前 言

introduction

     装配式建筑是一种先进的建造方式，不仅节能而且环保。装配式建筑相较于传统的建筑方式具有生产效率高、建设周期短、产品质量好、环境影响小、可持续发展、工人劳动条件好等优势。同时建筑行业的发展正从手工化到工业化进行转型，提高行业的生产效率、减少对人力资源的损耗，有利于建筑行业发展升级。

     目前全国超过30个省市出台了关于装配式建筑专门的指导意见与配套措施，不少地方更是对装配式建筑的发展提出了比较明确的要求。

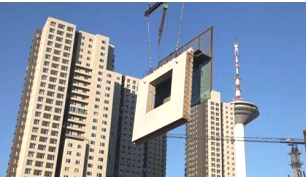

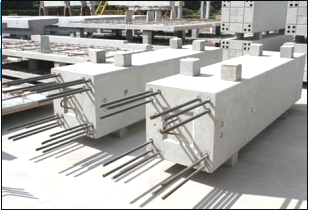

装配式建筑图

     装配式建筑混凝土结构竖向构件大多采用套筒灌浆的方式连接，并且关键受力部位的纵筋全部采用套筒灌浆的方式连接。连接点理论上是装配式建筑混凝土结构的薄弱点，也是等同与现浇的质量保障。

     装配式套筒通过钢筋与套筒之间填充高强度微膨胀结构性灌浆料，借助灌浆料的微膨胀特性并受到套筒的围束作用，增强与钢筋与套筒之间的锚固力实现钢筋应力传递，灌浆的质量不合格将影响预制构件的连接性能，进而影响结构安全性、稳定性、耐久性。 因此，装配式建筑钢筋套筒灌浆连接质量问题至关重要。

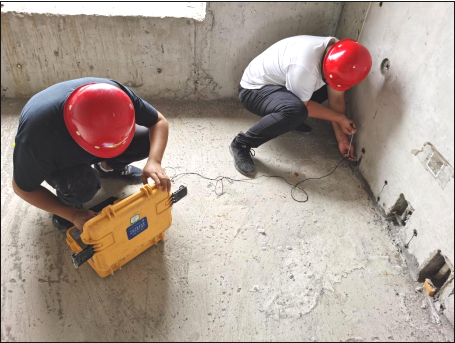

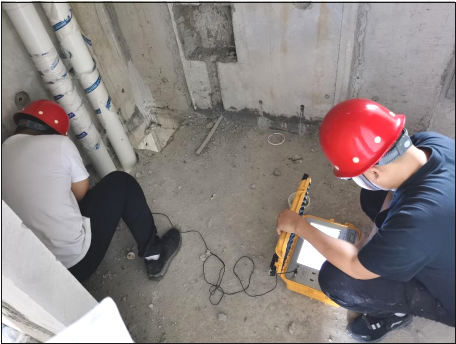

陆通现场测试照片

目前行业内常用的用于装配式建筑钢筋套筒灌浆质量的检测方法包含以下几种：

1预埋传感器法：

该方法测试局限大，未提前预埋传感器工况均无法测试，主要判断出浆口密实度，且存在一定误差，除此之外传感器的成本较高且无法直观的体现套筒内部灌浆密实度。

2预埋钢丝拉拔法：

该方法高强度钢丝可重复使用，简单实用且经济，但局限性较大，需在注浆前预埋好钢丝，成品无法检测，只能判断出浆口灌浆密实度，并且钢丝拔出后需要二次填充。

3钻孔内窥镜法：

该方法通过对出浆口进行钻孔，钻孔后将内窥镜伸入孔内直接观察套筒内部是否存在缺陷，该方法用于施工过程中，当孔道内部存在压浆缺陷时，可以通过内窥镜清楚的观测到。该方法属于微破损的检测方法。

4X射线数字成像法：

射线透过物体时，会发生吸收和透射现象，射线检测就是通过测量材料中的缺陷导致射线吸收和透射的变化来探测识别缺陷。不同材料对 X 射线的吸收和透过率是不同的，从而影响成像的灰度；同种材料但不同厚度，对 X 射线的吸收和透过率也会产生显著影响。当存在空洞等缺陷时，就会对 X 射线的吸收和透过率产生显著影响，从而影响成像的灰度。本检测方法就是在此原理上发展而来。X射线通过直接对套筒内灌料成像，可以大致检测灌浆料的位置和质量，结果直观。X射线有一定的辐射，检测成本较高，并且难以测出双排灌浆套筒。

5冲击回波法：

该方法以冲击弹性波为媒介，沿着套筒位置，以扫描的形式连续测试（激振和受信），根据震动信号在传播过程中的特性变化判定灌浆缺陷的有无和类型。适用于单排、双排套筒灌浆检测，可对各种工况进行检测。

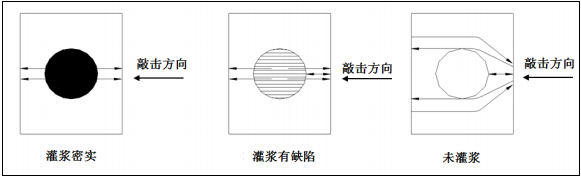

冲击回波法测试原理

      四川陆通检测科技有限公司以冲击弹性波为检测媒介的无损检测设备——装配式建筑套筒灌浆质量检测仪（LT-PLSG）。设备主要应用预制装配式混凝土结构预应力孔及套筒灌浆密实度、湿接缝、叠合面质量检测。也可对灌浆密实度状况快速定位检测。

    该设备基于冲击回波法在保证了测试精度的同时，又可在构件全生命周期进行无损检测，值得在装配式建筑套筒质量把控中广泛使用。

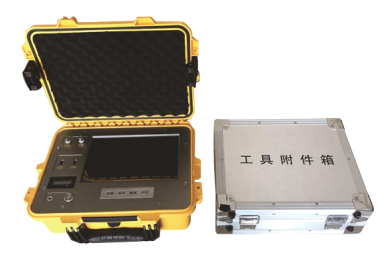

装配式建筑套筒灌浆质量检测仪

产品优势

• 重复性好，受人为影响因素小；
• 操作简便：智能化程度高、操作简单，效率高；
• 可快速准确定位以及判断灌浆缺陷类型；
• 主要元器件均由欧美等国家进口，可靠性高、精度高、耐久性强。

对应标准

• 《建筑结构检测技术标准》
       （GB/T 50334-2019）
• 《装配式住宅建筑检测技术标准》
       （JGJ/485-2019）
• 《冲击回波法检测混凝土陷技术规程》（JGJ/T 411-2017）
• 《装配式混凝土结构工程检测技术标准》（DBJ/15536-2021）

灌浆密实度测试范围：
最小结构厚度 150px，最大 1500px，测试条件不受现场限制，任意孔道长度均适用。
