——黑龙江省万里润达生物科技有限公司30万吨玉米燃料乙醇项目

黑龙江省万里润达生物科技有限公司30万吨玉米燃料乙醇项目以玉米或稻谷为原料，生产燃料乙醇和DDGS饲料，依托现有粮库、热电站、污水处理站，并新建了粉碎车间、液化车间、发酵车间、蒸馏脱水车间、饲料车间及公用工程车间。 整体工艺流程图如下：

在燃料乙醇的生产过程中共用到杭州振华仪表有限公司的电磁流量计105台，杭州振华仪表生产的电磁流量计取代进口流量计品牌，成为黑龙江省万里润达生物科技有限公司30万吨玉米燃料乙醇项目中液体流量计的主要使用产品，除了在循环水、冷却水、工艺水等最普通的介质上的大量使用，还有就是在玉米浆液、高温成熟醪、液化醪等比较特殊的浆液型介质的精确测量上也有大量使用，最特别的是在液化酶、糖化酶、蛋白酶、硫酸等小口径微小流量的介质上的测量。

在玉米浆液的液化过程中，液化酶、糖化酶、蛋白酶等介质的使用量是非常少的，需要根据玉米粉浆的量来精确加入适量的各种酶和硫酸酸化，而且这些酶的价值又比较高，这里用了8台杭州振华仪表有限公司测量小口径微小流量的电磁流量计，其中6台是管道口径从DN25直接变径为DN10口径的电磁流量计，还有2台测量蛋白酶流量的是管道从DN25变径为DN6口径的电磁流量计，瞬时流量只有不大于10Kg/h的流量。

如下图是测量小口径微小流量的液化酶、糖化酶、蛋白酶、浓硫酸使用量的流量计的流程图：

根据以上工艺流程图，每一台电磁流量计的测量都是经过隔膜计量泵转动传送，隔膜泵适用于输送易燃、易爆、有毒、贵重及具有腐蚀性的液体，也可以输送含有悬浮杂质的液体。

  隔膜计量泵中柱塞的往复运动是通过柱塞与隔膜之间的液压腔液体传递给隔膜。隔膜式计量泵利用特殊设计加工的柔性隔膜，在驱动机构作用下实现往复运动，完成吸入、排出过程，所以计量泵排出的介质流态是脉动的，电磁流量计直接测量非常波动，需要配合阻尼器、球阀、背压阀等来稳定介质的流态。隔膜计量泵的精度只有5%左右，电磁流量计的精度0.5% 以内，是计量泵精度的10倍，用户需要测量的介质又比较贵重，精度要求高，所以还需要电磁流量计的精确测量，但是计量泵的介质流态是脉动的，对于电磁流量计来说测量的流量是非常波动的，这样就需要配合阻尼器和背压阀或球阀来稳定管道里介质的压力，从而达到稳定精确测量的效果。

根据玉米粉经过皮带秤称重后得到玉米粉的重量，算出需要加入的液化酶的量，再由计量泵从液化酶储存罐泵出液化酶加入到玉米粉搅拌罐，液化酶经过电磁流量计的精确测量，实现和玉米粉重量的连锁控制；蛋白酶和糖化酶是根据流过相应管道的液化醪和成熟醪的流量来确定加入量，液化醪和成熟醪也是用杭州振华仪表的电磁流量计来测量的，这样也实现根据用量来控制加药流量的连锁控制。

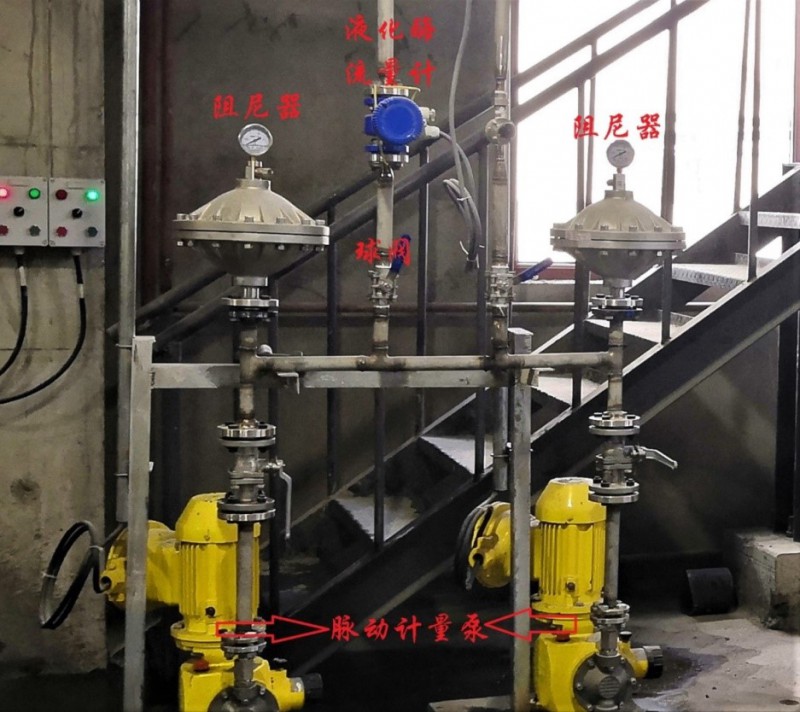

以下是测量液化酶现场测量的图片，DN10口径，流量只有20KG/h左右：

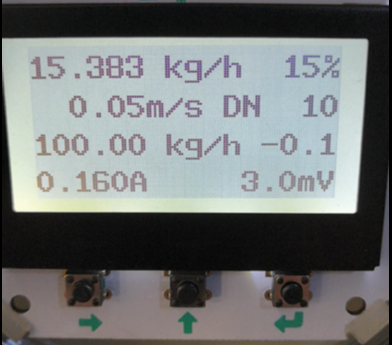

下面是测量糖化酶的电磁流量计图片，口径DN10，流量8kg/h，流量大的时候能达到20kg/h:

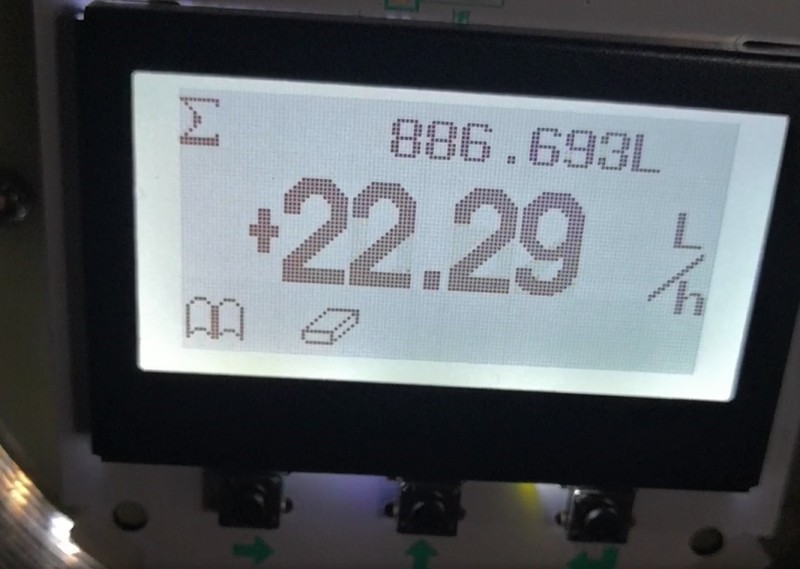

下面是测量浓硫酸的电磁流量计，DN10口径，流量22L /h左右：
