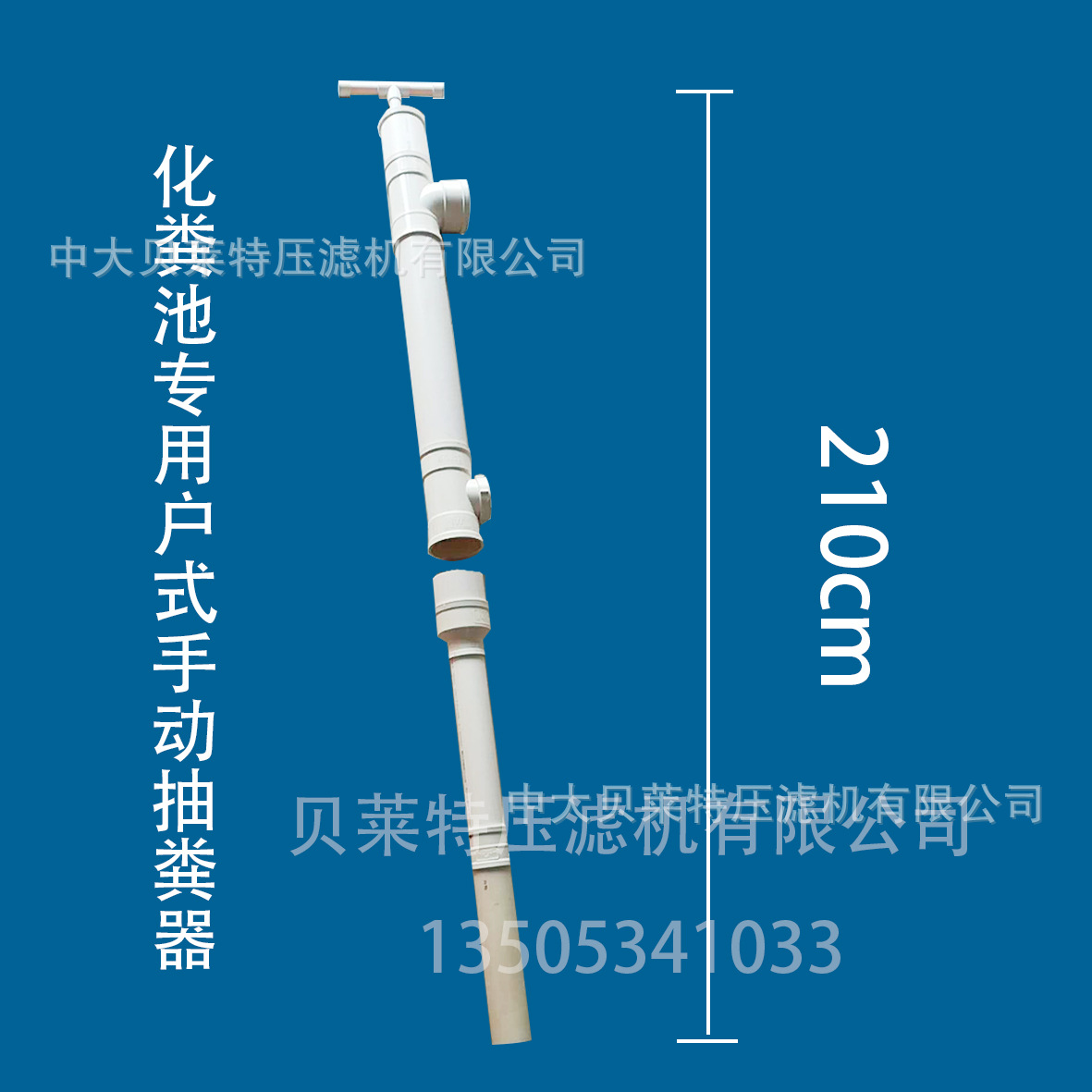

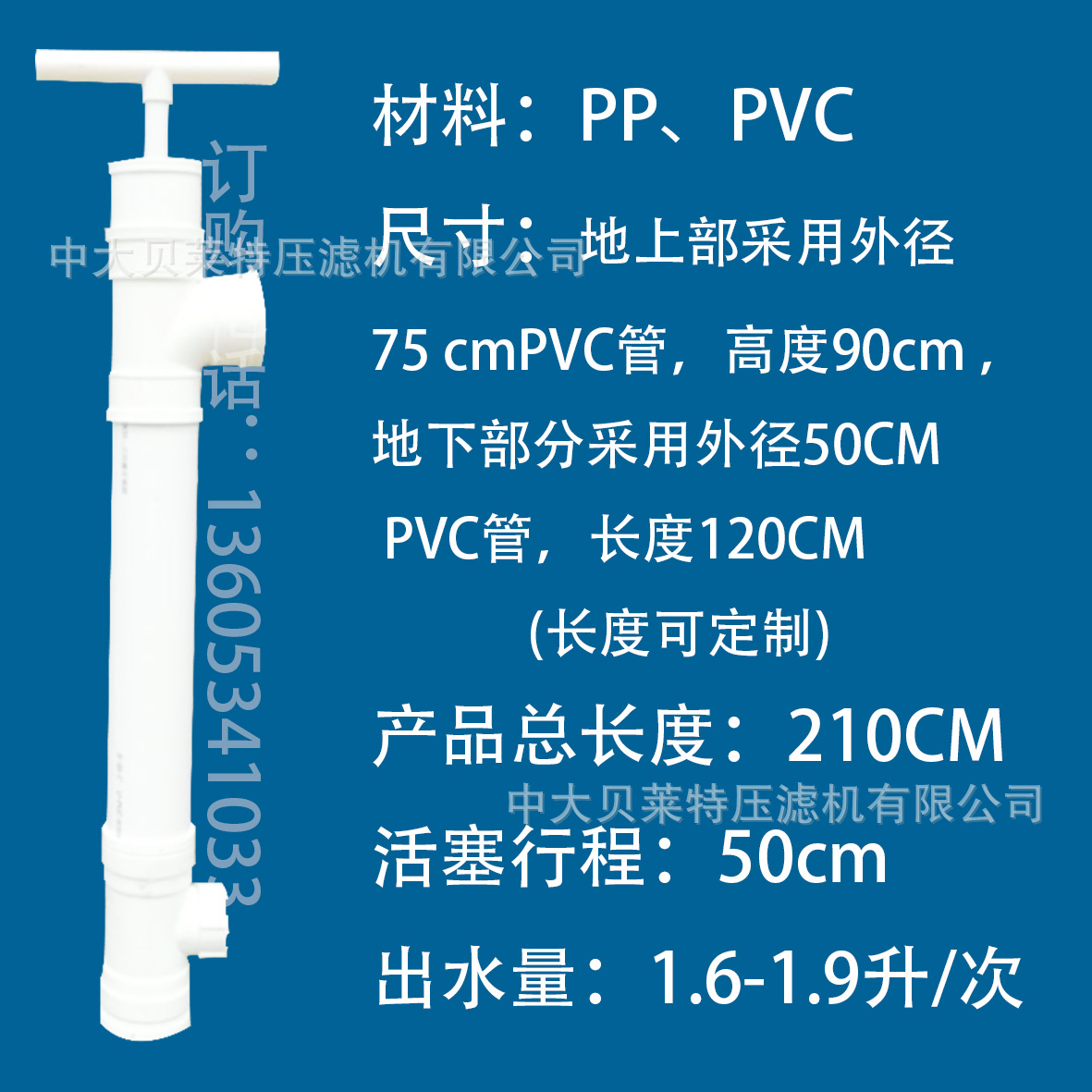

尺寸：地上部采用外径75 mmpvc管，高度90cm 。地下部分采用外径50mm pvc管，长度120cm(长度可定制)，产品总长度210cm

活塞行程：50cm

出水量：1.6-1.9升/次

安装使用说明书

一、结构组成、特点及性能：整体组成有提手、活塞杆、防溅刮粪清洗器、出液三通、活塞套件、泄粪器装置、吸粪管连接丝等部分组成。活塞行程50cm，排出量1.6升，每分钟可排30-50升。材料全部采用工程塑料，不生锈，耐腐蚀，吸力大，易清洗。

特点及优势：地上型、可拧接、易清洗、吸力强、排量大、轻便舒适。

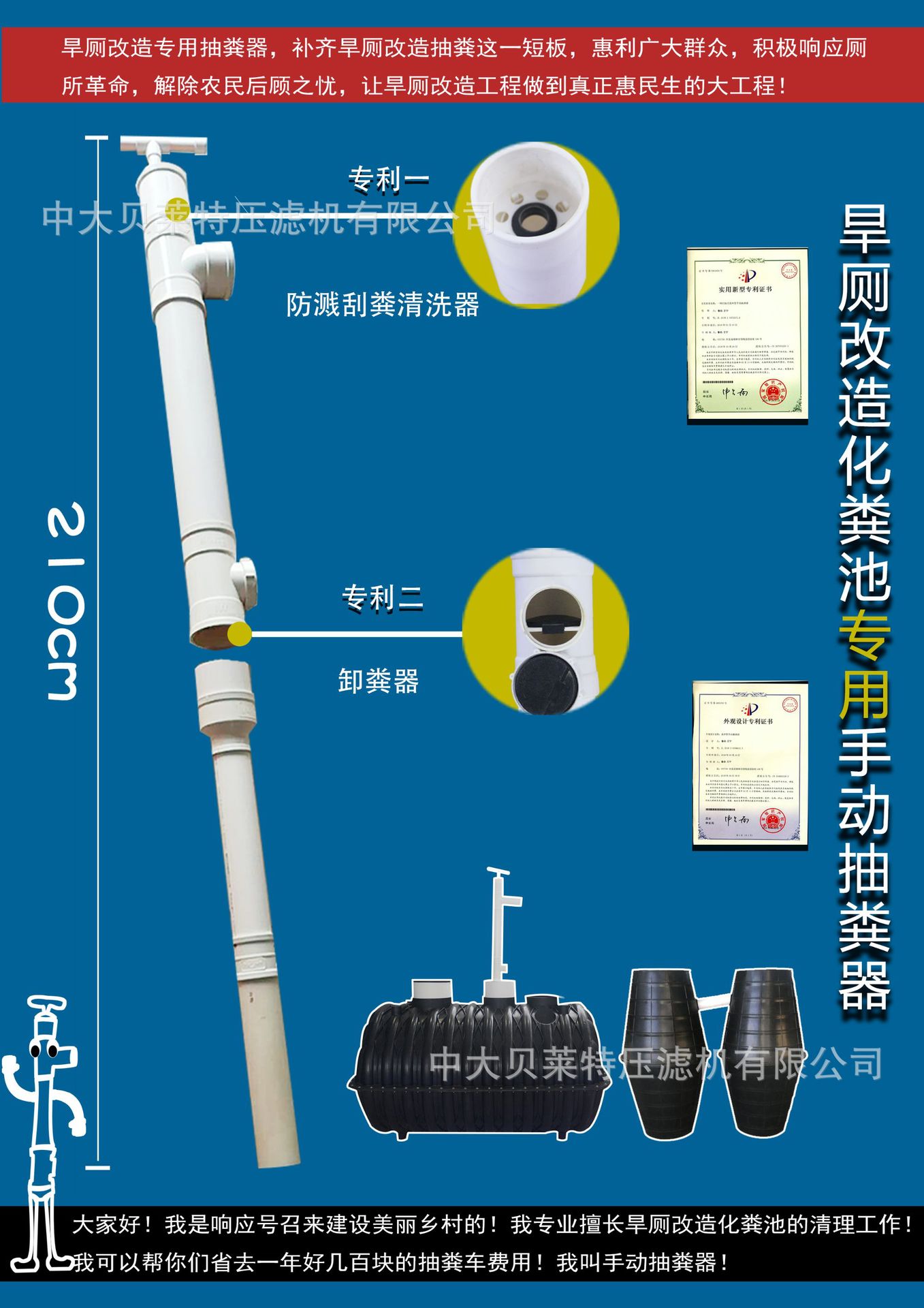

1、防溅刮粪清洗器：长度13cm，由粪液缓冲暂留腔、刮粪密封圈、分水器、灌水腔组成。

粪液缓冲暂留腔主要作用：加长出液三通上端距离，来不及流出的粪液，向上端运动，不致溅出，活塞下行时喷溅的粪液不致溅出。

刮粪密封圈作用：刮掉活塞杆上浸粘的粪液，并挡住活塞上下运动时可能飞溅的粪液。

分水器的作用：清洗灌水时，分开水的流向，一部分流向活塞筒内壁。一部分流向活塞杆外壁，使清洗更到位。

灌水腔的最用：抽粪前从此处灌水，增加活塞密封性能，增大吸力。工作完毕，灌水清洗。

2、泄粪器：逆时针拧动盖子，活塞筒与吸粪管联通，可使活塞筒和吸粪管滞留的粪液迅速回流到化粪池，再从上端灌水腔灌水清洗。

拧开盖子可清除杂物及处理可能发生的堵塞。还可更换逆止阀片。

3、连接丝：使吸粪器易于拆装，更换活塞。不使用时拧掉吸粪管，便于保存。

二、安装、使用方法：

1、根据化粪池底部到井口距离，截取合适长度pvc吸粪管，必要时用直径50mmpvc管接头，涂pvc专用胶加接合适长度。并与接有连接丝的75转50大小头连接。

2、把接好的吸粪管与抽粪器连接，拧紧。

3、把抽粪器提手连接处内壁涂胶，与活塞杆连接。

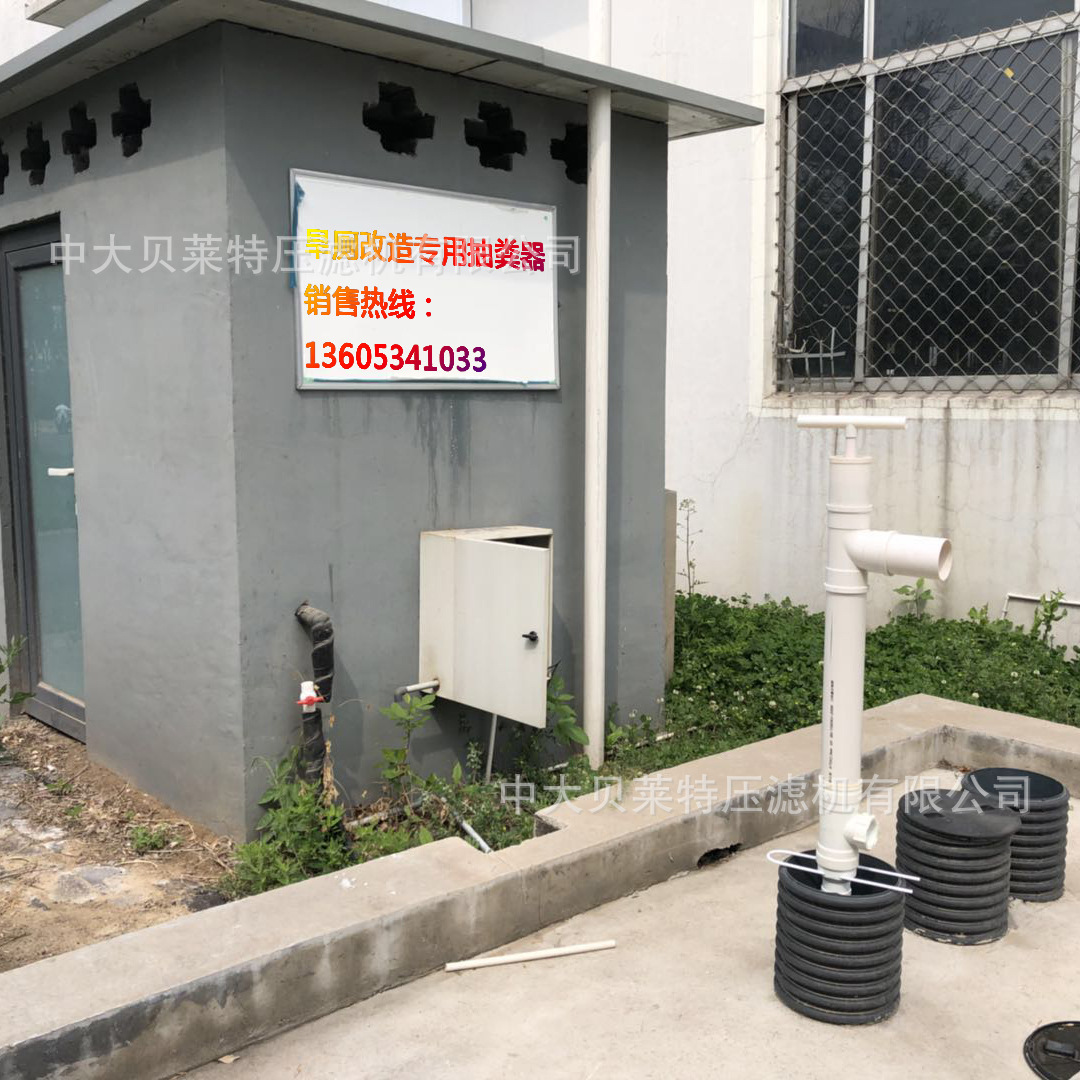

4、放入化粪池内。

5、在抽粪口下部合适位置，放接粪容器。

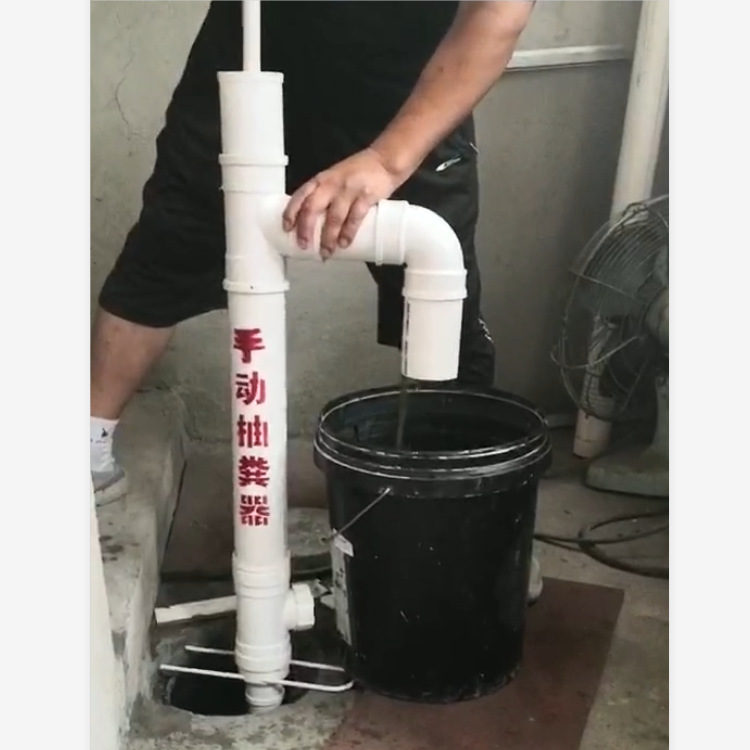

6、向抽粪器内浇点水，增加抽吸力。抽按抽粪器提手，直至粪液从出粪口流出。

三、清洗方法：

1、逆时针拧泄粪器盖子向外10cm（一扁指左右，千万不要拧掉盖子）卸掉活塞筒与吸粪管里的粪液。

2、提起活塞拉杆，活塞至出粪口位置，停住，向上部清洗器注水腔加水，使刮上来的粪液在出粪口被冲出到外部预接的容器。

3、按下活塞杆，使活塞移最底部，继续灌水，使活塞筒内壁、活塞杆泄粪器及吸粪管冲洗干净。若有头发等异物缠绕，拧掉泄粪器盖子，清理干净。

4、吸粪管外部及出粪口内壁可用喷壶喷水清洁。

四、装箱单：

①抽粪器1个       ②活塞杆提手1个

③50pvc吸粪管1根，长度120cm（长度可定制）

④50pvc管箍1个    ⑤吸粪管连接丝套件，1件

工厂生产，可oem不带公司logo。

中石化全新料，注塑工艺，质量保证
