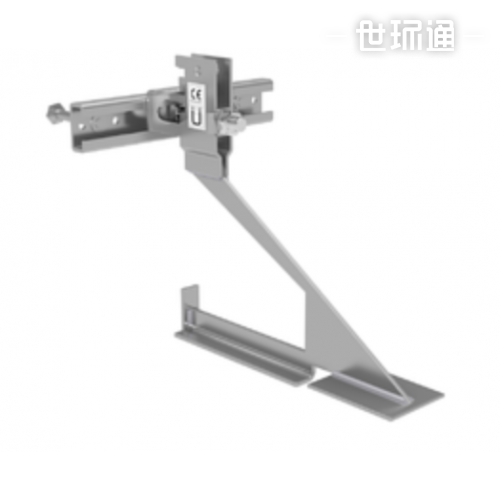

哈芬hk5锚固件具有更高的承载能力，并且比前代产品需要更少的钢材。
砖砌外墙具有美学吸引力和成本效益；这种类型的外墙经久耐用，能够长期抵御噪音、冷热和天气的影响：这就是新建筑和再生项目仍然需要这种类型外墙的原因。哈芬托架可确保砖砌外墙持久安全；它们被用来支撑砌体的重量，并将荷载传递到主结构中。
砖砌外墙具有美学吸引力和成本效益；这种类型的外墙经久耐用，能够长期抵御噪音、冷热和天气的影响：这就是新建筑和再生项目仍然需要这种类型外墙的原因。哈芬托架可确保砖砌外墙持久安全；它们被用来支撑砌体的重量，并将荷载传递到主结构中。
比以往更低的热传递
砌体支撑件贯穿保温层会导致局部热桥。改进后的hk5支架可显著降低热桥影响。其优化的形状意味着更少的钢材需求，尤其是在关键部位：hk5穿透建筑物保温层处。hk5支架充分利用了lean duplex，一种iii级耐腐蚀不锈钢的优点。创新的设计和材料选择让hk5的热传递达到了专业认证的最优chi值。这些值以简单的表格形式给出，便于使用。亦可根据客户要求提供定制墙设计或特殊保温材料的更多chi值。这有助于降低保温层厚度，从而增加可用的使用空间。
更高的承载能力 - 成本更低
提高后的承载能力级别为4.0 kn、8.0 kn和12.0 kn，而非之前hk4的3.5 kn、7.0 kn和10.5 kn，也对所需的支架数量产生了积极影响。更少的支架意味着需要更短的安装时间，更低的运输成本，更少的存储场地，并减少了热桥的数量。因此，hk5支架可显著节能和优化成本。
简捷的现场安装
hk5支架的钢制表面减少意味着重量比以前的支架轻。这更便于现场安装操作。此外，hk5保留了哈芬支架的所有可靠优点。采用开槽式支撑件使得高度及水平方向可自由调节，非常适合补偿结构公差或安装误差。该系统还保证了进入主结构的荷载最佳分配。支架的细长设计和角度保证了最大的稳定性。承载能力已通过型式许可，支架头部已获得建筑主管部门的批准认证。
经许可认证的最新hk5支撑系统，在外形、热损耗系数和承载能力方面都有显著改善，使得建设者可以节省更多成本，并使建筑更符合节能标准。
经许可认证的最新hk5支撑系统，在外形、热损耗系数和承载能力方面都有显著改善，使得建设者可以节省更多成本，并使建筑更符合节能标准。
hk5 - u
hk5 - u是一个带有连续的连接板和支撑板的单个支撑支架。
将可调节的hk5 - u砌体支撑支架与hta - ce型哈芬预埋槽钢或经认证的哈芬锚栓配合使用，可使得施工方便，经济并安全。表中所列的承载能力基于混凝土强度等级≥ c20 / 25的情况。
将可调节的hk5 - u砌体支撑支架与hta - ce型哈芬预埋槽钢或经认证的哈芬锚栓配合使用，可使得施工方便，经济并安全。表中所列的承载能力基于混凝土强度等级≥ c20 / 25的情况。
单个支撑托架
- hk5 - uv
- hk5 - ut
- hk5 - w
- hk5 - wv
- hk5 - u （带吊环）
- hk5 - s
- hk5 - sv
角支撑托架
- hk4 - g
- hk5 - f
- hk5 - fv
- hk5 - fr
- hk5 - frl
- hk5 - p
- hk5 - pv
高度低的砌体外墙支撑，如窗口开口上方，允许支撑托架之间更大的距离。
材料：
l4: 耐腐蚀性钢等级 iii 参照 z-30.3-6, 或 en 1993-1-4: 2006, 表 a.1, 行 3, (组 1.4062, 1.4162, 1.4362…).
a4: 耐腐蚀性钢等级 iii 参照 z-30.3-6, 或 en 1993-1-4: 2006, 表 a.1, 行 3, (组 1.4404, 1.4571…).
a2: 耐腐蚀性钢等级 ii 参照 z-30.3-6, 或 en 1993-1-4: 2006, 表 a.1, 行 2, (组 1.4301, 1.4311, 1.4307…).
hcr: 耐腐蚀性钢等级 iv 参照 z-30.3-6, 或 en 1993-1-4: 2006, 表 a.1, 行 4, (组 1.4439, 1.4462…).
a4: 耐腐蚀性钢等级 iii 参照 z-30.3-6, 或 en 1993-1-4: 2006, 表 a.1, 行 3, (组 1.4404, 1.4571…).
a2: 耐腐蚀性钢等级 ii 参照 z-30.3-6, 或 en 1993-1-4: 2006, 表 a.1, 行 2, (组 1.4301, 1.4311, 1.4307…).
hcr: 耐腐蚀性钢等级 iv 参照 z-30.3-6, 或 en 1993-1-4: 2006, 表 a.1, 行 4, (组 1.4439, 1.4462…).
kw和kwl单角钢托架
kwl和 kw单角钢托架为支撑外墙提供了另一种简单的选择。当支撑结构旨在保持从下方可见，但空气层和保温层为隐蔽的时候，可以使用kw和kwl单角钢托架。
km灌浆锚固托架
灌浆锚固托架适用于已建建筑的砌体结构支撑。首先必须使用岩心钻等设备在已建砌体结构上钻出或凿出足够大的空间。然后，用砂浆把托架灌注在空间内。所需灌注砂浆为等级iii。托架中间安装支撑角钢。托架所支撑的砌体高度不能超过3.00 m。
km灌浆托架的荷载等级：允许荷载fv = 3.0 kn (frd = 4.0 kn)。传递到砌体结构的荷载同样需要再进行结构校核。主砌体结构的最小抗压强度必须 ≥ 0.5 mn / m2，墙体厚度至少 ≥ 24 cm。
注：如果主砌体结构的抗压强度更高，也可以提高支撑高度，即可达约6 m。
km灌浆托架的荷载等级：允许荷载fv = 3.0 kn (frd = 4.0 kn)。传递到砌体结构的荷载同样需要再进行结构校核。主砌体结构的最小抗压强度必须 ≥ 0.5 mn / m2，墙体厚度至少 ≥ 24 cm。
注：如果主砌体结构的抗压强度更高，也可以提高支撑高度，即可达约6 m。
hav 女儿墙支撑托架
钢筋混凝土屋面板要承受温度变化造成的特定荷载，屋面板产生的长度变形由其与主体结构之间的滑动支座来平衡。当砌体结构固定到带有女儿墙的屋面板时，这些变形移动会导致砌体结构产生裂缝。因此，需将砌体结构与女儿墙分开。hav女儿墙支撑托架能够实现该目的。使用墙体锚杆ml可将砌体结构固定到女儿墙支撑托架上。女儿墙支撑托架可由在圈梁中预埋的哈芬槽钢进行固定。这意味着屋顶楼板的任何移动都不会影响砌体结构。
质量特性：
- 锚固件通过型式认证
- 有ce合格标志
- 良好的多向调节性
- 用于砖砌结构施工的完整产品系列
