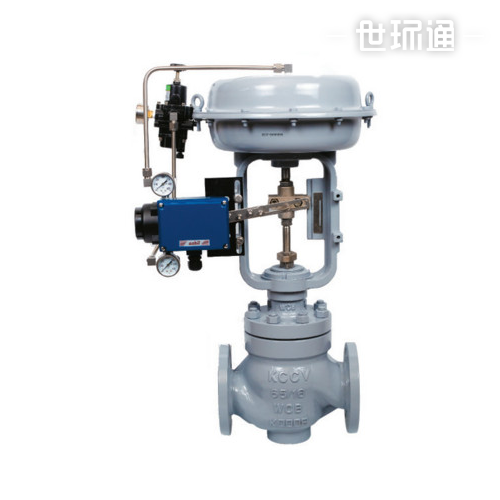

气动薄膜调节阀概述：

气动薄膜调节阀的发展自20世纪初始至今已有八十年的历史，先后产生了十个大类的调节阀产品，自力式阀和定位器等。气动薄膜调节阀简称为调节阀，由执行机构和调节机构构成。功能上的突破——具备全功能的产品，故此，可由一种产品代替众多功能上不齐全的产品，使选型简化、使用简化、品种简化；在重量上的突破——比主导产品单座阀、双座阀、套筒阀轻70～80%，比精小型阀还轻40～50%；可靠性的突破——解决了传统调节阀等各种不可靠性因素，如密封的可靠性、定位的可靠性、动作的可靠性等。zmq气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、拆装方便等优点。 薄膜型气动切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

       本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有pn10、16、40、64四种，公称口径范围dn20～200mm。适用流体温度由-60～450℃。泄漏量等级为iv级或ⅵ级。流量特性为快开。

气动薄膜切断阀主要零件材料：

阀体、密封套筒：ht200、zg230-450　zg1cr18ni9ti　zgocr18ni12m02ti

阀芯、阀座：1cr18ni9ti　ocr18ni12m02ti　1cr18ni9ti堆焊司太莱合金

套筒、阀塞：1cr18ni9ti　ocr18ni12m02ti　1cr18ni9ti堆焊司太菜合金

填　料：聚四氟乙烯、柔性石墨波纹膜片：丁腈橡胶夹增强涤纶织物

弹　簧：60si2mn 阀杆、推杆：2cr13、1cr18ni9ti

阀芯、阀塞（软质件）：增强聚四氟乙烯波纹管：1cr18ni9ti

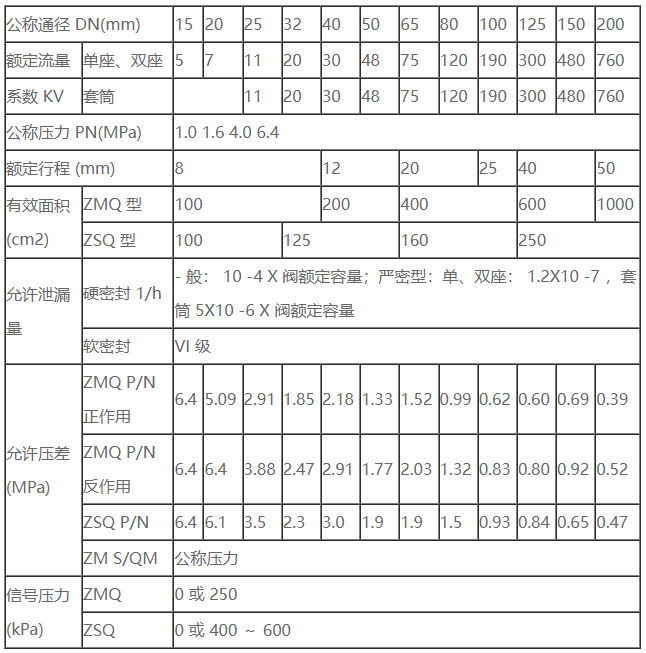

气动薄膜调节阀技术参数与性能规格：

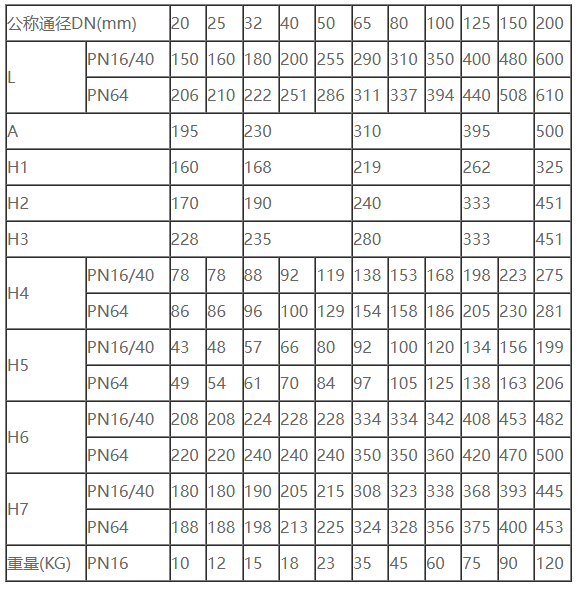

气动薄膜调节阀外形尺寸及重量：
