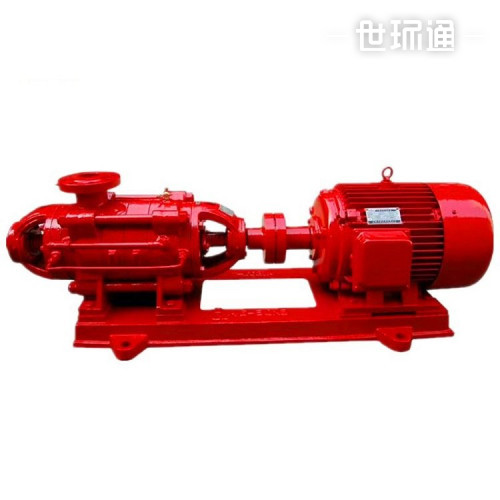

一、d型多级离心泵介绍

　　d型卧式多级离心泵系单吸多级分段式离心泵，吸入口可以水平方向或重直向上。泵的进水段、中段、出水段等泵壳体部分通过拉紧螺栓联结成一体，两端设有轴承部件，并根据泵的扬程选择泵的级数。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。电机常规配置为y3系列电机，在有可燃易爆气体的场合采用yb3系列防爆电机。可根据用户需求变换水泵的进出口方向，并可以实现该系列泵的多出口结构和功能。

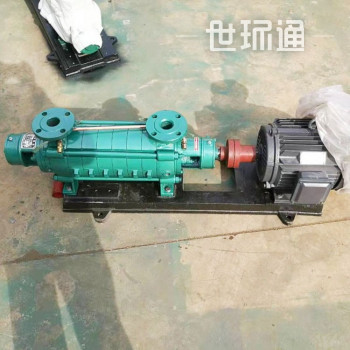

　　二、d型多级离心泵细节

　　三、d型多级离心泵结构

　　定子部分：主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上

　　转子部件：主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。为了补偿膨胀在一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

　　平衡机构：d型卧式多级离心泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
