产品简介

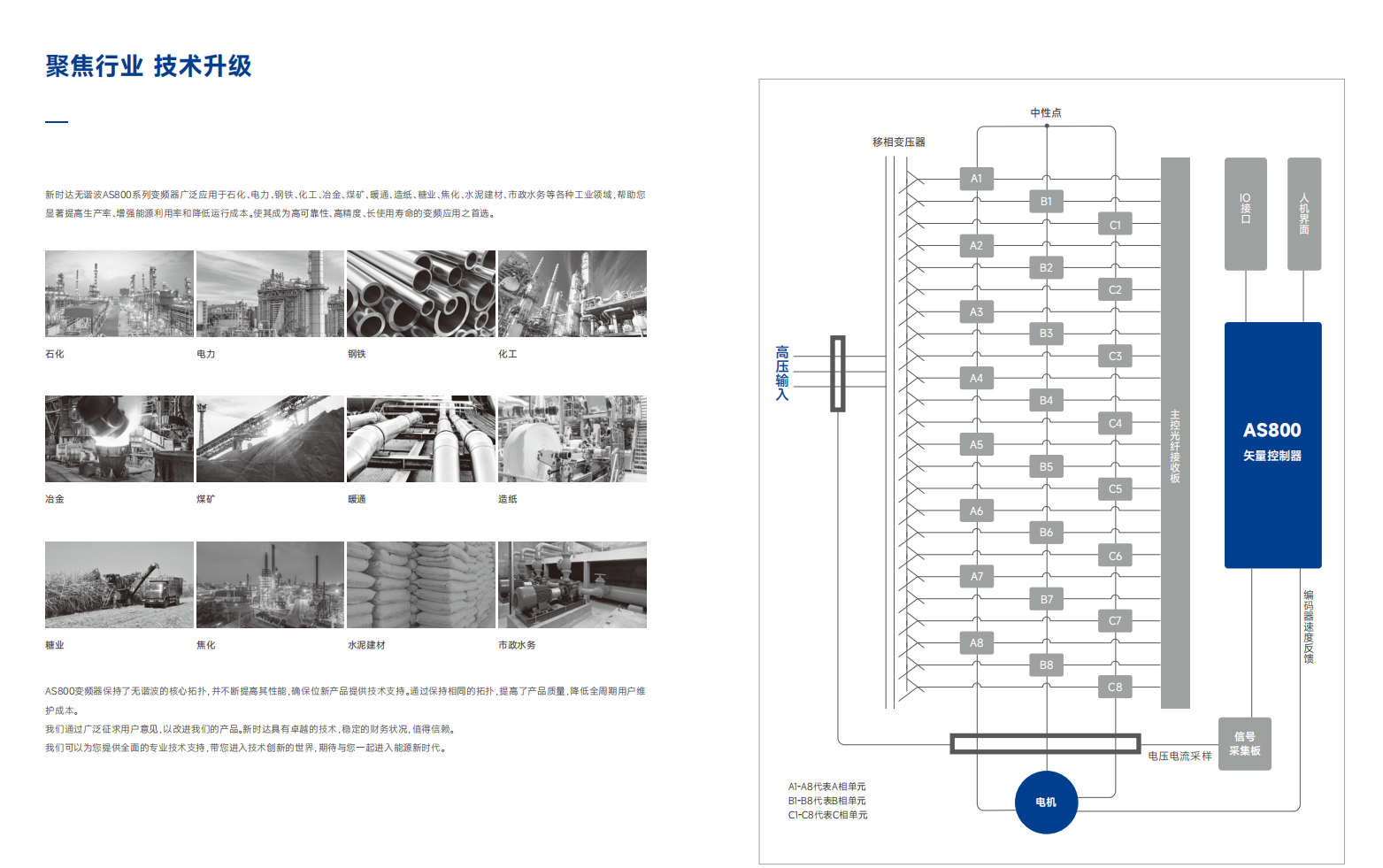

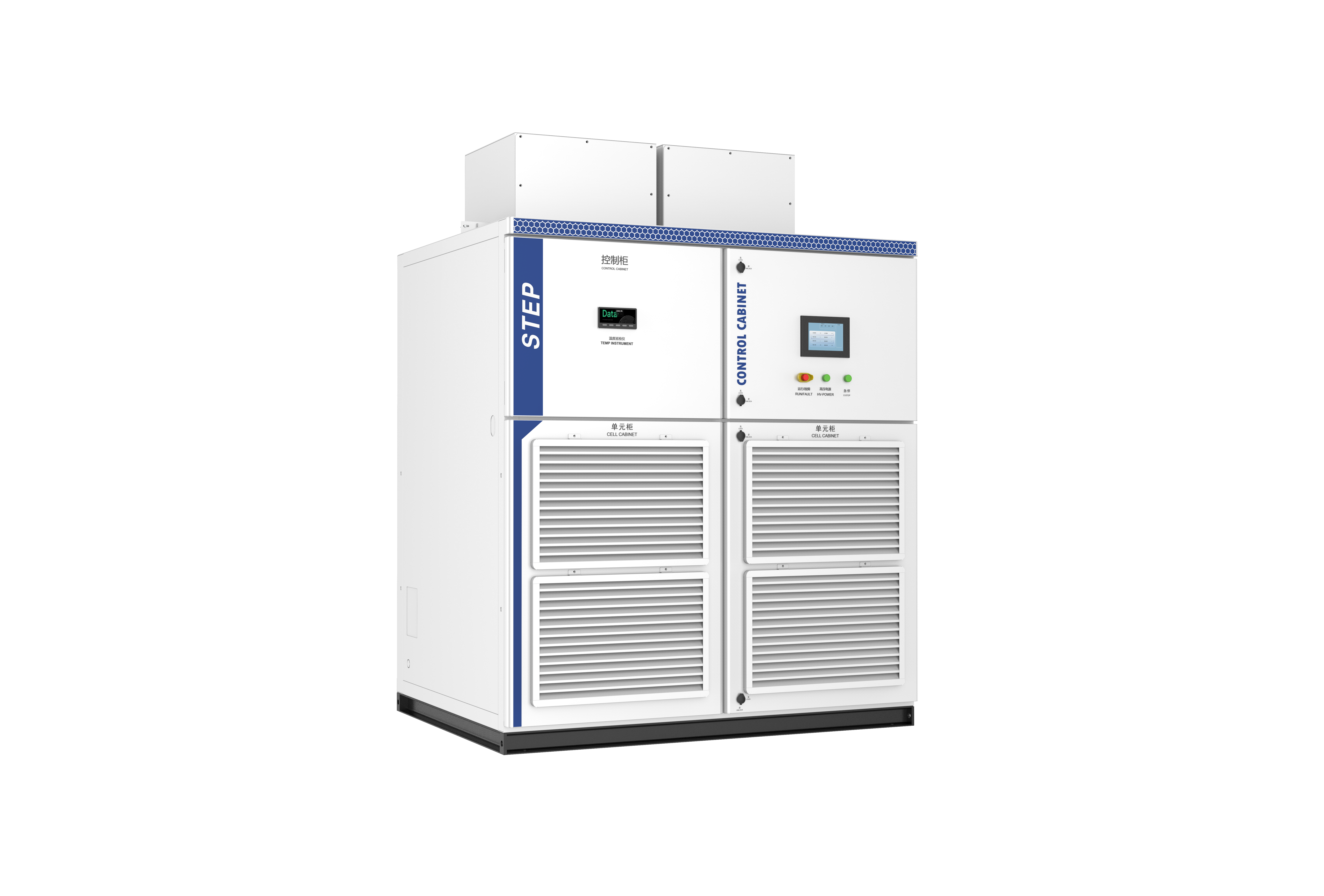

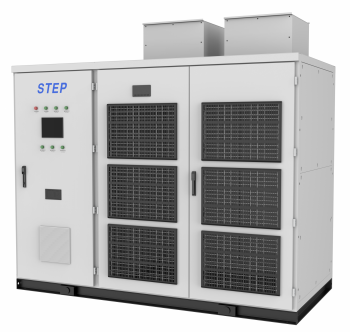

as800系列高压变频器是上海辛格林纳新时达电机有限公司设计制造的拥有电力电子技术和矢量控制技术于一体的高-高电压源型高压变频器，它通过移相整流变压器极大地抑制了网侧输入谐波电流，通过多级h桥功率单元级联的方式实现电压叠加，拥有优良的的高压正弦波输出，可直接驱动高压电动机，无需加装任何滤波器，谐波指标符合iec std 519-1992(国际电工委员会)及gb/t 12668.4-2006(国家标准)对电网谐波的要求。
功能特性
灵活的端子扩展，无需plc。灵活的端子配置与扩展, 数字量/模拟量输入输出端子功能可根据用户需求灵活扩展设置,不需要plc编程扩展，只需要设置相应参数功能。
矢量控制。根据编码器检测到的电机转速，结合软件矢量控制算法计算出电机转速，可实现交流电机解耦控制，控制性能可媲美直流调速系统。支持恒功率运行,支持基频以上运行（弱磁功能）。
电机的可靠驱动。多电平pwm控制方式，提供正弦波电流输出。 共模电压和du/dt小，对电机、电缆无特殊要求，老设备变频改造，无须更换电机。
谐波含量小。无需增加输出滤波装置，电机不需因谐波而降额使用。谐波含量＜5%。没有谐波引起的脉动转矩，可延长电机和机械设备的使用寿命，减少维护量，节约维护费用。
速度追踪启动。又称飞车启动，变频器首先从最高频率向下扫频，当变频器追踪到频率与电机转速相匹配时，变频器采用独特的相位检测技术快速升至压频曲线，实现在当前电机转速的基础上直接启动。
机械式单元旁路。高压变频器运行过程中，单个单元出现故障时，能自动将故障单元旁路运行，保证设备的连续运行；每相最大旁路单元数为2个；单元旁路控制系统独立设计，保证设备的可靠运行。
工变频无扰切换。在检测电压的幅值、频率和相位后，控制高压变频器输出与电网电压同频、同相，实现变频器电源与工频电源的无扰切换。
曲线显示。变频器触摸屏操作界面能实时显示变频器的输出电流波形，并能选择输出电机的转速和变频器的输出功率等实时曲线，方便观察设备的运行情况。
母线电压自均衡技术。采用原来的s曲线减速的过程中会出现单个单元过压导致减速过程停滞，加长减速时间的情况发生；采用母线电压自均衡技术之后解决了减速过程中因单个单元母线电压偏高停止减速的情况，使得变频器的减速时间缩短为原来的66%左右,避免了减速过程中的单元过压故障。
断电续航。高压变频器在运行中高压瞬时掉电可持续输出2s，在这段时间之内，如高压电恢复，变频器可恢复正常运行。
循环软起。利用1台变频器依次启动多台电机的功能，精确的锁相、锁频功能； 启动电流最大为电机额定电流2倍，切换时间为1s以内。
同步机控制。支持永磁同步和他励同步两种电机；永磁同步选用绝对式编码器，该类编码器可提供电机角度绝对位置信号；他励同步机励磁柜由变频器控制，支持工频启动和变频同步启动方式。
功能特性
输入
输入线电压：3.0/6.0/10.0kv（-10%～+10%）
输入额定频率：50hz（-2%～+2%）
输入功率因素：负载超过20%时可达到0.95以上
控制电源：三相四线制380v（根据变频器容量配备）
输出
输出线电压：0～3.0/6.0/10.0kv
输出频率漂移：±0.5%
输出频率分辨力：0.01hz
控制功能
频率范围：（0.5～120）hz（与电机有关）
过载能力120%，60s（可根据用户要求设计）
控制方式：vf控制/矢量控制
控制精度：最高频率数的±0.5%
负载转矩特性：平方转矩负载、恒转矩负载
加减速时间：（0～3200）s（与负载特性有关）
信号输入输出：4路模拟量输入输出、16路数字量输入、8路数字量输出
主要保护功能：过电压、欠电压、过电流、短路、过热、功率单元故障等
通讯功能标配：modbus，
选配通讯接口：profibus-dp等
操作
操作界面：触摸屏
变压器绝缘等级：h
构造
防护等级：ip30
冷却方式：强制风冷
维护：前后维护
使用环境
运行环境温度：0～+40℃
储存和运输温度：-20～+70℃
湿度：＜90% 无凝露
震动：0.5g以下
适用场所：无腐蚀、爆炸性气体、灰尘的室内，海拔高度小于1000米
使用负载：密炼机及其他相应负载
