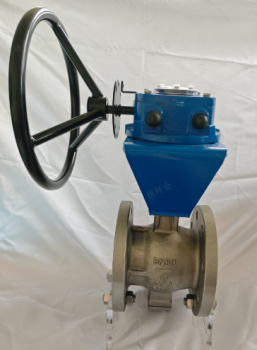

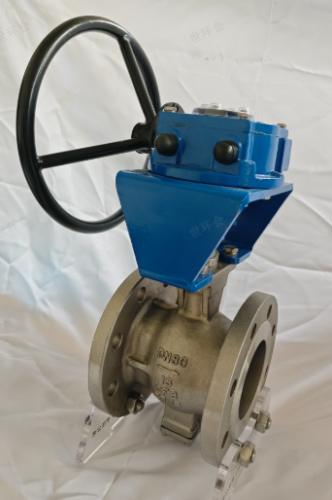

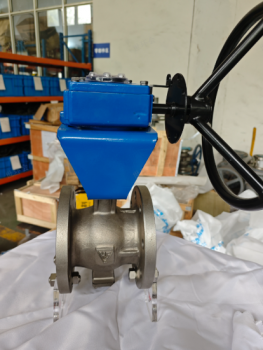

VQ347Y-16P
手动V型调节半球阀
说明
1 用途和性能规范
1．1 用途
a、本产品适用于污水处理、纸浆、氧化铝、城市采暖供热要求严紧的场合；适用于电厂、水力除渣或气态输送管道的控制。可实现对介质的调节和严密切断。
b、适用范围：污水处理、纸浆、氧化铝、城市采暖供热、电厂、水力除渣或气态输送管道等行业。
1．2 性能规范
1．3阀门工作压力额定值（压力-温度基准）
表中温度是指工作状态下管路介质的温度,表中压力是持续无冲击压力.
2 采用标准
2．1 设计制造按GB/T 26146-2010的规定；
2．2 检验和试验按GB/T26480-2011的规定；
2．3 法兰尺寸按GB/T9124.1-2019的规定；
3 结构特点和使用原理
3．1本产品由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成，通过偏心轴旋转90°来实现阀门的启闭，起到截断介质的作用。
3．2本产品保证了阀门在开启或关闭过程中，阀座和球冠没有相互摩擦，本产品采用偏心曲轴，使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时，曲轴转过一个很小的角度，球冠就会离开阀座，球冠和阀座不再接触；反之，在阀门关闭过程中，只有在关闭瞬间，球冠才和阀座接触。
