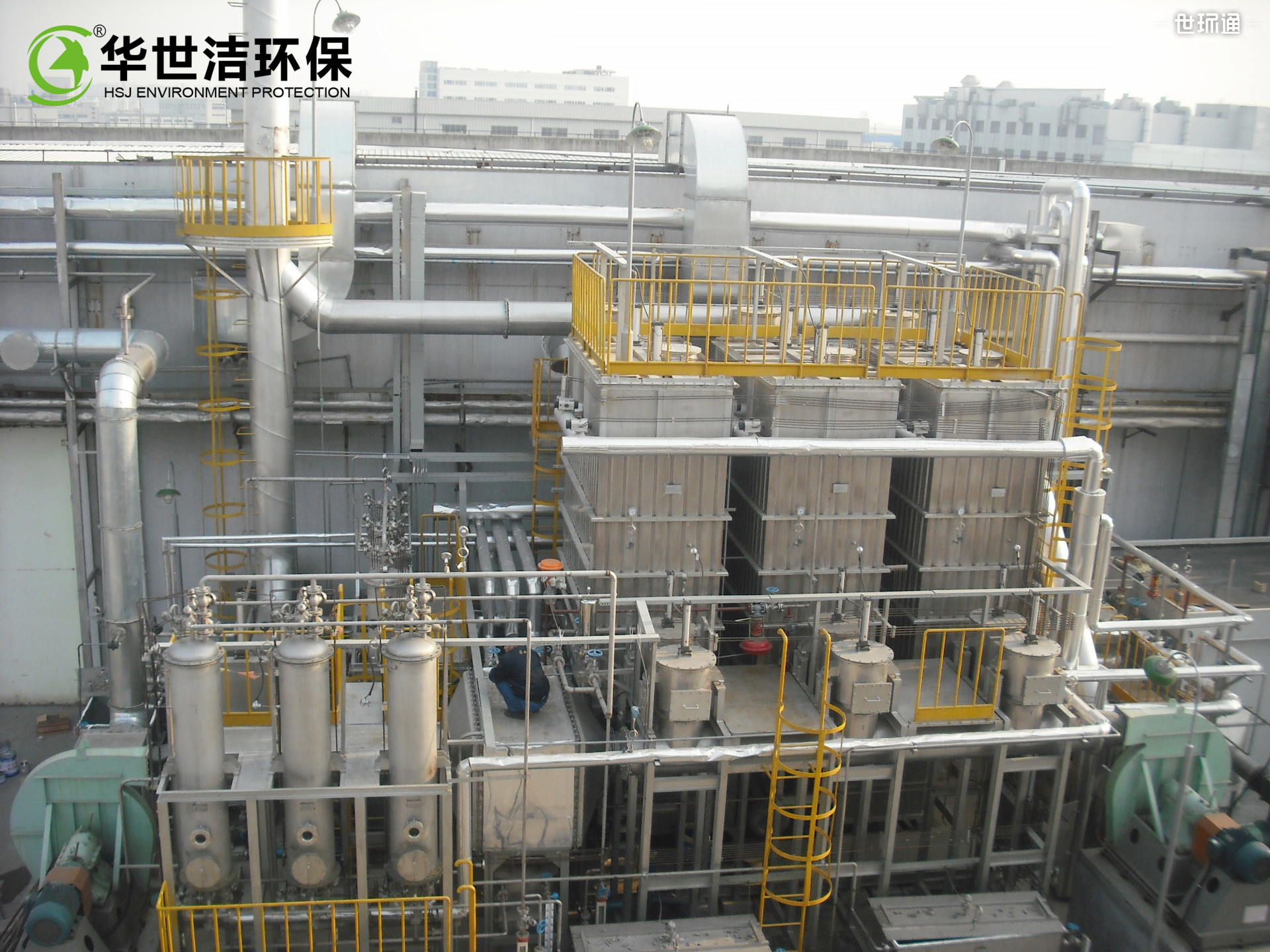

本套高浓度废气净化设备采用 “活性炭纤维吸附回收”工艺。吸附箱体的运行模式为一个进行一级吸附,一个进行二级吸附,一个进行解吸,一个进行循环干燥。
吸附单元:
经过预处理之后的废气由一级风机送至吸附器中,在风机前端设有压力传感器,根据压力变化自动调整变频器的频率。废气由外而内的经过活性炭滤芯,废气中的vocs被吸附在滤芯内部,一级箱体排出的废气进入二级吸附器,二级吸附器净化废气排放。
解吸单元:
活性炭纤维吸附饱和后,利用水蒸汽对纤维进行解吸。脱附蒸汽进入冷凝器冷凝,经过冷凝器的不凝气再次被送至活性炭缓冲器前与原入口废气充分混合后再次进行吸附,整套吸附形成闭路循环系统。冷凝液经过换热降温后进入分层槽分层,上层废水进入汽提塔汽提,下层溶剂为回收的二氯甲烷。
循环干燥单元:
脱附后的箱体中含有大量的高温水汽,在纤维再次吸附前需要对纤维进行干燥处理,本工艺设计将一半的二级风吹入解吸后的箱体内,排出的高湿气体至二级表冷器中冷凝,冷凝后的废气重新返回二级风机入口,如此循环,使箱体内的大部分水汽在干燥过程中排出箱体。
废水汽提单元:
废水处理系统采用汽提工艺进行废水处理。废水泵送入汽提塔顶部,汽提风机将加热过的新鲜空气从汽提塔底部吹入,在塔内与废水充分接触,将其中的二氯甲烷从塔顶吹出,气提过的废水从塔底排出,从而确保废水达标排放。
