1、螺纹式：通径为50毫米以下的金属软管的接头，在承受较高工作压力的情况下，多以螺纹式为主，当拧紧螺纹以后，两个接头上的内、外锥度面紧密配合，实现密封。锥角 一般为60度，也有用74度的。该结构密封性好，但安装时必须保证两个对接件的同心度。为了解决实际工程中经常见到的反复拆、装和不易同心等问题，也可以 将接头设计成锥面与球头的配合。

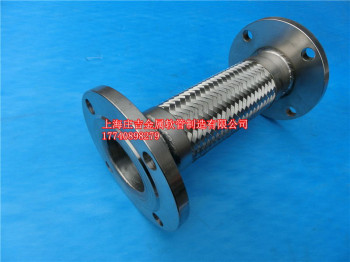

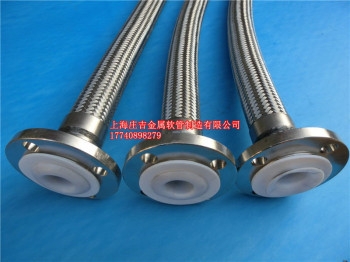

2、法兰盘式：通径为25毫米以上的金属软管的接头，在承受一般工作压力的情况下，以法兰盘式为主，它以榫槽配合的形式进行密封。可沿径向转动，也可沿 轴向滑动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该结构密封性能良好，但加工难度大，密封面容易碰伤。在需要快卸的特殊场合，可以将固紧螺栓通过的 孔划开，制成快卸式法兰盘。
3、快速式：通径为100毫米以下的各种金属软管的接头，在要求快速装卸的使用条件下，一般采用快速式。它常用氟塑料或特种橡胶制成的“o”形密封圈 密封。当手把搬动一定的角度以后，相当于多头螺纹的爪指被锁紧；“o”形密封圈被压得越紧，其密封性能越好。该结构在火场、战地及其它必须快装快卸的场合 最为适宜。在几秒钟的时间内，不需配用任何专用工具，就可以对接或拆开一组接头。
