结构类型与组成

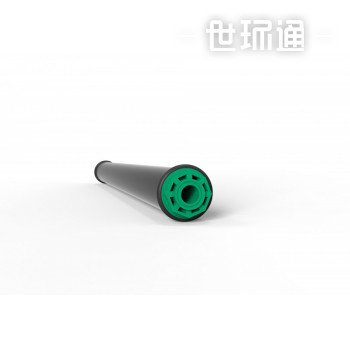

1、曝气器结构类型为圆管型，由圆管型微孔橡胶膜、双凹槽特制曝气支撑管等组成，是一种 高效率的微孔充氧设备。

2、圆管型橡胶膜片采用 epdm 或者硅胶（si）材料制造生产。橡胶膜片为圆管型，牢固地 紧贴支撑管安装。橡胶膜片上开有微孔，膜表面特殊的打孔方式，既可以使曝气器排出的气泡直径维持在 2 mm 左右，又可以使曝气器的阻力损失相对减小。

3、支撑管采用玻纤增强 pp 材料，支撑管的上下部有 2 个凹槽和 4 个进气口，能保证在低压力损失的情况下将空气均匀分布于整个膜片，使曝气器在污水处理运行时更经济（节能），且具有更长的使用寿命。

4、橡胶膜片的开孔设计成可自闭结构，当停止曝气时，在水压的作用下，将通气孔密封关闭，可有效地防止了污水回流。

产品功能

产品在充空气时受气体压迫，橡胶膜片上的微孔自行扩张向池内充氧，气泡经微孔切割而变小。气泡随气量的增减可自行调节大小，从而得到较好的充氧效果。当曝气停止时，曝气器膜片具有自闭功能，橡胶膜片上的微孔会自行关闭，污水不会进入到曝气器系统中去，同时光滑的硅胶橡胶膜片表面可以防止污泥堵塞。长时间停止曝气后，仍能正常曝气。曝气器两边直接对卡在已开好孔的空气管道上，两边定位，中间用不锈钢螺栓紧固。

（1）曝气系统组成

池内曝气器系统由管式微孔橡胶曝气器、池内空气供气支管、池内空气分配管、可调高度管道支架等组成。

（2）橡胶膜布气性能

保证气流在其整个表面上均匀分布，在橡胶膜上开孔的数量和孔径的大小完全符合充氧性能的要求。

（3）曝气器外观

微孔橡胶膜外观光洁、平整、无杂质、无气泡和裂纹

（4）曝气器基本尺寸

曝 气 管 的 有 效 曝 气 长 度 可 定 制 ， 标 准 产 品 为500mm/750mm/1000mm。

（5）互换性

曝气器和膜片具有很好的互换性能，可任意更换或互换。

（6）使用寿命

对于市政污水，在正常使用和维护情况下，曝气器的使用寿命一般都大于五年，实际工程应用时一般可使用更长时间。

（7）维护性

安装完成后维护要求较低，定期维护清洗即可。

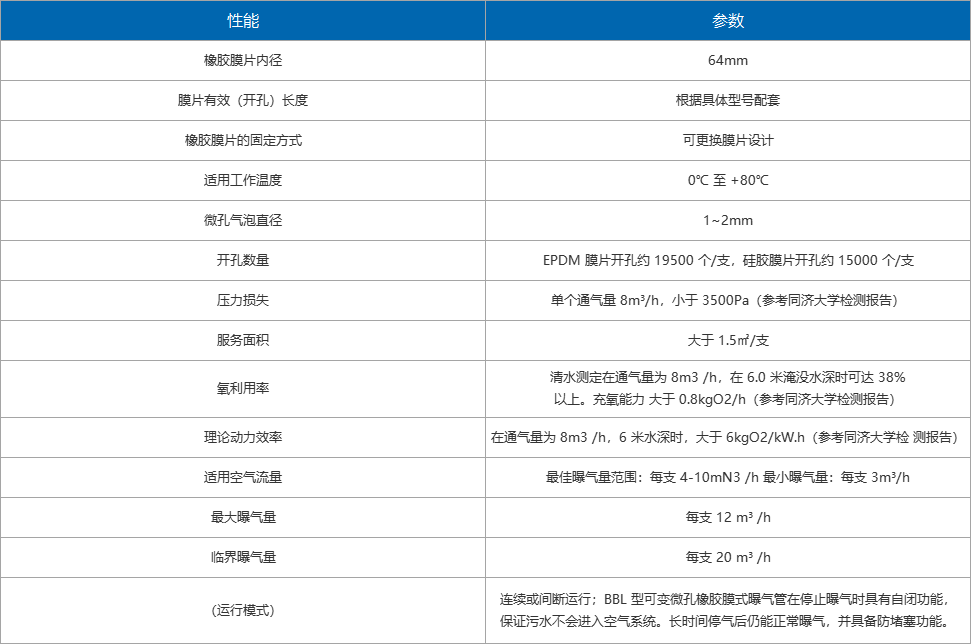

膜片的技术性能

材质选择

1. 橡胶膜材料：管式微孔曝气器的橡胶膜材料为 epdm 橡胶或硅胶业生产，产品

2. 管式曝气器支撑管：采用增强 pp（增强聚丙烯）材料制作的双凹槽曝气器支撑管与接 头等配件，耐压、耐老化、耐冲击。

3. 连接膜片和支撑管的卡箍采用专业生产厂家的不锈钢单耳卡箍，可靠性较高。

包装运输及存储

1. 博海公司供应的所有曝气器产品都经过良好的包装后发货，如客户不能及时安装则需要妥善存储。

2. 应存放于阴暗、干燥、通风的室内；

3. 不能露天存放，不能受热和直接暴晒；

4. 避免储存在室外冰冻、高温环境，特别是避免太阳直射或暴露在强光以及高紫外线下；

5. 在有热源的仓库内储存时应距离热源至少 1 米以上的空间；

6. 在有热风口的仓库内，应保留更多的空间，避免热风直接吹到产品上；

7. 产品从存储并开始运行长不应超过一年；

适用标准

1. 所有材料与设备除满足相应的标准和工业标准以外，均应满足如下标准：

2. gb50231-98 机械设备安装工程施工及验收通用规范

    sz-06-99 排水工程机电设备安装质量检验评定标准

    cj/t264-2007 水处理用橡胶膜微孔曝气器

3. 曝气管膜片的各项技术指标均符合德国相应的工业 din 标准。

曝气器的系统安装

（1）现场安装的确定条件

曝气器系统为整个污水处理厂内安装的重要设备，一当曝气器系统安装完成，内则生物池应立即开始进水。因此，在曝气器系统开始安装以前，生物池内所有其它工作均应已全部完成。

待安装曝气器设备的生物池内的池底地面高度误差应确保在±50mm 以内，如果误差较大，应事先进行修补，以确保曝气器设备的正常安装。

在安装前进行清理工作，将所有不需要的施工设备、材料以及其它杂物均应被清理出待安装曝气器系统的生物池内。

（2）安装高度

池底空气分配管网的中心高度为距池底地面 150-250mm 不等，具体情况根据设计要求确定。

（3）安装方式的详细描述及安装精度要求

1. 按设计图纸施工，池内空气分配管网现场安装。

2. 安装时先在池底固定空气管，经吹净风管后，再安装曝气器。

3. 管式曝气器安装方式：两边直接对卡在已开好孔（孔径φ27mm）的空气管道上，两边定位，中间用螺栓紧固。安装完成后，所有曝气管上表面的水平误差将被控制在±5mm 以内。

4. 在池内空气分配管上设置可调高度管道支架，为了调节由于土建池底地面不平带来的误 差，每只可调高度管道支架的调节范围为±50mm。以保证布气管的水平误差在±6mm 以内。 每只可调高度管道支架用不锈钢膨胀螺栓固定在池底地面上或不锈钢可调高度支架5.上，能 够保证系统安全、固定牢固。

5. 不锈钢可调高度管道支架与不锈钢膨胀螺栓具有足够的锚定力，能使整个管网系统牢固， 无论是重力或是浮力均不会使曝气器系统出现系统损坏的现象。

6. 将池内空气支管与池顶空气总管的阀门连接。
