背景

传统的供水占地大，容易污染，压力不稳定。恒压供水能够保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。

工艺流程

通过压力传感器将管网的实际压力反馈给PLC,PLC与实际给定压力进行比较，通过PID计算，并将数据处理的结果以运行频率的形式进行输出控制，这样运行频率的变化就可以改变水泵电机的转速，进而可调节供水量。根据用水量的不同，变频水泵的工作频和率转速也不同，在变频器设置中设定一个上限频率和下限频率检测，当用水量大则供水压力低于设定值时，变频器频率上升到上限频率；当用水量处于低峰时供水压力升高，变频器输出频率降低到下限频率。通过压力和频率的比较，以实现切换交流接触器组，以此协调投入工作的水泵电机台数，并完成水泵的启停和、变频与工频切换。通过调整投入工作的电机的台数和控制电机组中一台电机的变频转速，使系统管网的工作压力始终稳定，进而达到恒压供水的目的。

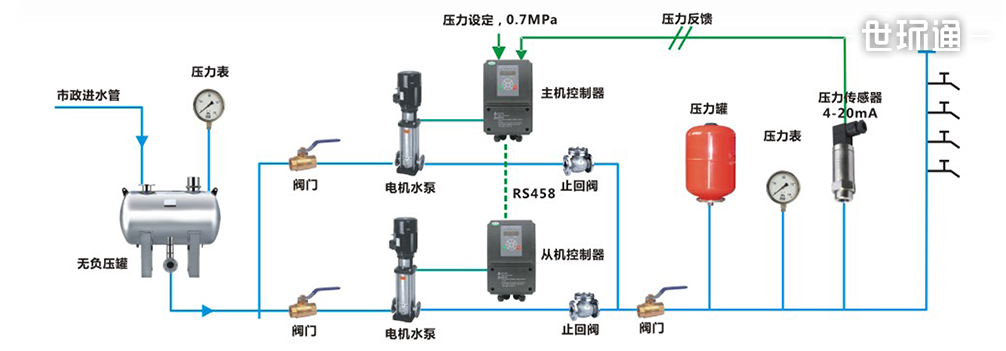

点位图

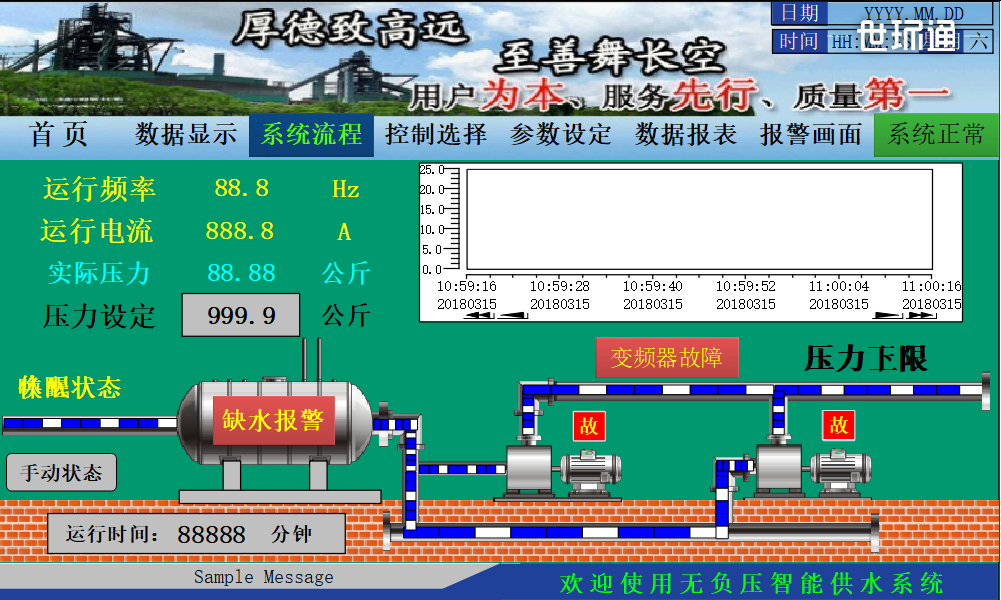

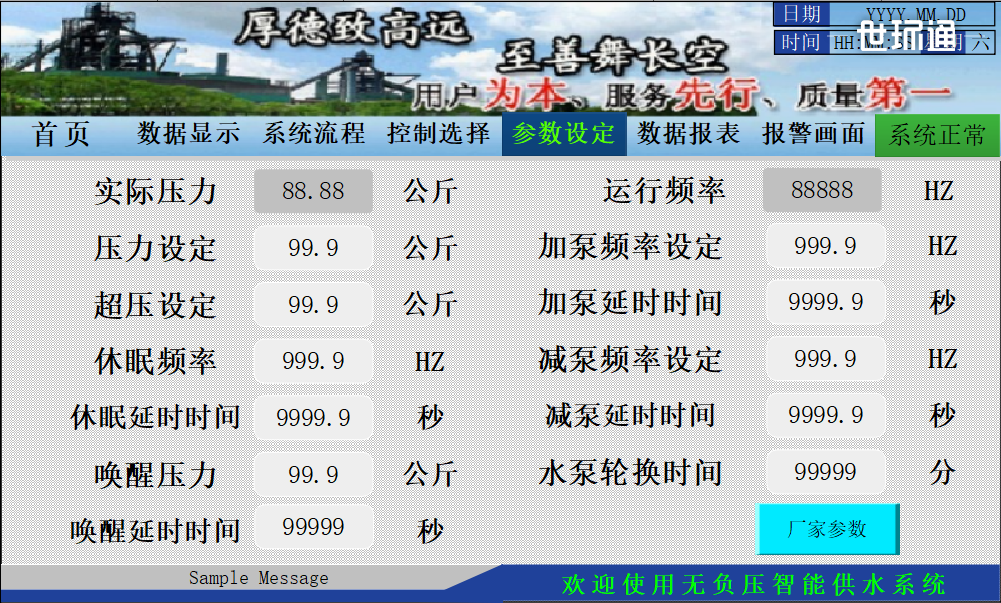

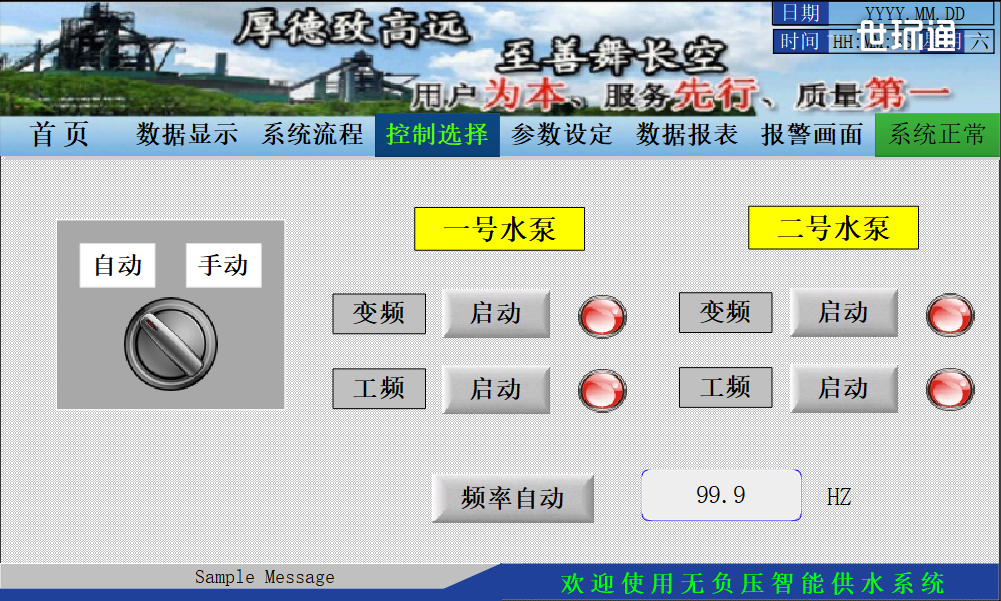

HMI画面

亿维SMART PLC与西门子smart高度兼容，完全兼容西门子的硬件及软件，程序无需修改，下载即用，精准PID控制，在保证客户产品稳定性的同时也降低了成本。
