一、盾尾油脂
1、DWY-800型：
（1）产品特点
在利用聚异丁烯增加基础油分子间的晶内错位变化，提高油脂塑性，降低基础油的疏水性能，同时由于聚异丁烯与天然纤维间较强的相容性，其与纤维结合后能形成一道具有抵抗强变形能力的阻水屏障，故该类产品一般用于始发手涂油脂使用或适用于埋深不高的富水地层中使用。
（2）基本性能参数
测试项目 | 技术要求 |
外观 | 浅黄色纤维状油膏 |
密度（20℃） | 1.25±0.05 |
锥入度 (报告温度) | 200～240 |
密封性（3.5MPa） | 无漏水 |
附着力 | 玻璃板涂抹水冲失 |
疏水性 | 24小时清水浸泡不乳化 |
挥发性（80±2℃ 5h），% | ≤2.5 |
燃点，℃ | ≥175 |
经硫酸处理后的灰分 | ≤55％ |
按NFT60139标准，压力为10MPa25℃可泵性测试 | 38-42gr/mm |
2、DWY-100型
（1）产品特点
利用乙丙聚合物大大增加油分子间的内摩擦力，从而使油脂产生优秀的高压抗剪切能力及极强的附着能力，抵抗冲刷能力较强，适用于埋深较大，水压较强的地层。
（2）基本性能参数
测试项目 | 技术要求 |
外观 | 浅黄色纤维状油膏 |
密度（20℃） | 1.2±0.05 |
锥入度 (报告温度) | 160～200 |
密封性（3.5MPa） | 无漏水 |
附着力 | 玻璃板涂抹水冲失 |
疏水性 | 24小时清水浸泡不乳化 |
挥发性（80±2℃ 5h），% | ≤2.5 |
燃点，℃ | ≥175 |
经硫酸处理后的灰分 | ≤55％ |
按NFT60139标准，压力为10MPa25℃可泵性测试 | 35-40gr/mm |
3、DWY手涂型
（1）产品特点
手涂型盾尾油脂是在盾构机始发前涂抹在盾尾刷上的油脂，其内部添加了较多的天然纤维，使得基础油脂中的增黏树脂、增粘剂等亲油组分连接的更加紧密，故该类型油脂的粘度和附着性能远高于泵送的油脂。
（2）基本性能参数
测试项目 | 技术要求 |
外观 | 浅黄色纤维状油膏 |
密度（20℃） | 1.2±0.05 |
锥入度 (报告温度) | 120～160 |
密封性（3.5MPa） | 无漏水 |
附着力 | 玻璃板涂抹水冲失 |
疏水性 | 24小时清水浸泡不乳化 |
挥发性（80±2℃ 5h），% | ≤2.5 |
燃点，℃ | ≥175 |
经硫酸处理后的灰分 | ≤55％ |

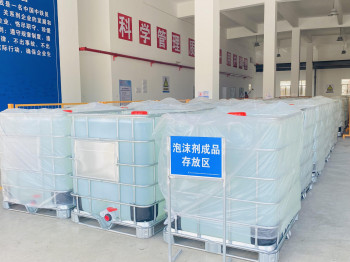

二、泡沫剂
1、普通型泡沫剂
（1）产品特点
普通型泡沫剂是严格控制泡沫发泡剂用量，将泡沫膨胀率控制在6-15之间，这种泡沫的湿度较大，在正常使用条件下，粘性土体中的颗粒较小时，极易对泡沫液体表面泥膜中的自由水产生吸附，从而使泥膜失水泡沫破灭，而普通型泡沫则由于其低膨胀率，高湿度的原因，反而不易造成泡沫表面泥膜失水破灭，故该类产品适合使用在平均粒径较小的粘性土层中。
（2）基本性能参数
测试项目 | 技术要求 |
外观 | 无色透明液体 |
粘度（40℃），mm²/s | 140~160 |
密度，25℃ | ＞1.05±0.05 |
PH值 | 7.1±0.2 |
起泡能力 | ≥600 |
起泡稳定性 | ≥65（60min） |
消泡时间 | ≥6h |
2、分散型泡沫
（1）产品特点
在基础普通型泡沫配比下，外加一种在分子内具有亲油性和亲水性两种相反性质的界面活性分散剂，自发在粘性土壤颗粒表面形成泥膜，且高分子带同性电荷，根据同性相斥的原理，能大大降低粘性泥土的粘性；该类产品一般用于施工中对既有“泥饼”的清洁处理工作。
（2）基本性能参数
测试项目 | 技术要求 |
外观 | 无色透明液体 |
粘度（40℃），mm²/s | 140~160 |
密度，25℃ | ＞1.05±0.05 |
PH值 | 7.1±0.2 |
起泡能力 | ≥1000 |
起泡稳定性 | ≥90（60min） |
分散剂/高分子聚合物 | 30%-35% |
消泡时间 | ≥6h |
3、加强型
（1）产品特点
是不改变既有溶液用量的条件下，改组泡沫原液于发泡溶剂组成，将泡沫膨胀率控制在25-36之间，此类泡沫较于普通型泡沫尽管发泡数量更多，作用更加高效，但其整体湿度稍低，故其在粒径较小的粘性土层中时，由于粘性土颗粒对泥膜水表面自由水的吸附，其表面泥膜极易失水破灭，因此，在其表面增加有一类稳泡剂，以提高本体溶液的液相粘度，延长泡沫半衰期，使其在高膨胀率下依然具备优异的发泡稳定性；该类产品可广泛使用在各类粘性土层中，且其作用效率更加高效。
（2）基本性能参数
测试项目 | 技术要求 |
外观 | 无色透明液体 |
粘度（40℃），mm²/s | 140~160 |
密度，25℃ | ＞1.05±0.05 |
PH值 | 7.1±0.2 |
起泡能力 | ≥800 |
起泡稳定性 | ≥85（60min） |
消泡时间 | ≥6h |
三、刀具
1、标准滚刀
（1）产品特点
1.刀圈选用高强高韧特种模具钢,具备优良的耐磨性以及较高的冲击韧性。
采用先进的真空热处理工艺，成分、组织均匀致密，硬度HRC55-59，冲击韧性AKU≥20J；
2.标准型滚刀尺寸覆盖15-20时，满足各类盾构机型使用。
（2）基本性能参数
项目 | 基本参数及指标 |
整刀 | 整刀承受力（T） | 25 |
启动扭矩（N⋅m） | 24-28（可调） |
轴承 | 圆锥滚子轴承 |
密封件 | 金属浮动密封 |
密封性能（MPa） | ≥0.8 |
润滑油 | 460# |
刀圈 | 刀圈基体材质 | 高强高韧特种模具钢 |
刃口宽度（mm） | 19-30 |
刃口形式 | 圆弧、平顶（可根据不同地层选择） |
刀圈内径（mm） | φ285、φ324（可特定设计） |
刀圈外径（mm） | φ432、φ457、φ483（可特定设计） |
刀圈硬度（HRC） | 55-59 |
冲击韧性（J） | ≥20 |
刀体 | 刀体材质 | 耐磨合金模具钢 |
刀体硬度（HRC） | 43-48 |
刀体冲击韧性（J） | ≥60 |

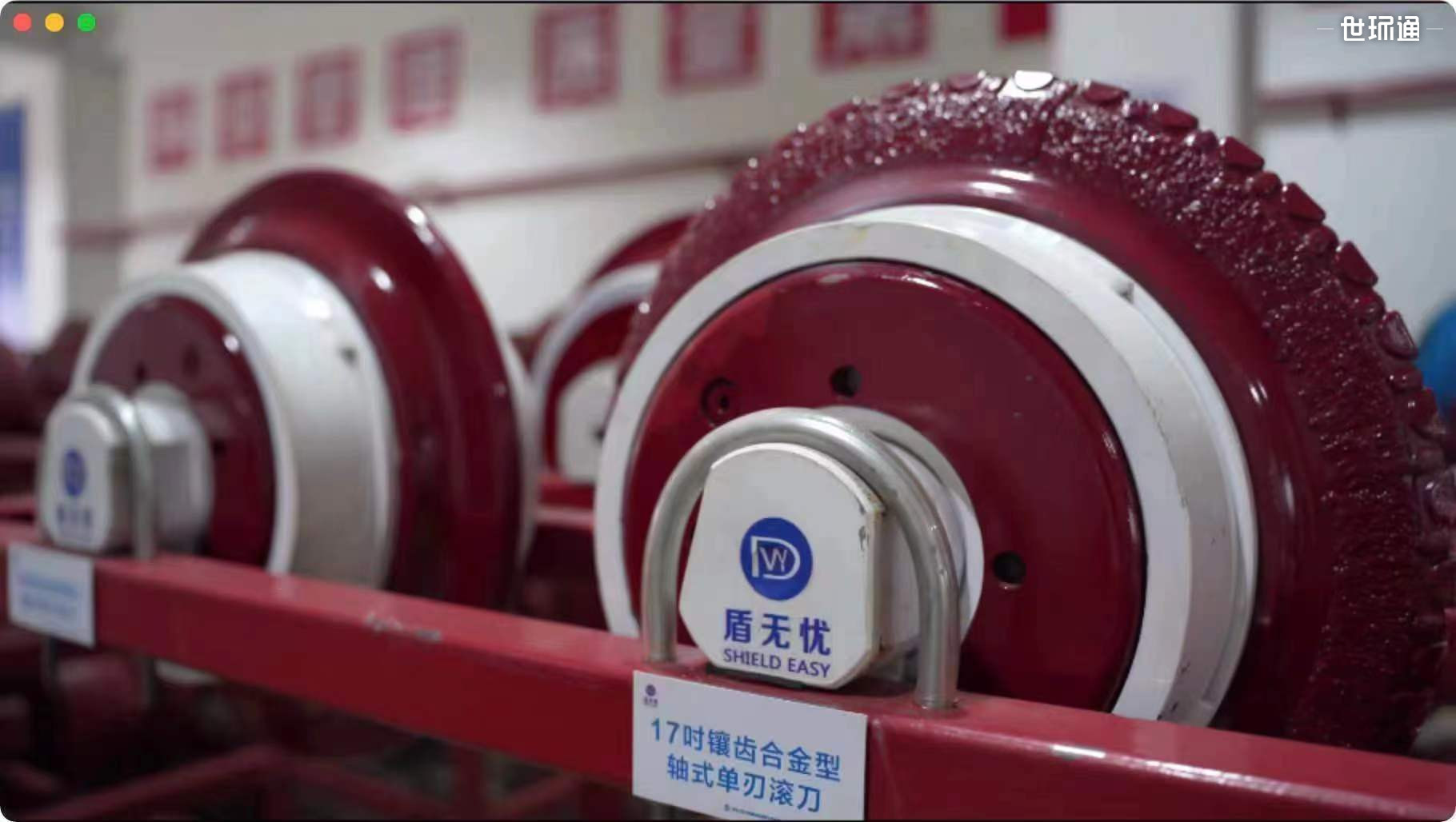

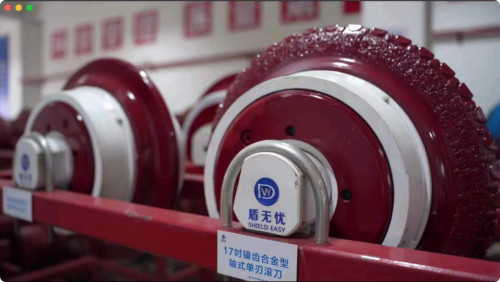

2、镶齿合金型滚刀
（1）产品特点
1.刀圈采用高强高韧特种模具钢材质，并通过添加微量元素，提高刀圈基体的抗磨抗冲击性能:
2.刀圈外围采用“冷镶工艺”镶嵌入合金球齿，增强刀圈的抗磨性;
3.由于刃口采用组合结构，刀刃在形成连续磙碾岩层曲线的同时，合金齿与牙床正面形成相互保护结构，合金齿保护和减缓了牙床正面及侧面的磨损，而牙床则保护了合金齿减少受到岩层的撞击。
（2）基本性能参数
项目 | 基本参数及指标 |
整刀 | 整刀承受力（T） | 25 |
启动扭矩（N⋅m） | 24-28（可调） |
轴承 | 圆锥滚子轴承 |
密封件 | 金属浮动密封 |
密封性能（MPa） | ≥0.8 |
润滑油 | 460# |
刀圈 | 刀圈基体材质 | 高强高韧特种模具钢 |
合金尺寸（mm） | Φ14*50（根据地层变化多种尺寸选择） |
刃口形式 | 球齿型、楔齿型（可根据不同地层选择） |
合金齿硬度（HRC） | 85-90 |
刀圈内径（mm） | φ285、φ324（可特定设计） |
刀圈外径（mm） | φ432、φ457、φ483（可特定设计） |
刀圈基体硬度（HRC） | 55-58 |
刀体 | 刀体冲击韧性 | ≥30 |
合金齿座保护层 | 碳化钨 |
刀体材质 | 合金模具钢 |
3、高硬耐磨型滚刀
（1）产品特点
1.刀圈采用高级合金钢，通过添加耐磨微量元素,并经过独特匹配的冶炼、锻造、热处理工艺，成品组织均匀致密，使得刀圈的整体硬度和冲击韧性有了明显的提升，HRC 59-61,冲击韧性AKU≥21J；
2.采用碾压成形的锻造工艺，挤压过程金属流线伸展顺圆环方向均匀分布，金属纤维流线呈闭合状态，提升了环形结构的抗冲击韧性；
3.采用先进的热处理工艺，可精准把握淬火回火的偏差，从而保障刀圈的硬度均匀和金相组织稳定，使得每件刀圈拥有极强的稳定性能。
（2）基本性能参数
项目 | 性能参数 |
刀圈品类 | 高硬耐磨型刀圈 |
刀圈材质 | 高级合金钢 |
刀圈外径（mm） | 432-483（可特殊定制） |
刀圈内径（mm） | 280-325.8 |
刃口宽度（mm） | 19-30 |
刃口形式 | 圆弧、平顶（可根据不同地层选择） |
刀圈硬度（HRC） | 59-61 |
冲击韧性AKU（J） | ≥21 |
4、重型滚刀
（1）产品特点
1.重型刀圈采用高韧性新型模具钢材料,在通过独特的冶炼锻造、添加微量元素及进行精确的热处理后，实测硬度可高达HRC 60-63，冲击韧性AKU≥70J;
2.本款刀圈采用先进的环锻工艺与独特的预应力处理技术，在保证自身超强的抗冲击性能的基础上，又极大地提升了硬度，在增强了刀圈的抗冲击与耐磨损性能的同时，避免了刀圈发生崩角、断裂等现象；
3.由于刀圈金属组织结构致密、晶粒均匀有序，晶粒度等级极高，不仅拥有较高韧性，同时耐磨性能相比常规滚刀更为大幅提升。
（2）基本性能参数
项目 | 性能参数 |
刀圈品类 | 重型刀圈 |
刀圈材质 | 高韧性新型模具钢 |
刀圈外径（mm） | 432-483（可特殊定制） |
刀圈内径（mm） | 280-325.8 |
刃口宽度（mm） | 18-30 |
刃口形式 | 圆弧、平顶（可根据不同地层选择） |
刀圈硬度（HRC） | 60-63 |
冲击韧性AKU（J） | ≥70 |
5、激光熔覆型滚刀
（1）产品特点
1.激光熔覆型刀圈以模具钢为基体，使用激光熔覆技术和环锻工艺在刀圈刃缘处熔覆超强耐磨合金涂层，表面可大于65HRC；
2.采用冶金结合方式，确保强合强度大于400Mpa，避免掘进过程中耐磨涂层脱落，冲击韧性AKU可达120J。
（2）基本性能参数
项目 | 性能参数 |
刀圈品类 | 激光熔覆型刀圈 |
刀圈材质 | 模具钢+耐磨合金 |
刀圈外径（mm） | 432-483（可特殊定制） |
刀圈内径（mm） | 280-325.8 |
刃口宽度（mm） | 18-30 |
刃口形式 | 圆弧、平顶（可根据不同地层选择） |
刀圈硬度（HRC） | ≥65 |
冲击韧性AKU（J） | ≥120 |
点击图片查看原图
官方公众号
官方小程序
发表用户评论，可得5积分，积分可兑换“100元天猫卡”等实物好礼；更有机会成为“星级评价官”，享受专属权益，快来积极参与吧！
共0条
