3D 三维工厂设计SPDA软件是一款三维工厂辅助设计系统。在AUTOCAD平台上,通过人机交互,创建一个三维实体工厂模型(也称仿真设计),从而能得到建设工厂所需要的施工图纸和材料报表。

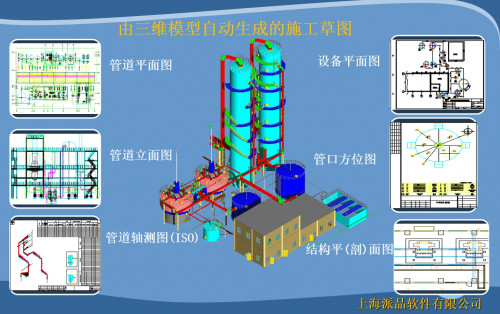

实体模型如下图所示:
SPDA软件主要功能:
一、工程数据管理:
【工程数据管理】完成以下工作:
在创建三维模型前,首先要在数据库中确认将要设计的项目所涉及的材料和元件,如:管道、阀门、法兰、弯头、三通、异径管等其他管件的标准、型号和范围,是否符合工程需要,如果有不符合或缺乏,必须要弥补这些信息到数据库中。
根据工程需要选择或创建适合工程需求的【管道等级】。一个工程项目一般都有几个【管道等级】。不同介质、不同压力和不同温度一般选用采用不同的【管道等级】。
网络版可以实现信息数据共享,即【管道等级】共享。网络版还能实现【协同设计】功能。
二、工程项目管理:
【工程项目管理】完成以下工作:
在指定位置创建新的工程项目,并可以随时查看工程文件的创建时间、路径、名称和大小。
可以切换到不同的工程项目,以便查看以往的工程信息。
根据工程需要加载所配套的【管道等级】并实现项目绑定。
三、工艺管道和仪表流程图:
【工艺管道和仪表流程图 P&ID】完成以下工作:
进入AUTOCAD平台后,可以快速绘制【工艺管道和仪表流程图】,并兼容AUTOCAD所有命令。
图上所绘制的设备、管口、管线、阀门和管件等其他管件,都赋予了属性,可根据需要随时进行统计,并向三维建模提供原始信息,方便三维建模。
对于任何来源的流程图,都可以实现流程图信息提取,实现三维配管信息自动生成。
对三维建模而言,这里的流程图环节不是必需的,参照其他的流程图或平面图一样可以建立三维模型。
四、创建三维模型:
【创建三维模型】完成以下工作:
进入AUTOCAD平台后,可以创建设备、管口、管道、阀门、法兰、弯头、三通、异径管等其他管件,还可以创建结构、支吊架、风管和电缆桥架等三维实体模型。对三维模型提供各种编辑工具和统计功能,并兼容AUTOCAD命令。
五、工程文件生成:
【工程文件生成】完成以下工作:
三维模型完成后,就能够自动生成各种工程图纸、报表以及相关文件。
各种工程图纸、报表和相关文件被存放在不同的文件夹内,用户可以随时查看和输出。
