SF6泄漏报警在线监控系统是针对变电站GIS室内SF6组合电器设备，SF6绝缘气体泄漏的在线式监测报警系统，系统检测现场SF6浓度、氧气含量及温湿度等环境数据，并通过大量数据分析处理做出自起风机以及告警的智能化电力安全监控系统。

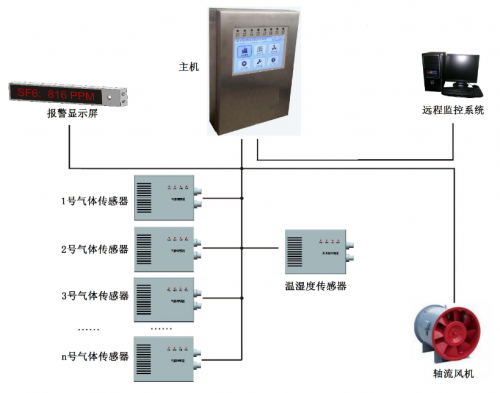

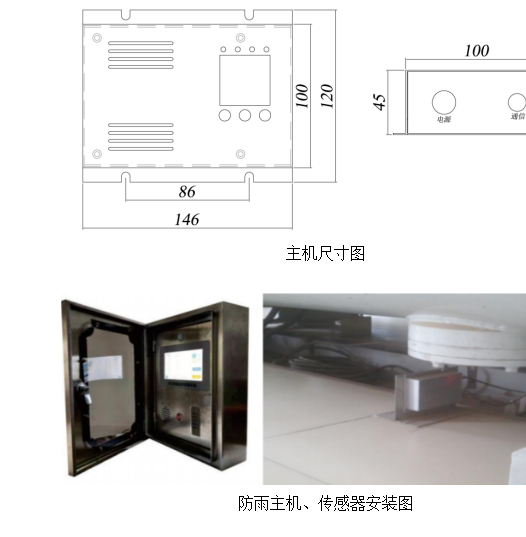

系统由主机单元、分析单元、温湿度传感器、风机控制器、LED显示屏、声光报警器等组成，主要检测环境中SF6含量和氧气含量，当环境中SF6含量超标或缺氧时，启动风机通风并发出报警信号，自动记录各种报警数据，系统可通过RS485方式上传监控数据，实现遥信、遥测、遥控等功能。

系统概述：

在高压、超高压以及特高压领域，SF6气体几乎成为断路器和GIS的唯一绝缘和灭弧介质。随着SF6设备的大量应用，一方面使电力生产更加安全可靠，另一方面，SF6气体本身对环境、设备，尤其是现场工作人员的人身健康安全造成危害的可能性也越来越大。为确保设备正常运行，保障现场工作人员的人身健康安全，必须采取有效手段对设备区域的SF6气体泄漏进行监测，防止意外事故发生。

功能概述：

系统运用激光技术，主动取样方式实现对空气中SF6和O2的定量检测，自动记录各种报警数据，当环境中SF6含量超标或缺氧时，启动风机通风并发出报警信号。具备多种与远程通信装置的接口，RS485方式上传监控数据，实现遥信、遥测、遥控等功能。

在相对密封的室内，由于空气流通不畅，SF6及其分解物在室内沉积，加上SF6气体无色、无味，从而对巡视、检修人员产生极大的危害。当GIS室内SF6气体产生泄漏后，SF6气体积聚在地坪上方低层空间，造成局部缺氧，使人窒息而造成重大事故。

历史记录事件存储和查询功能、系统自检功能、环境中SF6气体含量检测及显示功能、人体感应自动语音提示功能、SF6气体泄露报警点设置功能、GSM短信控制启停风机功能、环境中氧气含量检测及显示功能、GSM短信报警功能报警信号上传功能、SF6气体含量超标或缺氧报警功能、数据上传及远方遥控操作功能、报警时，风机自动启动功能、定时排风功能强制排风功能、温度。

SF6浓度检测

循环显示各气体传感器处的SF6浓度，当开关室内SF6气体浓度超过1000ppm时，报警显示浓度超标信息，并启动风机通风。

氧气浓度检测

循环显示开关室内各气体传感器处的氧气浓度值，当开关室内氧气气体浓度小于18%时，报警显示缺氧信息，并启动风机通风。

显示功能

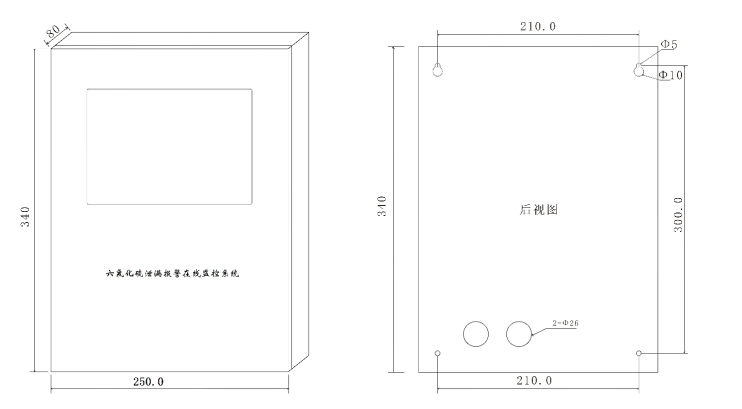

彩色液晶显示屏，主机采用壁挂式安装在GIS室的门口，实时显示测量数据；进门口上方安装报警显示屏，通过LED显示屏显示开关室内环境状况。

多种方式、方便快捷的数据查询功能

系统主机采用全触摸操作模式，操作界面简洁、美观、操作便捷，可查询当前检测数据和报警数据。

智能化的风机自动控制

根据检测的SF6、O2值自动控制风机和报警器的启停，可控制风机定时启停或手动远程控制风机等；

（1）气体超标通风：SF6气体浓度超标（≥1000ppm）或氧气浓度过低（≤18%）时，启动控制风机通风。

（2）四组定时通风：系统可以设定风机每天定时启动和停止的时间，以保证开关室每天至少通风一次。

（3）手动通风：风机在停止状态时，按下手动启动按钮，系统进行通风。

（4）显示风机上次启动和停止的时间：工作人员可以根据该信息判断在进入开关室前是否需要进行强制通风。

（5）风机联动：装置和现场风机控制箱都可控制风机并且不能相互影响，风机控制箱启动风机时可通过装置关闭风机，装置启动风机时可通过风机控制箱关闭风机。

通信组网

装置可接入智能变电站辅助控制系统及监控后台系统，实现远程监控，在控制中心实现数据查询，控制风机等功能。

人体红外线感应语音提示功能

当工作人员准备进入设备室时，系统自动启动语音提示告警，播报GIS室内环境状况

(1)红外探测功能

系统可以探测到想要进入开关室的工作人员

(2)语音功能

检测到工作人员准备进入开关室时，语音播报开关室内环境状况，提醒工作人员是否可以安全进入开关室。

(3)液晶显示背光调节

人体红外感应到工作人员后，显示器背光高亮度显示，1分钟后液晶显示器自动变暗。

技术特点：

·报警输出方式:常开触点(有源和无源)、RS485通讯、RS232通讯、以太网等

·8寸大屏幕彩色液晶显示屏显示现场环境监测数据

·可设置SF6气体泄漏报警点、强制开启风机排风、定时排风时间及次数(每天4次)

·GSM短信控制启停风机、查询历史数据等操作

·根据检测的SF6、O2值自动控制风机和报警器的启停，可控制风机定时启停或手动远程控制风机等

·装置可接入智能变电站辅助控制系统及监控后台系统，实现远程监控，在控制中心实现数据查询，控制风机等功能。
