河北欧鸿阀门制造有限公司

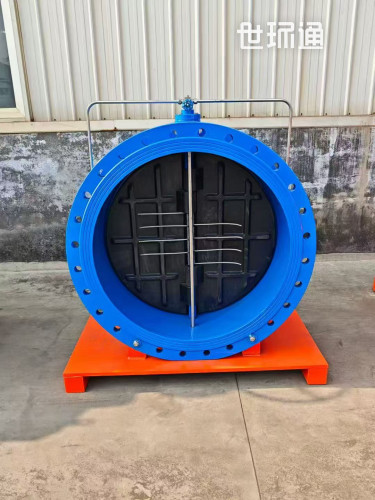

微阻缓闭蝶式止回阀

微阻缓闭蝶式止回阀是一种防止介质倒流、削弱水锤的单向阀，集成蝶阀、止回阀与液压缓闭功能，主打微阻节能、缓闭消锤，广泛用于水泵出口管网。

一、核心结构

- 阀体：球墨铸铁，法兰连接。

- 阀瓣：双半圆蝶板，橡胶密封，流线型设计。

- 缓闭系统：活塞、回位弹簧、针型阀（调缓闭时间）。

- 型号：HH46X、HH48X、HH49X（最常用）。

二、工作原理（两步关闭）

1. 正向开启：介质推力推开蝶板，流阻小；

2. 反向关闭（防倒流+消水锤）

- 快关（80%行程）：介质倒流，弹簧+回流力带动蝶板快速关至约80%，防泵反转 。

- 缓闭（20%行程）：活塞杆顶住蝶板，油液经针型阀节流，3–60秒可调缓慢全关，削减水锤压力。

三、关键参数

- 通径：DN40–DN1400。

- 公称压力：1.0–2.5MPa。

- 适用介质：清水、污水、海水（不含固体颗粒、非高粘度）。

- 缓闭时间：3–60秒（针阀可调）。

四、主要特点

- ✅ 缓闭消锤：水锤压力降60%–90%，保护管道与水泵。

- ✅ 轻量紧凑：重量约为旋启式1/3，安装空间小。

- ✅ 密封可靠：橡胶软密封，启闭平稳、无撞击噪声 。

- ✅ 寿命长：耐磨损，油压缓闭不受介质影响 。

五、应用场景

- 市政给排水、污水处理厂、泵站出口。

- 化工、电力、冶金、石油等工业管线。

- 高层建筑、大型管网系统（需防倒流与水锤）。

六、安装要点

- 装于水泵出口，水平/垂直管道均可（优先水平）。

- 流向与阀体箭头一致，不可反向。

- 针阀用于调节缓闭时间，出厂已预设，现场按需微调。
