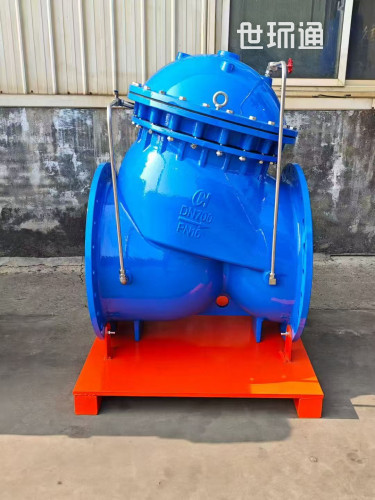

多功能水泵控制阀（JD745X）产品介绍

一、产品概述

多功能水泵控制阀型号JD745X，俗称水泵专用多功能阀，安装于水泵出口，一阀替代闸阀、止回阀、水锤消除器三台阀门，依靠管道水压自动控制，实现缓开、缓闭、止回、消水锤四大功能，无需外接电源、电控装置，是泵房、二次供水、市政管网标配核心阀门 。

 二、工作原理（全自动水力驱动）

1. 开泵缓开：水泵启动，进口水压上升，通过导压管推动主阀缓慢开启，避免瞬间水流冲击，消除开泵水锤；

2. 正常运行：阀门全开，水流直通，流阻小；

3. 停泵两阶段关闭（核心）

- 快关80%：水泵停机，进口压力骤降，阀瓣快速关闭大部分行程，防止介质倒流、水泵反转；

- 缓闭20%：剩余行程缓慢关闭（3–120秒可调），平稳泄压，彻底消除停泵水锤，保护管道、水泵不爆管、不损坏 。

三、主要技术参数

- 公称通径：DN50～DN800

- 公称压力：PN10、PN16

- 阀体材质：球墨铸铁QT450

- 密封材质：橡胶软密封

- 工作温度：0℃～80℃

- 适用介质：清水、污水、海水、循环水

- 缓开/缓闭时间：3–120s（通过针型阀现场可调）

- 连接方式：法兰连接

四、产品核心特点

1. 一阀多用：省去闸阀、止回阀、水锤吸纳器，节省管路空间、降低成本；

2. 全自动运行：随水泵启停自动工作，无需人工操作、无需电控；

3. 防水锤效果强：开泵缓开、停泵先快后慢，双重消除水锤；

4. 节能低阻：直流式流线阀体，水流阻力小，能耗低；

5. 免维护：结构简单，水力驱动，故障率低，使用寿命长；

6. 安装简单：水平安装为主，阀体箭头与水流方向一致即可。

五、适用范围

高层建筑二次供水、市政给排水、泵站泵房、消防供水、暖通循环水、污水处理厂、工业供水系统。

六、安装要点

1. 必须安装在水泵出口端，阀体箭头与水流同向；

2. 优先水平安装，控制导阀朝上，便于调节；

3. 阀门前后建议加装Y型过滤器，防止杂质堵塞导压管；

4. 缓开、缓闭时间可通过阀体上针型阀微调。
