具体工作原理如下：

1. 信号输入：工业控制系统（如PLC、DCS或PID控制器）根据工艺参数（如温度、压力、流量）的实时反馈，计算出所需的阀门开度，并输出一个标准气压信号（通常是20-100kPa的气压信号，对应阀门开度0%-100%）11。
2. 气压转换：执行机构通过内部的气路设计，将输入的气压信号转换为推杆的直线位移（薄膜式/活塞式）或旋转位移（长行程式）。例如，薄膜式执行机构中，压缩空气进入执行机构的膜片上方（或下方），推动膜片变形，带动推杆向下（或向上）移动。推杆的位移量与输入气压成正比——气压越高，膜片变形越大，推杆位移越长，阀门开度越大11。

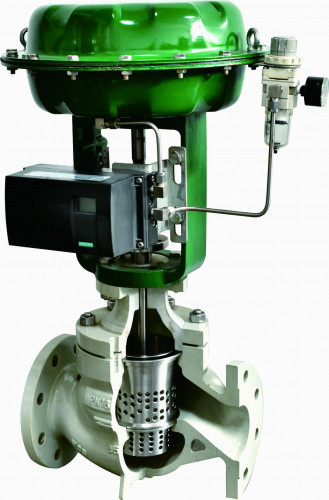

3. 机械动作：执行机构的推杆与阀体内的阀芯直接连接。当推杆位移时，阀芯改变与阀座的相对位置，从而调节流体流通截面积。作用方式分为正作用（气开型）和反作用（气关型），根据工艺安全需求确定11。
4. 阀门调节：通过动态调整开度，气动调节阀可精确控制流体的流量、压力、温度等关键工艺参数。例如，开度越大（阀芯与阀座间隙越大），流体阻力越小，流量越大11。

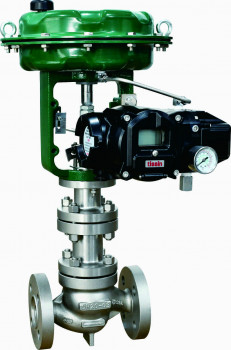

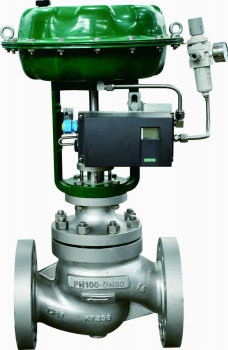

此外，为了提高控制精度，执行机构通常连接电气阀门定位器或气动阀门定位器。定位器通过反馈杆检测阀芯实际位置，与输入信号对比后动态调整气压，确保阀门开度与指令严格匹配11。

气动调节阀广泛应用于石油、化工、电力、冶金等行业，具有响应速度快、可靠性高、调节精度高等优点
