自力式压力调节阀的工作原理可以概括为以下几个步骤：

1. 设定目标：通过旋转调节螺母，压缩设定弹簧，给它一个预设的力，这个力代表了期望阀门出口处保持的压力1。
2. 压力侦测：阀门出口处的压力会通过一个取压管传递到感压膜片的下方，产生一个向上的推力1。
3. 力量博弈与自动调整：
   • 当出口压力低于设定值时，设定弹簧的向下的力大于感压膜片感受到的实际压力的向上的力，阀门开大1。
   • 当出口压力高于设定值时，感压膜片感受到的实际压力的向上的力大于设定弹簧的向下的力，实际压力会推动膜片和阀杆向上移动，使得阀芯靠近阀座，阀门开度减小，流过的介质减少，从而使出口压力降低，直到与设定值平衡1。
   • 当出口压力等于设定值时，弹簧力与实际压力产生的力达到平衡，阀芯稳定在某个位置，阀门开度保持不变1。

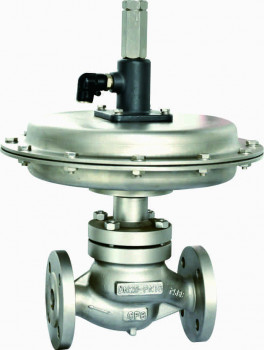

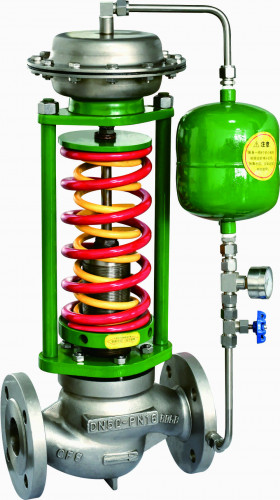

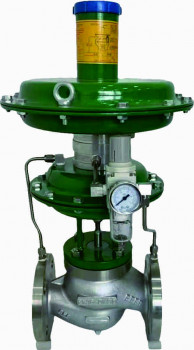

自力式压力调节阀主要分为自力式阀后压力调节阀（减压阀）和自力式阀前压力调节阀（泄压阀/背压阀）两种类型，分别用于控制阀门出口端和进口端的压力稳定1。此外，根据结构形式的不同，自力式减压阀还可以分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式等多种类型，适用于各种不同的工作介质和应用场景
