欧龙德公司研发的小型变风量全空气五恒空调系统主要应用于大平层住宅及公寓住宅，由一台五恒变风 量组合式空调一体式机组（VAV AHU）、若干台五恒变风量空调末端装置（VAV BOX）、变风量阀及一套智能联 网五恒控制系统组成，可对各种建筑物室内空气的温度、湿度、洁净度（PM2.5 和 CO2 浓度）和室内气流组织 (换气次数、风速等)进行全自动智能调控，再加上变风量全空气空调系统的低噪音、节能和高可靠性的天生特 性，最终为客户提供一种使用智能、运行节能和维护简单的恒温、恒湿、恒氧、恒洁和恒静的舒适健康室内环 境系统，尤其适用于装配式被动房建筑。 欧龙德变风量全空气五恒空调系统可智能一体控制风冷或水冷热泵水机、壁挂采暖炉、风机盘管、地暖盘管和 辐射冷板等水系统设备，基于同一控制系统平台轻松实现空调/新排风/地暖/辐射冷等冷暖风水系统功能的无 缝全系统集成，基于 485 通讯协议的通信组网方式在现场实现了上电即可全系统自动运行，无需通过智能家居 系统等方式在安装现场二次系统集成，大大降低了现场施工调试难度和工作量。

系统概述

本空调系统是一款先进的空气调节设备，旨在为用户提供舒适、健康、节能的室内环境；集高科技与舒适体验于一体的创新型空气调节设备，通过先进的技术和智能控制，实现室内环境的恒温、恒湿、恒氧、恒静、恒洁，为家庭打造一个健康、舒适、节能的居住空间。

产品优势

高度集成：将空调、地暖/辐射、新风、除湿、加湿、空气净化等多种功能集成于一体，取代了传统的多个独立设备，节省空间且减少安装成本。

智能控制：基于485通讯协议的通信组网方式在现场实现了上电即可全系统自动运行，无需通过智能家居系统等方式在安装现场二次系统集成，大大降低了现场施工调试难度和工作量。

节能环保：采用高效的EC风机、变频热泵机组和智能控制策略，根据室内外环境的变化自动调节运行功率，变风量全空气辐射二合一空调系统降低常规空调系统主机匹数＞20%。

舒适健康：避免了传统空调直吹带来的不适感，以及温度、湿度变化大对身体的影响，有助于提高睡眠质量和生活品质。

应用场景

适用高档公寓住宅，尤其适合对室内环境舒适度和健康要求较高的家庭，如家中有老人、儿童、孕妇或呼吸道疾病患者等。

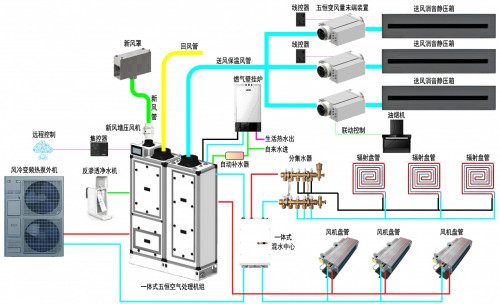

系统组成

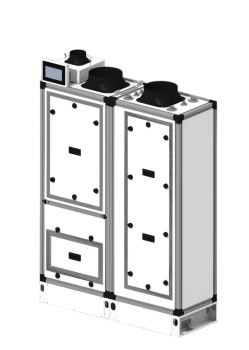

一体式五恒变风量组合式空调机组：负责送风温湿度调节、PM2.5过滤、新风量和送风量的控制；内置水力模块，大大节省安装空间及施工难度；以及作为整个五恒系统的控制中心对系统其它组成设备如热泵主机、壁挂炉、一体式混水中心、全热交换新风机等进行智能联控。

五恒变风量末端：负责按需静音送风，控制进入每个房间进风量、以及对同一房间的风机盘管和地暖/辐射冷等设备进行智能一体化控制。

电动变风量阀：变风量阀是一种用于通风和空调系统中，可根据室内空气需求等因素自动调节送风量的装置。

五恒多末端控制盒：用于集中控制风机盘管、电动变风量风阀、辐射盘管及地暖的电气设备。

一体式混水中心（选配）：负责调节和控制水系统中不同温度的水流混合比例的装置，以达到客户所需的水温，再将混合好的水输送到地面调温中（注：空调系统中带地面调温，必须选配一体式混水中心）。

分集水器（选配）：用于连接各路供、回水的分、集水装置，按进回水分为分水器和集水器。从机组内的水力模块供水进入分水器，通过各分支管均匀分配到各个末端设备；各末端设备的回水再通过集水器的各分支回水管汇集到总回水管，流回热源或冷源（注：空调系统中带地暖盘管时可选配分集水器）。

自动补水器：用于保持水系统稳定运行，当水系统压力降低时自动补水，达到设定压力时自动关闭。

新排风罩（选配）：用于将室外的新鲜空气引入室内或将室内的浑浊空气排出室外。

热泵通信转接器（选配）：与一体式五恒机组通信实现智能一体控制，需提前咨询厂家所选配热泵机组是否能通过热泵通信转接器接入五恒控制系统。

五恒集控系统：由五恒控制中心、系统集控器和各房间线控器通过通信网络组网构成，在同一个控制平台上实现对整个系统的智能控制。

回风消音静压箱（选配）：一种用于空调回风系统的设备，兼具静压调节与消声功能。

出风分风箱（选配）：要用于均匀分配气流、稳定风压及降低系统噪声。

防冻电加热（选配）：安装在空调机组内部，有效防止因低温导致的盘管损坏和功能失效。

水系统：包括热泵主机、壁挂炉、水箱、一体式混水中心、风机盘管和辐射盘管以及水路辅材等。

系统安装辅材：水管、风管、连接线缆等。
