不锈钢沟槽管件是一种现代化、高效率的管道连接解决方案，被誉为管道工程中的“快速连接器”。它通过在管道末端加工出环形沟槽，配合专用的卡箍和密封圈实现快速锁紧与密封。

一、产品概述

不锈钢沟槽管件（又称卡箍式管件）主要由不锈钢管件本体、橡胶密封圈和卡箍（含螺栓螺母）组成。其核心原理是利用滚槽机在钢管端部压制出沟槽，安装时将密封圈套在管端，再将两半式卡箍卡入沟槽并拧紧螺栓。这种连接方式无需焊接、无需套丝，极大地简化了现场施工流程，是目前给排水、消防及暖通工程中的主流连接技术之一。

二、产品结构

密封组件：核心是橡胶密封圈（通常采用三元乙丙橡胶EPDM、丁腈橡胶NBR或硅橡胶），置于两根管道的端部间隙处，在卡箍的径向压力下产生弹性变形，形成严密的防漏密封。

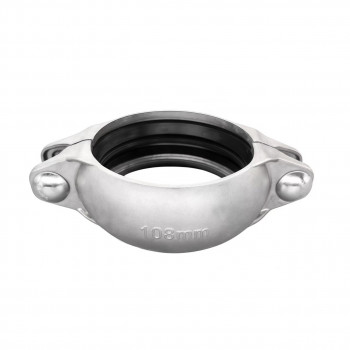

连接卡箍：由两半式的不锈钢或球墨铸铁外壳组成，内壁带有与管道沟槽精密咬合的凸肋（键槽）。通过高强度的螺栓螺母将两半外壳拉紧，实现机械锁定。

管件本体：采用优质不锈钢（如304、316L）铸造或压制而成，两端带有标准的沟槽接口，负责改变管道走向、分支或变径。

三、主要产品分类

连接密封类：

刚性接头：管座键槽深入管道沟槽，防止轴向移动和旋转，适用于需要完全固定的主干管、立管。

挠性（柔性）接头：允许管道有微小的伸缩和偏转，适用于有震动、温差变化大或连接水泵等设备的场合。

沟槽法兰：一端为沟槽接口，另一端为标准法兰，用于沟槽管道与阀门、泵组等法兰设备的过渡连接。

连接过渡类：

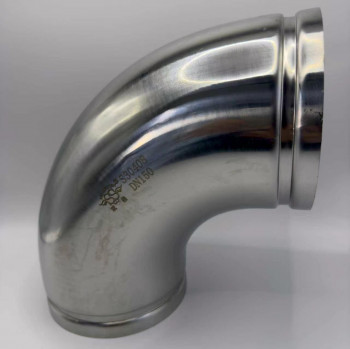

沟槽弯头（45°/90°）：用于管道拐弯，流体阻力小。

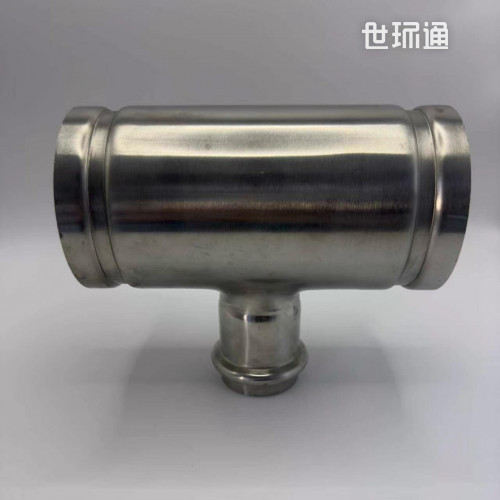

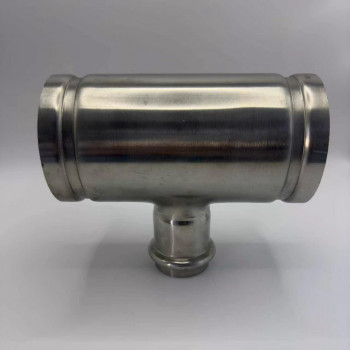

沟槽三通/四通：用于管道的分支连接，结构紧凑。

沟槽异径管：用于不同管径管道的直线过渡连接。

沟槽盲板（管帽）：用于管道末端的封堵。

四、主要应用领域

消防工程：自动喷水灭火系统、消火栓系统（符合规范对大口径管道的连接要求）。

建筑给排水：高档写字楼、酒店、医院的冷热水供应、生活冷水及直饮水系统。

暖通空调（HVAC）：中央空调的冷冻水、冷却水循环管道，以及供暖管网。

工业流体输送：化工、电力、食品加工等行业的低压流体输送，以及污水处理管道。

市政与基础设施：城市供水管网、地下管廊、船舶及海洋工程的管路系统。

五、技术参数参考

公称尺寸：DN50 - DN350（常用范围为DN65-DN300）

主体材质：SUS304、SUS304L、SUS316、SUS316L不锈钢

密封材质：三元乙丙橡胶（EPDM，适用于冷热水）、丁腈橡胶（NBR，适用于耐油环境）、硅橡胶

工作压力：常规 ≤1.6 MPa / 2.5 MPa（部分高压系列可达 4.0 MPa 及以上）

适用温度：通常在 -40℃ 至 110℃ 之间（具体视密封圈材质而定）

执行标准：符合 CJ/T 152、GB/T 12771、CECS 151 等国家及行业相关标准
