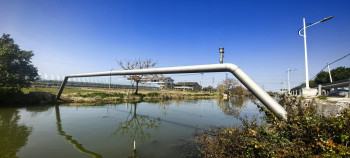

不锈钢管桥是一种专为跨河、跨路或大跨度架空管道设计的金属支撑结构，被形象地称为管道工程中的“钢铁脊梁”。它利用不锈钢卓越的力学性能与耐腐蚀特性，为各类工业及民用管道提供安全、稳固且美观的跨越支撑。

一、产品概述

不锈钢管桥是由不锈钢型材（如槽钢、工字钢、方管等）或板材，经过精密的切割、折弯、焊接及表面处理工艺加工而成的桁架或梁式结构。它主要用于解决管道在跨越河流、山谷、公路、铁路或其他障碍物时的架空敷设难题。凭借不锈钢材质的高强度与耐候性，管桥不仅能承受管道自重、介质重量及风雪等外部荷载，还能在恶劣的自然环境中保持极长的使用寿命，大幅降低后期维护成本。

二、产品结构

主承重结构：通常采用大规格的不锈钢槽钢、工字钢或定制的箱型梁作为主梁，负责承担管道及介质的全部垂直荷载。在大跨度场景下，多采用三角形或矩形的不锈钢桁架结构以增强抗弯和抗扭能力。

支撑与连接系统：包括不锈钢立柱、横梁、斜撑以及各类连接件（如高强螺栓、焊接节点）。这些构件共同构成了稳定的空间受力体系，将荷载均匀传递至桥墩或地面基础。

管道固定装置：在主梁上设有专用的管托、管卡或鞍座，通常采用与管桥同材质的不锈钢或带有绝缘垫片的组件，用于稳固管道并防止管道与管桥之间产生电化学腐蚀。

防护与附属设施：包括不锈钢检修步道、护栏、爬梯以及避雷接地装置等，确保后期巡检和维护人员的安全。

三、主要应用

市政给排水：跨河、跨路的自来水输送管道及污水排放管道的架空支撑。

能源与化工：石油、天然气长输管道的跨越工程，以及化工厂区内的工艺管道架空敷设。

电力与热力：大型热电厂的蒸汽管道、城市集中供热管网的跨障碍物架空支撑。

景观与水利工程：结合城市河道治理的景观输水管道，以及水库、泵站的进出水管道支撑。

交通基础设施：依附于公路、铁路桥梁敷设的配套管线支撑系统

四、技术参数参考

适用跨度：单跨通常在 10米 至 100米+（根据桁架结构定制）

主体材质：SUS304、SUS316L、SUS2205（双相钢）等

设计荷载：可根据管道数量、管径、介质重量及当地风雪荷载进行结构力学计算与定制

设计寿命：常规环境 ≥50年，沿海或严苛环境 ≥70年

表面处理：酸洗钝化、喷砂、拉丝、抛光或氟碳喷涂

执行标准：符合 GB 50017（钢结构设计标准）、GB 50009（建筑结构荷载规范）及化工、石油行业相关管道跨越设计规范
