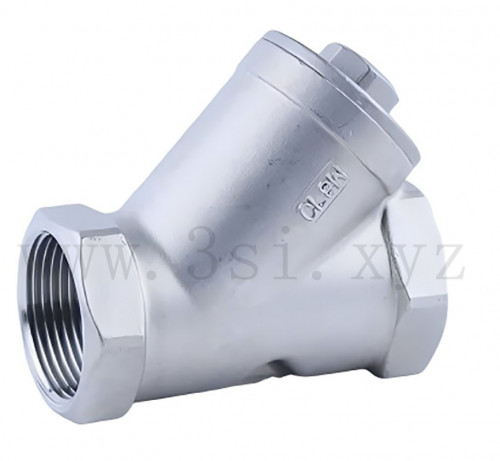

Y型过滤器

产品价格： 询盘 索取资料原件
品牌：
3S PROSPER
产品分类：
密封件
应用领域：
工业污废水处理,一体化污水处理（市政&村镇）,商用循环水处理,工业供水,工业循环冷却水,农林灌溉,工程配套,石油化工生产工艺流程,基础化工生产工艺流程,建筑规划与设计
用户类型：
市政建筑,污水处理厂,化工,制药,石油/天然气,工业园区,成套/整机生产商,成套/整机生产商,公建设施其他
查看资质

企业档案

江苏晟瑞斯国际贸易有限公司

普通会员

江苏/南京市

原厂/生产商/品牌方,渠道商-代理/经销/进出口商,OEM/ODM,服务供应商,工程公司

微信小程序 在线展厅

公司收藏 在线留言 在线聊天

站内搜索



相关关键词资讯


Y型过滤器（Y-Strainer）

本品为管道系统中不可或缺的杂质过滤装置，采用Y型流线型结构，有效拦截管路中的固体颗粒、铁锈、泥沙等杂质，保护下游阀门、泵体、换热器等设备正常运行。

核心参数

  • 材质：不锈钢（SS304 / SS316L）

  • 尺寸范围：DN15～DN600（1/2″～24″）

  • 压力等级：PN10～PN100 / Class150～Class900

  • 过滤精度：50目～400目（可定制5目～800目）

  • 滤网材质：不锈钢304 / 316L

  • 连接方式：法兰 / 螺纹 / 焊接

  • 排污方式：标准丝堵 / 排污阀 / 自动排污

  • 适用介质：水、油品、蒸汽、气体、弱腐蚀性流体

  • 适用温度：-20℃～+450℃（视材质而定）

核心优势
✅ Y型流线设计，流阻小，压降低
✅ 滤网可拆卸清洗，重复使用
✅ 多种过滤精度可选，满足不同工况
✅ 排污口设计，维护方便
✅ 可选带磁棒（吸附铁屑）结构


参数类别规格范围
产品名称Y型过滤器（Y-Strainer / Y-Type Filter）
阀体材质不锈钢（304/316L）
滤网材质不锈钢304 / 316L
尺寸范围DN15 ～ DN600（1/2″～24″）
压力等级（PN）PN6 / 10 / 16 / 25 / 40 / 63 / 100
压力等级（Class）Class150 / 300 / 600 / 900
连接方式法兰式 / 内螺纹式 / 焊接式
过滤精度（目数）5 / 10 / 20 / 30 / 40 / 50 / 60 / 80 / 100 / 150 / 200 / 300 / 400（可定制至800目）
过滤精度（微米）4000μm ～ 38μm（对应不同目数）
适用介质水、油品、蒸汽、气体、弱腐蚀性流体
适用温度（不锈钢）-196℃ ～ +450℃
适用温度（碳钢）-20℃ ～ +400℃
适用温度（青铜/黄铜）-20℃ ～ +200℃
最大允许压降（初始）≤0.02MPa
排污方式丝堵 / 排污球阀 / 自动排污阀
执行标准（法兰尺寸）GB/T 9113 / ANSI B16.5 / HG/T 20592 / DIN / JIS
检测标准GB/T 14382 / API 598 / ISO 5208
滤网设计标准GB/T 19628 / ISO 9044
表面处理防锈漆（碳钢） / 酸洗钝化（不锈钢）
包装方式木箱 / 木托盘 / 纸箱（小口径）
交货周期15 ～ 30 个工作日


1. 精密铸造阀体

  • 采用硅溶胶精密铸造工艺

  • 阀体致密无气孔，外观光洁

2. 流线型腔体设计

  • CFD流场优化设计

  • 流阻系数小，压降≤0.02MPa（洁净状态）

3. 滤网制造工艺

  • 不锈钢编织网 / 冲孔网 / 烧结网

  • 滤网骨架加强设计，抗冲击不变形

  • 可选多层烧结网，过滤精度更稳定

4. 密封面处理

  • 法兰密封面加工精度达Ra3.2

  • 螺纹密封：NPT / BSPT / BSPP标准可选

5. 排污口配置

  • 标准型：六角丝堵（经济）

  • 升级型：排污球阀（便捷）

  • 智能型：自动排污阀 + 压差控制器

6. 检测手段

  • 100%壳体水压/气压测试

  • 滤网孔径检测（显微镜/投影仪）

  • 材质光谱分析（PMI）


案例1：暖通空调（HVAC）系统

  • 材质：不锈钢304

  • 规格：DN100～DN300 PN16

  • 过滤精度：60目～80目

  • 安装位置：水泵入口、换热器前端

  • 作用：拦截管道施工残留焊渣、铁锈、泥沙

  • 效果：保护水泵叶轮与换热器铜管，延长设备寿命

案例2：化工/石化管道系统

  • 材质：不锈钢316L（耐腐蚀）

  • 规格：DN50～DN200 Class300

  • 过滤精度：100目～200目

  • 安装位置：反应釜出口、计量泵入口

  • 作用：防止催化剂颗粒、聚合物碎屑进入下游

  • 特点：双层烧结网，耐高温高压

案例3：蒸汽与冷凝水系统

  • 材质：SS304

  • 规格：DN25～DN150 PN40

  • 过滤精度：40目～60目

  • 安装位置：疏水阀前、减压阀前

  • 作用：拦截管道铁锈、焊渣，防止阀门卡阻

  • 特点：带排污阀，可在线排污

案例4：燃气输送管路

  • 材质：SS316

  • 规格：DN50～DN300 PN16

  • 过滤精度：20目～40目

  • 安装位置：调压站入口、燃气表前

  • 作用：拦截管道碎片、铁屑、粉尘

  • 特点：防静电结构，符合燃气安全规范
