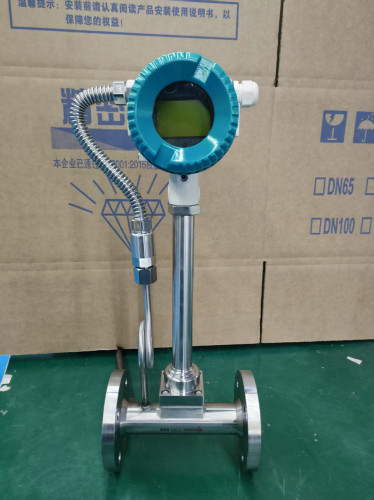

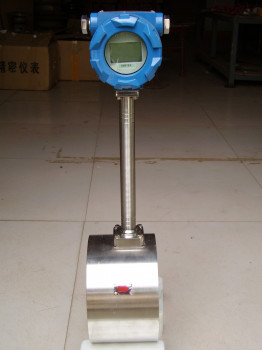

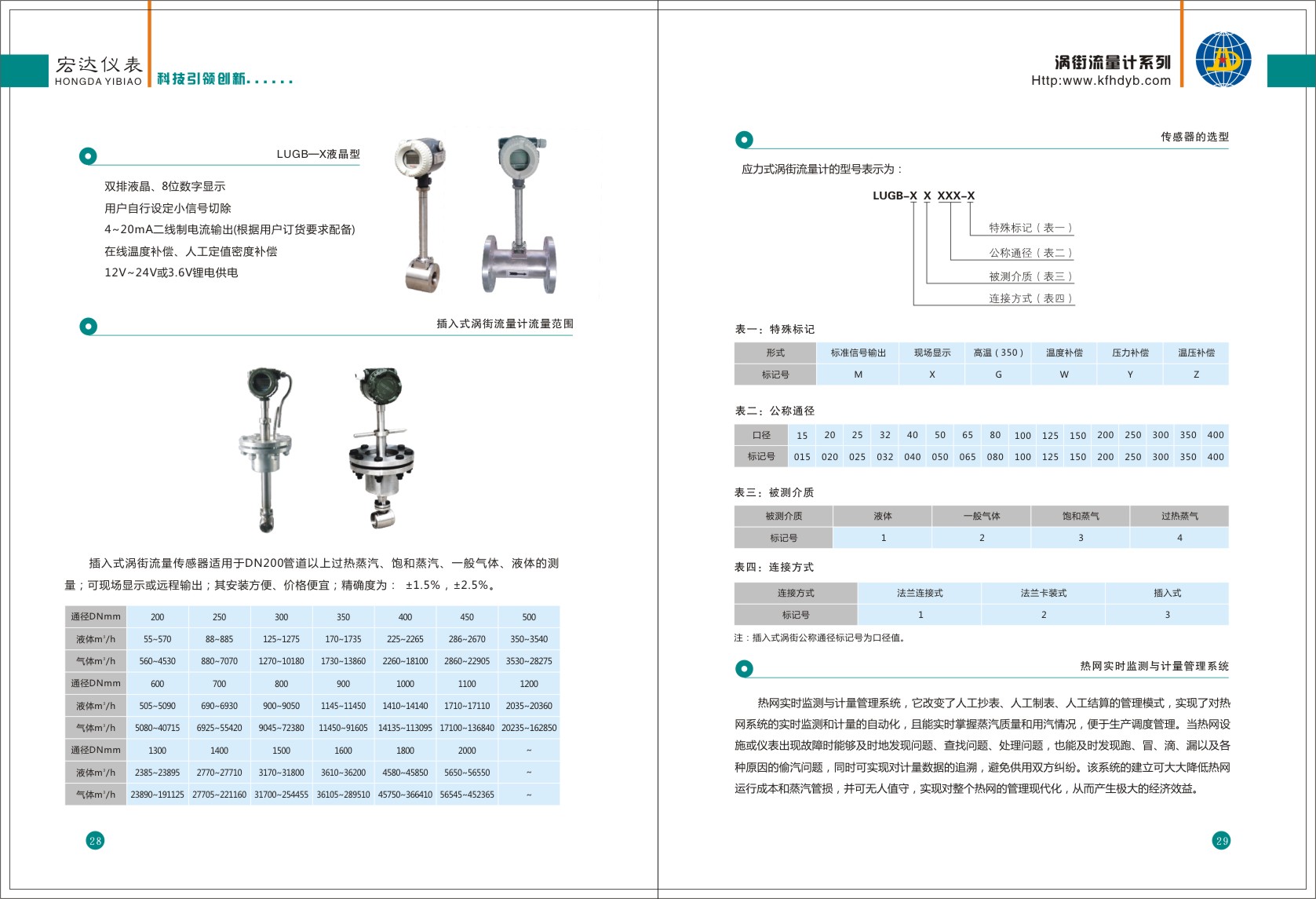

涡街流量计 工艺要求

一、适用工艺介质

- 液体：水、柴油、汽油、化工溶剂、软化水等

- 气体：空气、氮气、天然气、煤气、压缩空气

- 蒸汽：饱和蒸汽、过热蒸汽

- 允许：少量粉尘、杂质、轻微脏污介质

- 不适合：高粘度、极低流速、强脉动流

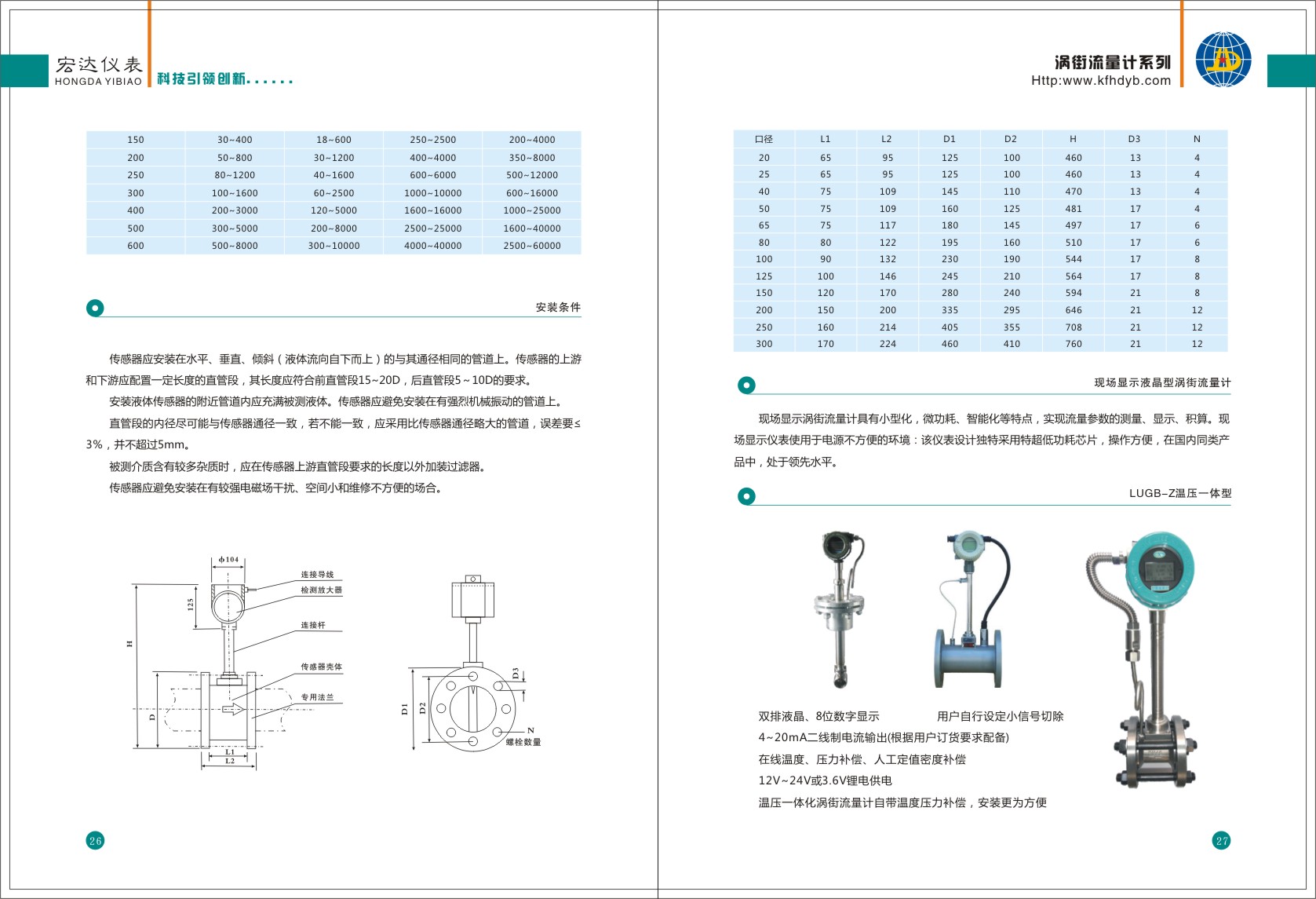

二、工艺安装位置要求

1. 必须保证足够直管段- 上游直管段：≥10D

- 下游直管段：≥5D

- D = 流量计公称通径

2. 远离弯头、三通、阀门、变径、泵出口，避免漩涡干扰

3. 管道内必须满管，无气泡、无气堵

4. 尽量安装在振动小的管段，强振位置需做支架加固

三、安装方向工艺

- 水平安装：优先水平，表头朝上或侧向，便于观察

- 垂直安装：液体建议自上而下；气体/蒸汽可自下而上

- 测量蒸汽时：- 高温（＞180℃）用分体型

- 传感器前后加截止阀+旁通，便于检修

- 必要时配冷凝弯/冷凝罐，保护探头

四、管道工艺条件

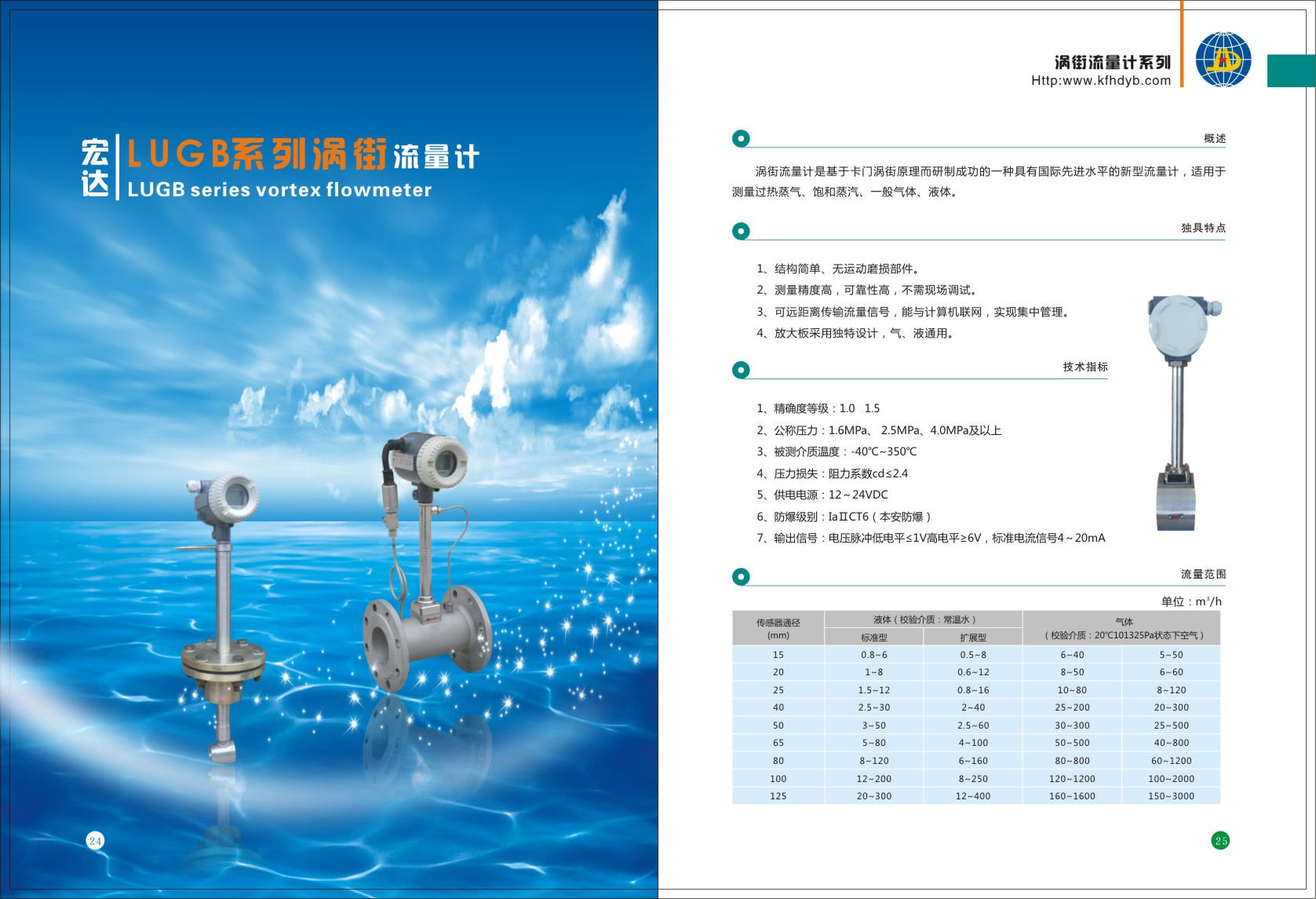

1. 流速要求（工艺设计关键点）- 液体：0.5～4 m/s

- 气体：10～40 m/s

- 蒸汽：10～60 m/s

2. 流速过低会不准，工艺设计不足时缩径安装

3. 管道压力、温度必须在流量计额定范围内

4. 避免剧烈脉动流，必要时加缓冲罐或阻尼装置

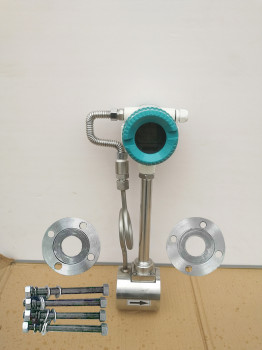

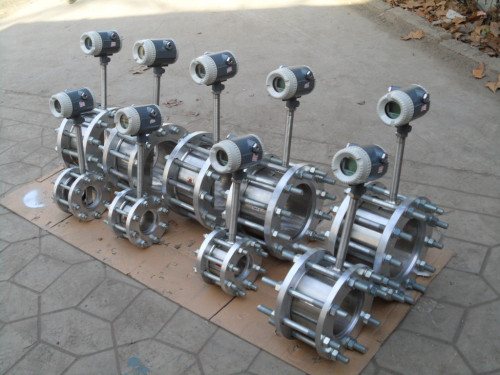

五、连接与密封工艺

1. 法兰对接：密封垫居中，不能凸入管道内，否则严重干扰漩涡

2. 螺栓均匀对角紧固，防止偏斜导致流量失真

3. 与工艺管道同心，不得错位

4. 高压工况按高压工艺规范试压、紧固

六、伴热、保温工艺

- 测量易冷凝气体：需伴热保温

- 测量蒸汽：传感器部位做好保温，防止冷凝水冲击

- 高寒室外：表头及接线盒做防冻保护

七、电气与接地工艺

1. 电缆单独穿管，远离动力线、变频器

2. 屏蔽层单端接地，接地电阻＜10Ω

3. 防爆场合按防爆工艺施工：密封接头、隔爆接线

八、试压与投运工艺

1. 管道试压时，流量计可参与试压，但压力不超额定值

2. 投运前先排气，确保满管

3. 先开上游阀，缓开下游阀，避免水锤、汽锤损坏探头

4. 零点在校验满管、无流动状态下校准

九、日常维护工艺

- 定期检查管道振动、紧固情况

- 无需拆洗，无活动部件，几乎免维护

- 出现波动优先排查：直管段、气泡、振动、阀门节流
