一、什么是热式气体流量计
热式气体质量流量计（简称热式流量计），是利用热扩散原理直接测量气体质量流量的仪表，无需温压补偿。
二、核心工作原理（恒温差模式，主流）
- 两个铂电阻传感器：- 参考传感器（R2）：测气体温度（基准）
- 加热传感器（R1）：被加热，始终比 R2 高固定温差（如 20℃）
- 测量过程：1. 气体静止 → 加热功率稳定，温差恒定
2. 气体流动 → 带走 R1 热量 → R1 降温
3. 电路自动加大功率 → 维持温差
4. 加热功率变化 ∝ 气体质量流量

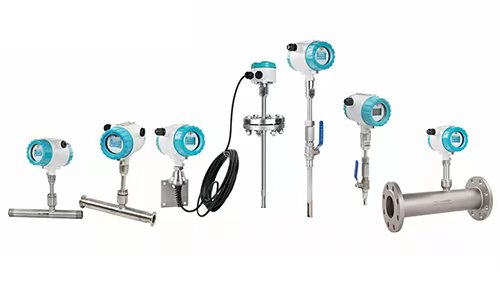

三、主要结构类型

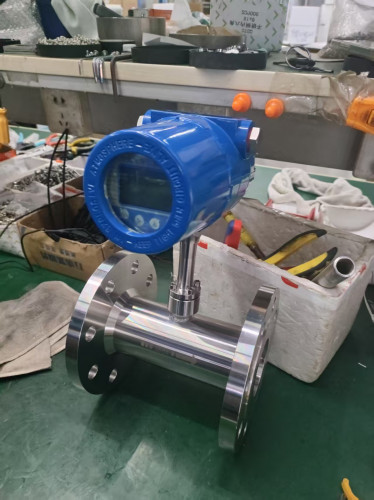

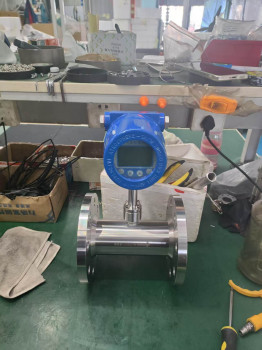

1. 管段式（管道式）
- 整体法兰连接，精度高
- 适合小口径、洁净气体

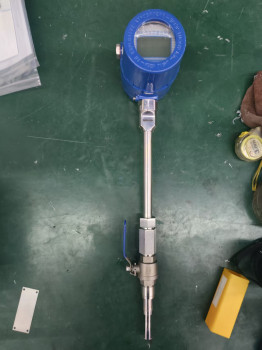

2. 插入式
- 探头深入管道，可带压安装
- 适合大管径、不停产改造
四、技术特点
- ✅ 直接测质量流量：不受温度、压力影响
- ✅ 量程比宽：最高 100:1
- ✅ 压损极小：通常 <10Pa
- ✅ 无可动部件：可靠、寿命长
- ✅ 适用广：空气、氮气、天然气、氢气等
五、典型应用
- 工业锅炉/窑炉：助燃风、烟气
- 压缩空气系统：能耗计量
- 化工/半导体：工艺气体（N₂、O₂、H₂）
- 环保：烟囱废气、VOCs 风量
- 生物制药：发酵罐通气量
