超声波流量计
一、工作原理（主流：时差法）
利用超声波在流体中顺流快、逆流慢的时间差计算流速。
- 一对换能器（互发互收）
- 顺流：声波速度 = 声速 + 流速 → 时间短
- 逆流：声波速度 = 声速 − 流速 → 时间长
- 时间差 Δt ∝ 流速 → 算出流量
二、三种结构类型

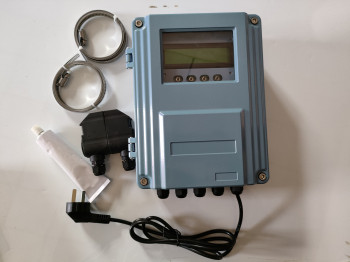

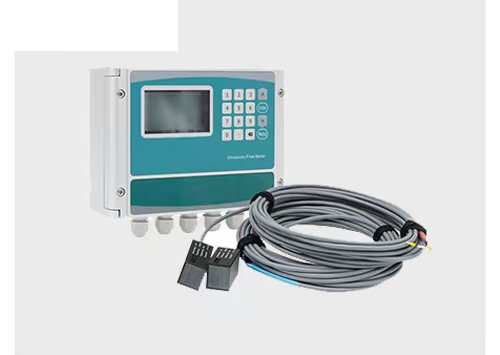

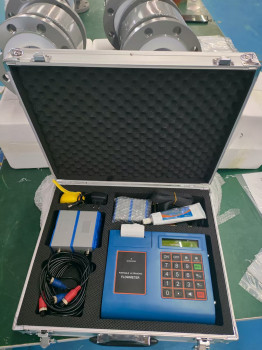

1. 外夹式（夹装式）
- 传感器贴管道外壁
- 不破管、不停产、非接触
- 适合临时监测、大管径

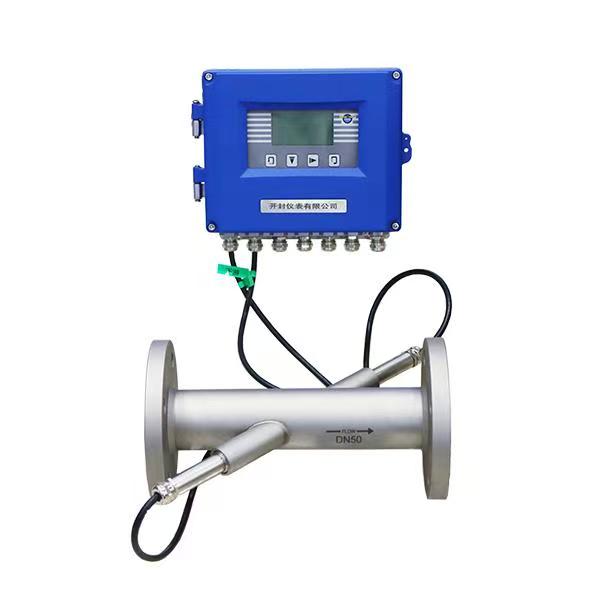

2. 管段式（一体式）
- 传感器集成在标准管段
- 精度最高（±0.5%）
- 需断管安装，长期固定计量

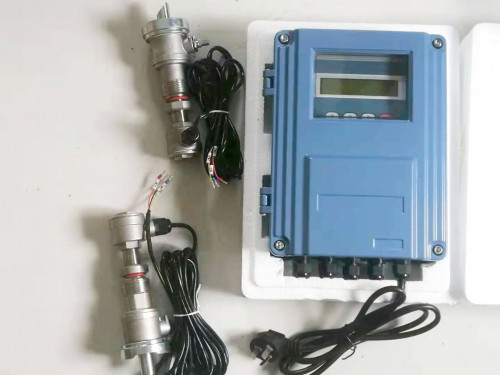

3. 插入式
- 探头插入管道内
- 精度较高、可带压安装
- 适合DN100以上大管道
三、技术特点
- ✅ 非接触测量：无压损、无腐蚀、不干扰流场
- ✅ 无机械部件：免维护、寿命长
- ✅ 管径极广：DN15～DN6000+（大管径优势明显）
- ✅ 介质多样：水、油、污水、化学品、海水等
- ✅ 安装灵活：外夹可不停产安装
四、核心技术参数
- 测量原理：时差法（洁净液）、多普勒法（含颗粒/气泡）
- 精度：±0.5%～±2.0%
- 流速：0.01～12 m/s
- 介质温度：-40℃～+160℃
- 供电：24VDC / 220VAC
- 输出：4-20mA、RS485、脉冲
五、典型应用
- 市政：自来水、污水、供热
- 化工：酸碱、油品、溶剂
- 电力：循环水、冷却水
- 石油：原油、成品油
- 水利：江河、明渠、泵站
