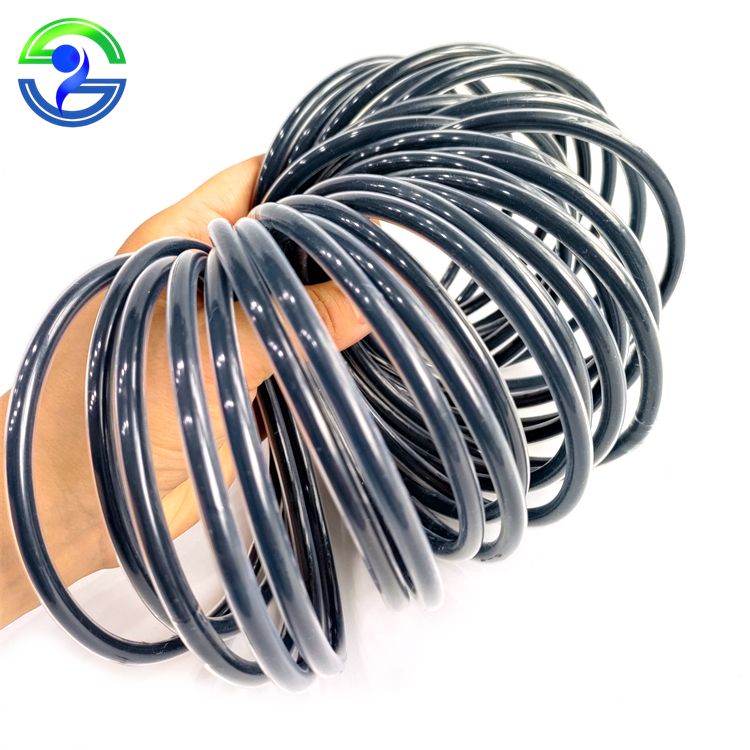

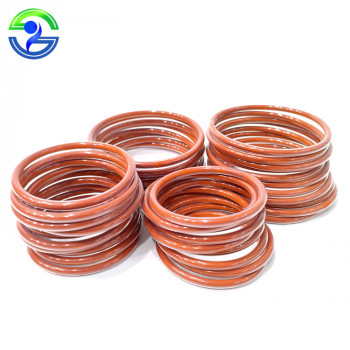

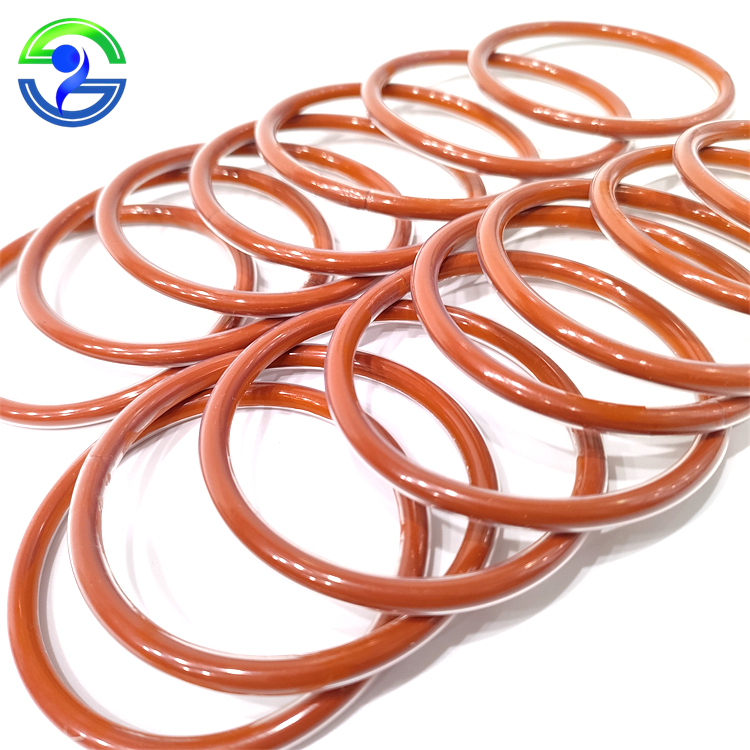

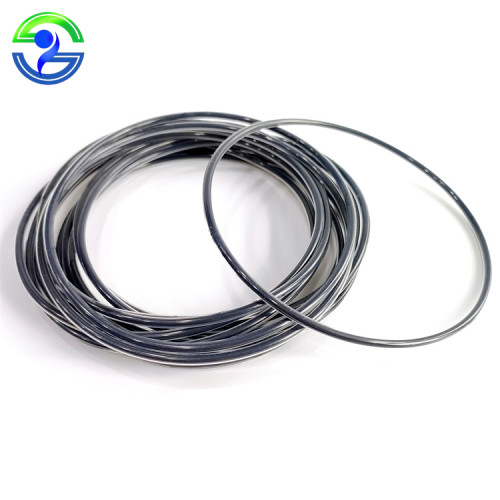

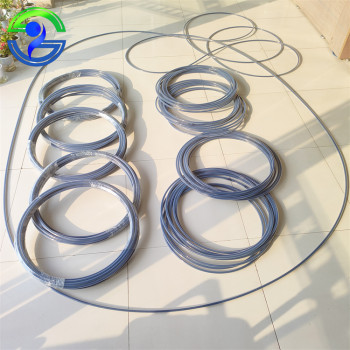

四氟包覆 O 型圈（PTFE Encapsulated O-Ring）
1. 基本结构与材质
四氟包覆 O 型圈是一种复合密封件，由两部分组成：
- 弹性内芯：通常采用硅胶 (SI)、氟橡胶 (FKM/Viton)等弹性材料，提供密封所需的回弹力和柔韧性
- 致密氟塑料外壳：使用 PTFE (聚四氟乙烯)、FEP (聚全氟乙丙烯，最常用) 或 PFA (可溶性聚四氟乙烯) 制成的薄管，完全包裹内芯，形成连续无接缝的保护层
常见结构有单层全包覆和双层全包覆两种形式。
2. 核心工作原理
利用弹性内芯提供密封压力，同时氟塑料外壳隔离腐蚀性介质，解决纯 PTFE 弹性差、冷流和纯橡胶不耐强腐蚀的双重痛点。外壳如同化学屏障，保护内芯免受恶劣环境侵蚀，确保长期稳定密封。
3. 关键特性
| 特性 | 详细说明 |
|---|---|
| 耐化学性 | 几乎耐受所有已知化学物质（除熔融碱金属和高压氟气），适用于强酸、强碱、有机溶剂等严苛介质 |
| 宽温域 | 工作温度范围广：FEP 包覆 - 190℃~200℃，PTFE/PFA 包覆 - 190℃~260℃，短期可耐 300℃以上高温 |
| 低摩擦 | 干摩擦系数约 0.15，有润滑时低至 0.01-0.05，自润滑，减少动态应用中的磨损 |
| 高纯度 | 氟塑料不释放有害物质，适合食品、医药、半导体等对洁净度要求高的行业 |
| 抗老化 | 耐臭氧、耐紫外线、耐气候老化，使用寿命长 |
4. 典型应用领域
- 化工行业：反应釜、管道、阀门密封，酸碱输送系统
- 半导体 / 电子：高纯化学品输送，真空设备密封
- 食品 / 医药：制药设备、食品加工机械，符合 FDA 标准
- 石油 / 天然气：油气开采、精炼设备，高温高压环境
- 航空航天：液压系统、燃料系统密封
- 低温工程：液氮、液氧等低温介质输送系统
5. 局限性
- 动态应用中外壳可能产生磨损，影响密封寿命
- 过压缩会导致外壳永久变形（褶皱），降低密封效果
- 成本高于普通 O 型圈，制造工艺复杂
- 不适用于高速往复运动的严苛工况
