一、基本定义
膜片又称隔膜、气动膜片，是一种薄型柔性弹性密封传动元件，多采用橡胶、夹布增强橡胶、复合弹性材料制成，属于动态往复变形密封件，不同于静态密封圈、密封垫片、盲板阀密封条。依靠压力差产生弹性伸缩、弯曲、复位变形，同时完成驱动传动、介质隔离、密封隔断、压力感应多重功能。
二、结构与特性

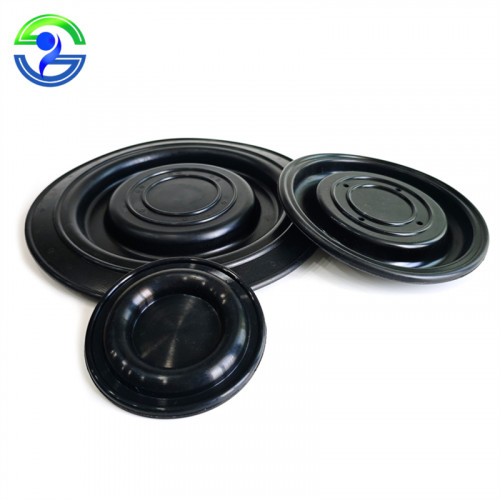

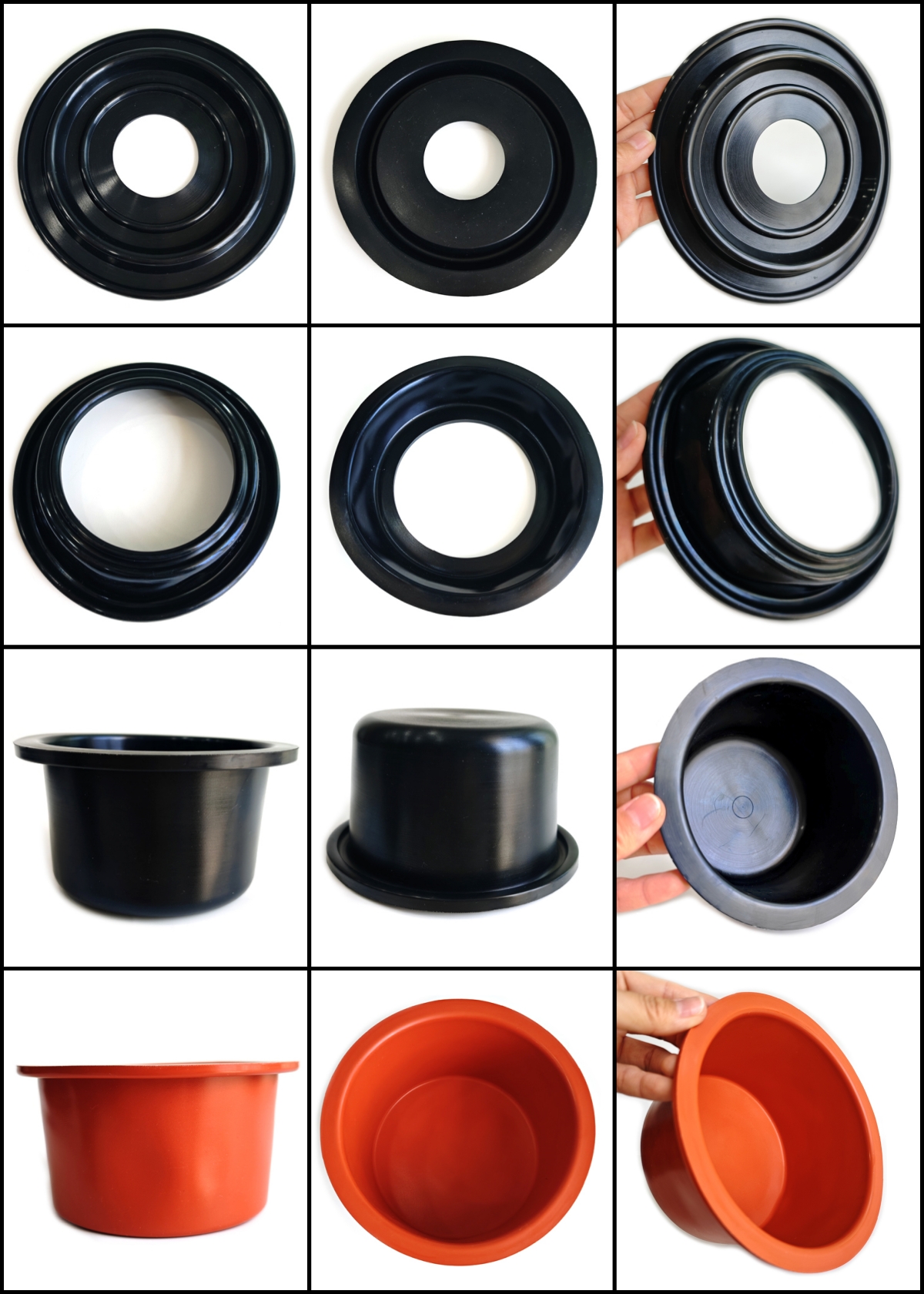

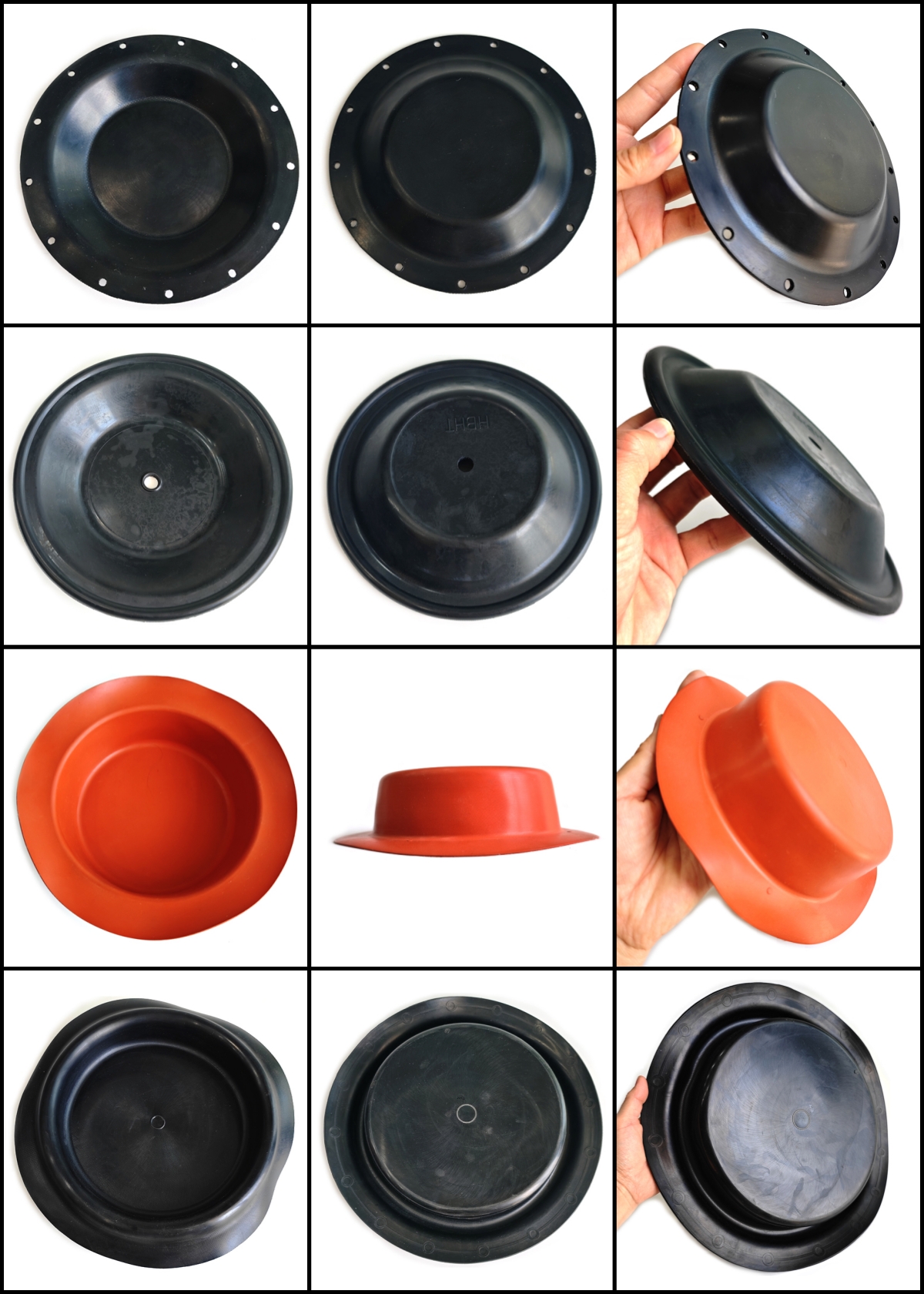

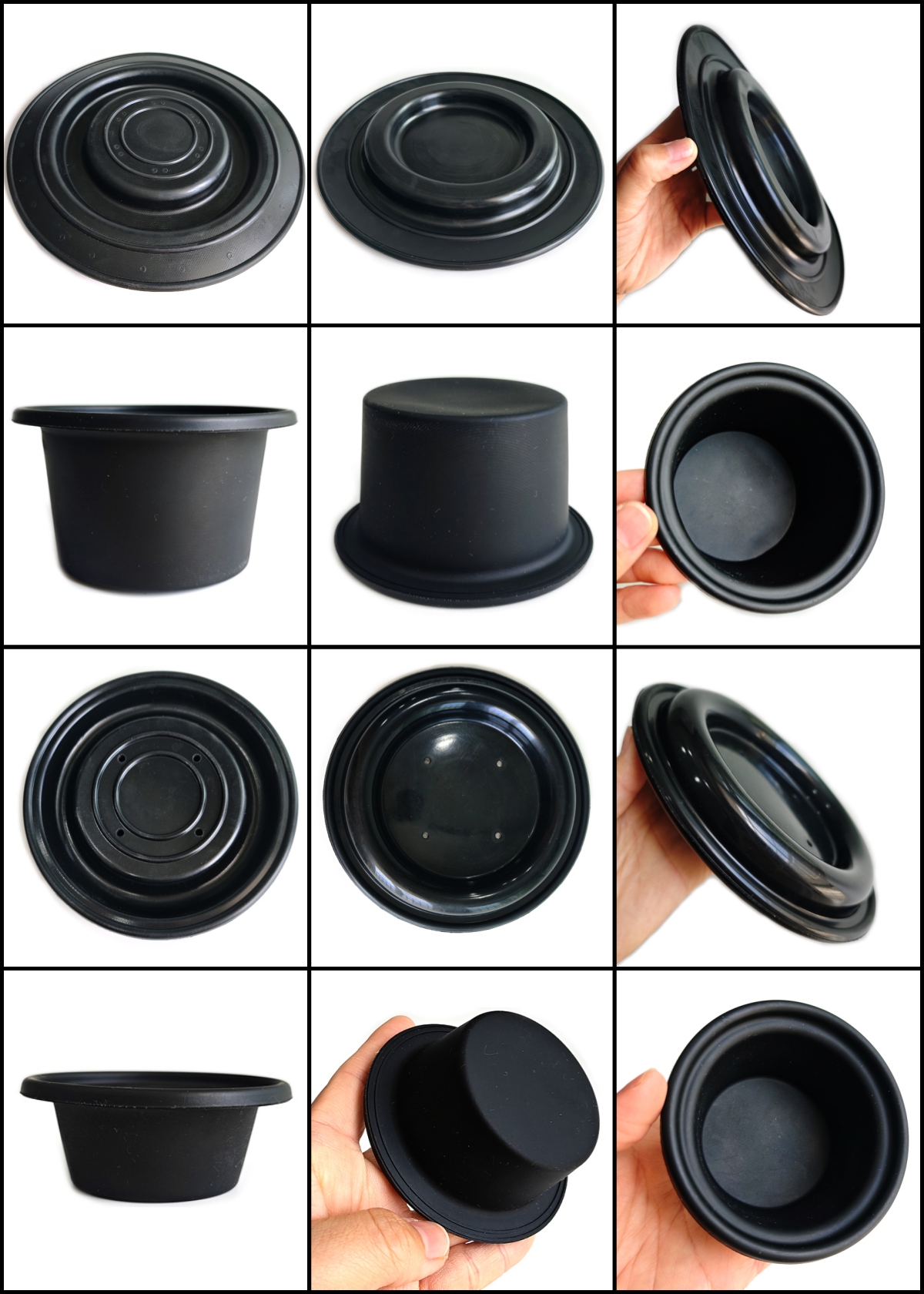

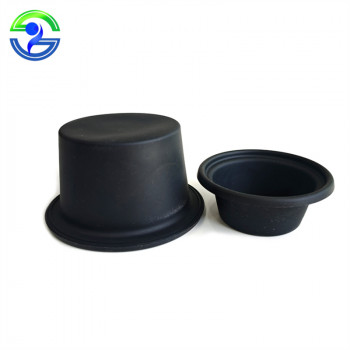

- 结构：平面膜片、碗型膜片、碟型膜片、帽型膜片；分为纯橡胶膜片（低压柔性好）、夹布增强膜片（尼龙 / 涤纶布夹层，高压、耐疲劳、强度高）。
- 特点：变形灵敏、无刚性摩擦、密封严密、耐往复疲劳、安装紧凑、动静密封一体。
三、工作原理
膜片两侧存在气压 / 液压压差时，发生柔性鼓起、收缩往复运动，带动阀杆、阀板启闭动作；同时完全隔离两侧腔室介质，防止气源与工艺介质互串泄漏，是气动阀门、执行器的核心动力密封部件。
四、常用材质及适用
- NBR 丁腈橡胶：耐油、煤气、天然气，通用气动阀、盲板阀执行器
- EPDM 三元乙丙：耐水、蒸汽、酸碱、高炉煤气
- FKM 氟橡胶：耐高温、耐强腐蚀化工介质
- VMQ 硅胶：食品医药卫生级
- 夹布橡胶膜片：高压重载、长寿命，冶金盲板阀 / 眼镜阀专用
五、主要功能
气动执行驱动、压力稳压调压、介质隔离密封、压力传感检测、安全切断、缓冲减震。
六、应用领域
冶金煤气盲板阀（眼镜阀）、气动阀门执行器、燃气调压器、化工隔膜泵 / 隔膜阀、水处理自控阀门、仪器仪表、空压机、汽车气动制动、环保除尘、石油化工管道系统。
