1. 基本定义
真空吸盘是由橡胶、弹性高分子材料制成的柔性负压吸附密封件，是气动自动化、机械设备、阀门配套常用基础配件。通过密封唇边与工件表面贴合形成密闭腔室，抽真空后产生负压吸力，完成吸附抓取、定位固定、缓冲减震及辅助密封作用。
2. 工作原理
吸盘唇边紧密贴合平整表面→吸盘内部空气被抽走→内部形成真空负压→外界大气压大于腔内压力→大气压力将吸盘牢牢压紧吸附在物体表面，依靠唇边柔性密封保持真空度，实现稳定吸附。
3. 常见结构分类

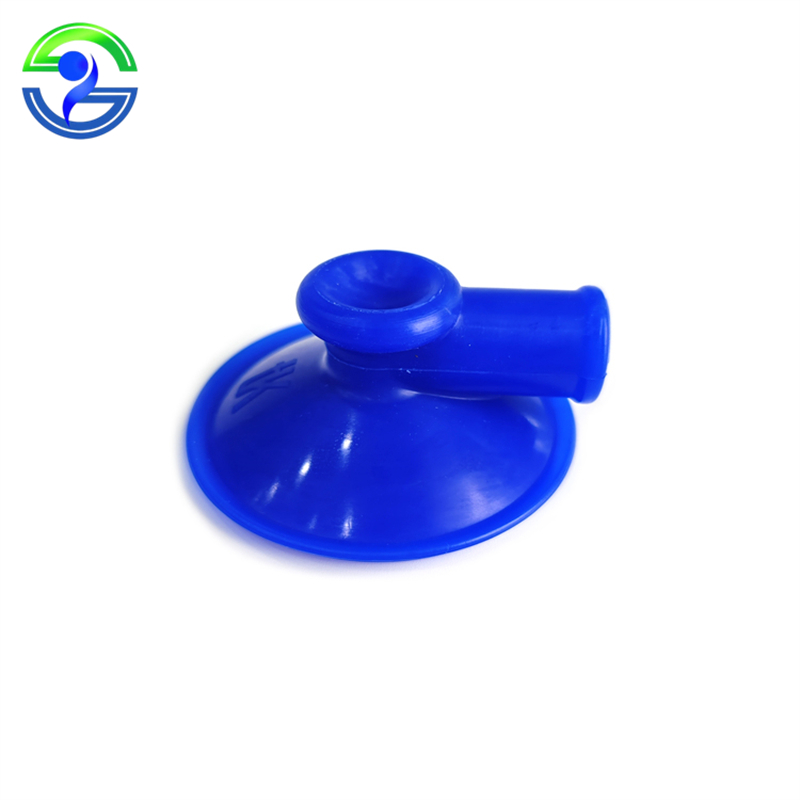

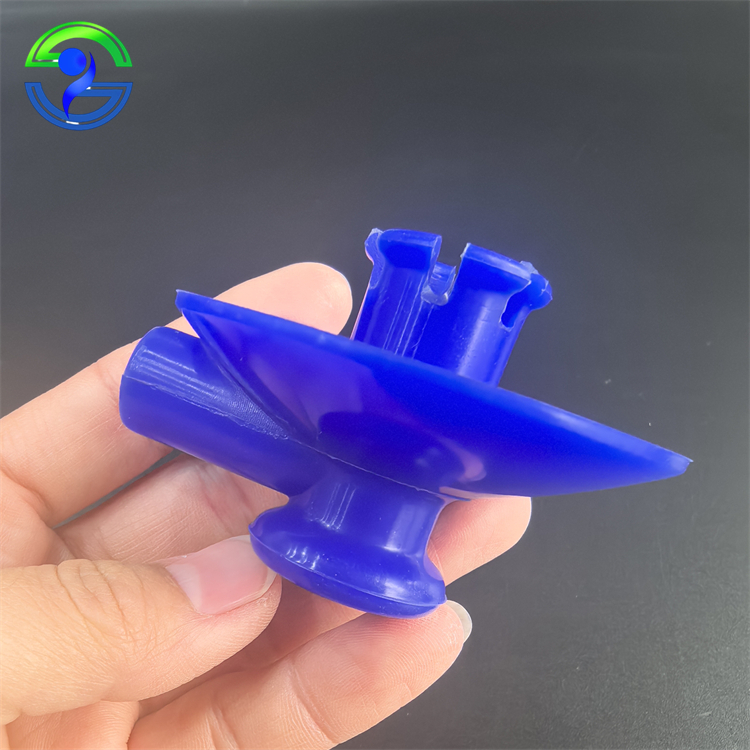

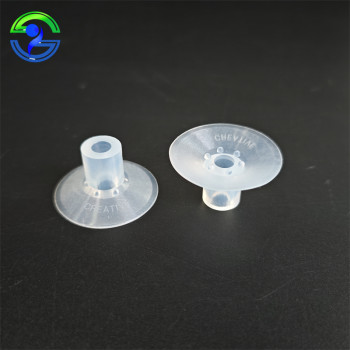

- 扁平吸盘：吸力稳定、刚性好，适合硬质平整板面

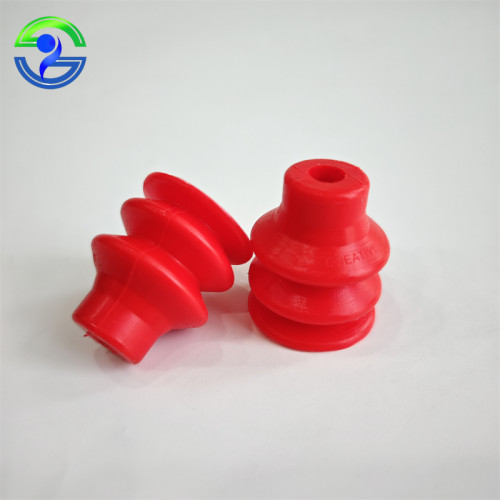

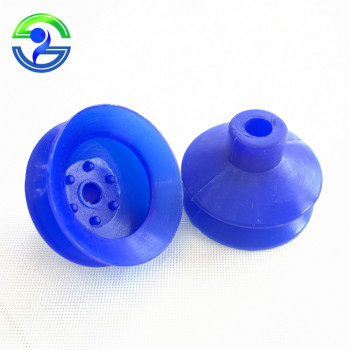

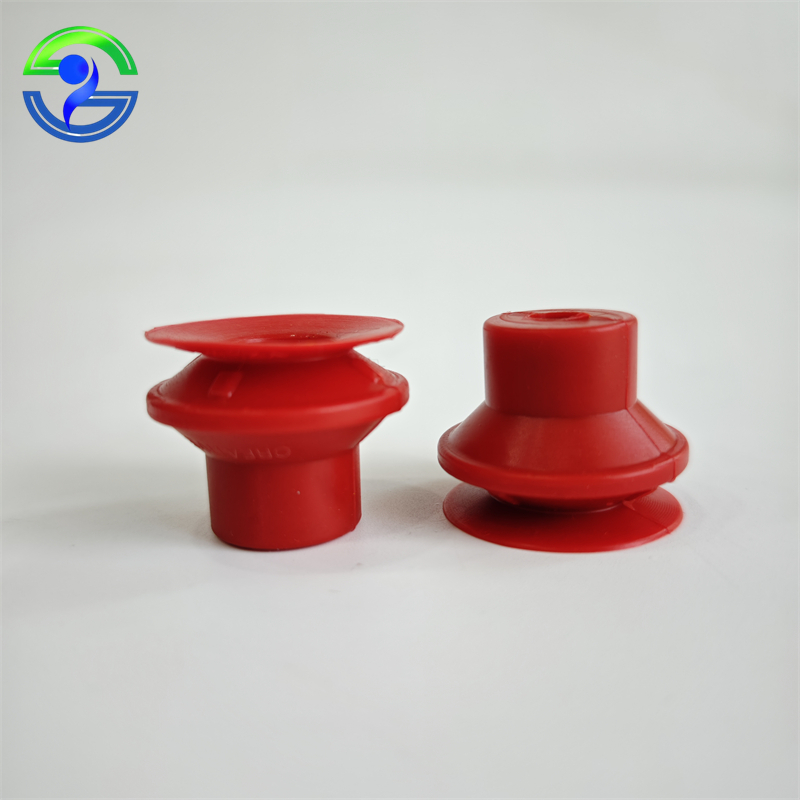

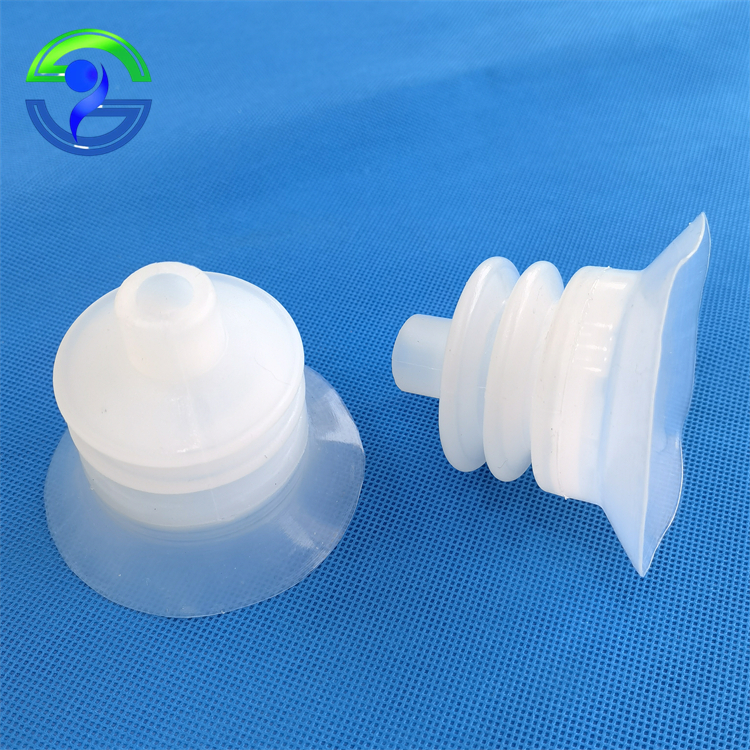

- 波纹风琴吸盘：伸缩缓冲、自适应凹凸面，减震柔性好
- 椭圆形 / 方形吸盘：适配长条、异形工件
- 重型工业吸盘：加厚耐磨，用于重载物料搬运
- 盲板阀专用吸盘：冶金煤气阀门执行器配套密封吸盘
4. 常用材质及特性
- 丁腈橡胶 NBR：耐磨、耐油、耐煤气，通用工业、盲板阀配套吸盘
- 硅胶 VMQ：柔软不伤表面、食品卫生级、耐高温
- 三元乙丙 EPDM：耐水、耐老化、耐酸碱
- 聚氨酯 PU：超高耐磨、高强度重载
- 氟橡胶 FKM：耐高温、耐强腐蚀化工工况
5. 主要特点
唇边柔性密封、吸附响应快、无硬性碰撞、缓冲减震、不伤工件表面、拆装便捷、可往复频繁使用、密封性好真空度稳定。
6. 应用领域
工业机器人自动化抓取、机床上下料、玻璃板材搬运、物流包装机械、门窗安装、冶金盲板阀 / 眼镜阀执行器、气动阀门配件、光伏电子行业、真空吸附工装设备。
