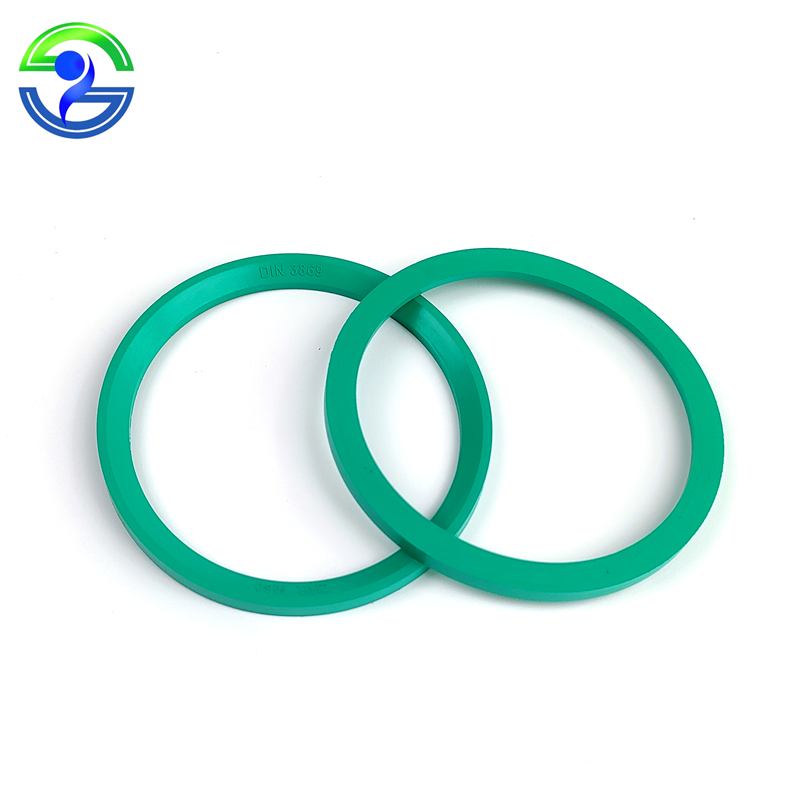

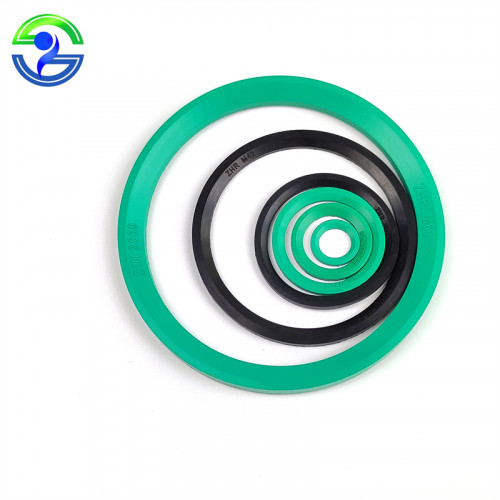

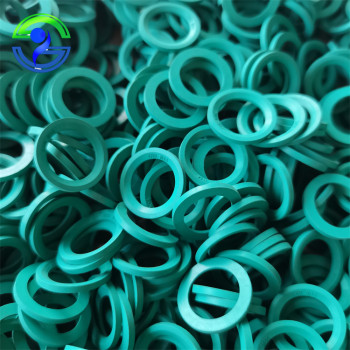

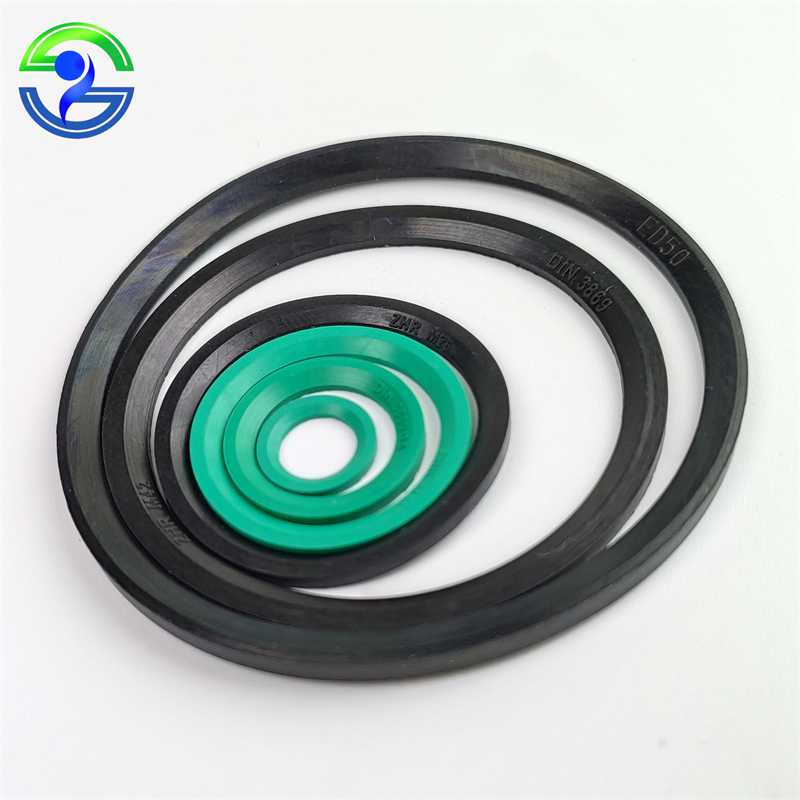

ED 垫片（ED 圈）简介
ED 垫片，又称ED 圈、斜角平垫片、管接头密封件或斜口垫片，是一种符合DIN 3869 德国标准的工业弹性体密封件，专门设计用于轴向静态密封，主要应用在螺纹油口、螺杆端头、管接头、液压堵头和过渡接头等气动液压系统中。
一、基本特性
1. 结构特点
ED 垫片的截面呈直角梯形（斜角向内），这种独特的几何形状使其在高压下几乎保持恒定，机械变形小，与传统 O 型圈相比具有明显优势。
2. 标准规范
遵循DIN 3869-1994 德国标准，确保了产品的互换性和可靠性。
3. 材质选择
| 材质 | 温度范围 | 主要特性 | 适用介质 |
|---|---|---|---|
| 丁腈橡胶 (NBR) | -40℃~120℃ | 良好的耐油性、耐磨性 | 石油、润滑油、液压油 |
| 氟橡胶 (FKM/VITON) | -20℃~200℃ | 耐高温、耐化学腐蚀 | 高温油、酸碱溶液 |
| 三元乙丙橡胶 (EPDM) | -50℃~150℃ | 优异的耐臭氧性、耐候性 | 水、蒸汽、乙二醇 |
| 氢化丁腈 (HNBR) | -40℃~150℃ | 耐油、耐热、耐老化 | 高温液压油、燃油系统 |
硬度范围：邵氏硬度 50~90，常用 80±5 IRHD。
二、工作原理与优势
1. 工作原理
ED 垫片作为轴向静态密封件，通过拧紧螺纹连接件使垫片受到轴向压缩，产生弹性变形，从而在密封面之间形成可靠的密封层，防止流体泄漏。
2. 主要优势
- 高压性能优异：工作压力可达60MPa (600 巴)，超过普通 O 型圈
- 密封稳定性好：在压力循环期间无相对运动，长期保持优异密封性能
- 使用寿命长：机械变形小，减少磨损，延长使用寿命
- 安装简便：无需复杂工具，适合快速装配和维护
三、应用领域

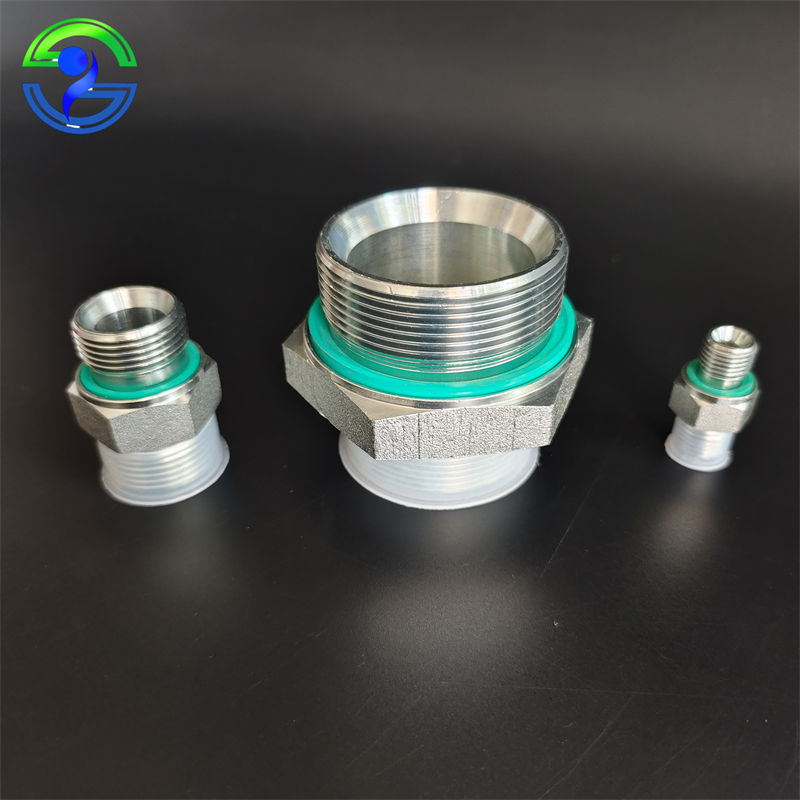

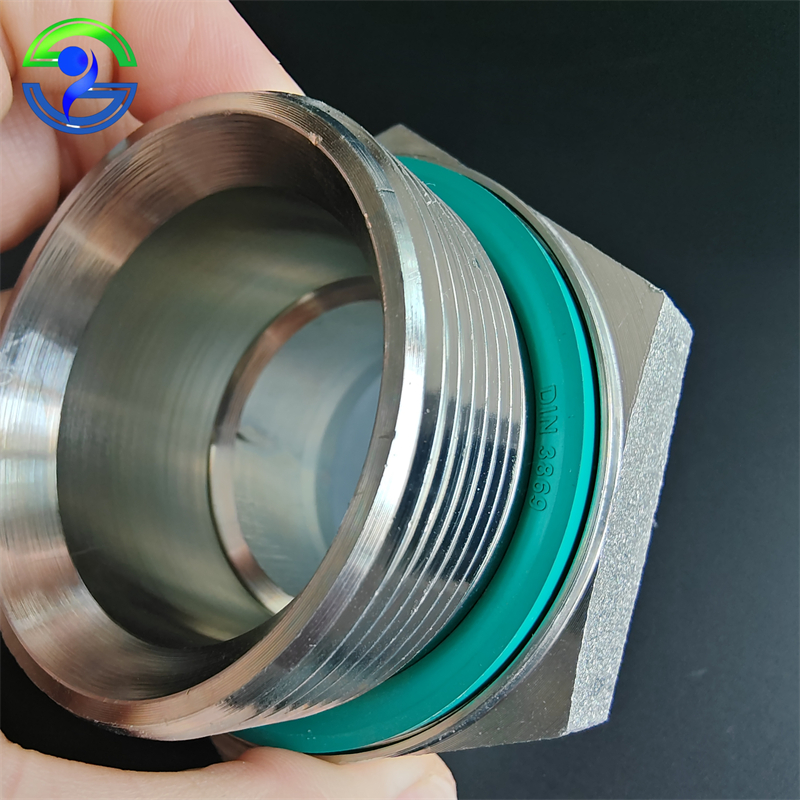

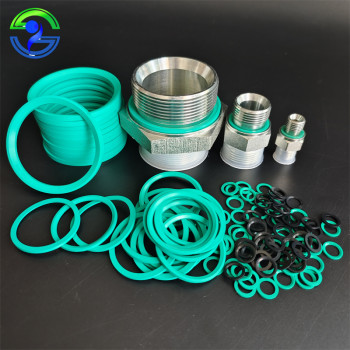

ED 垫片主要用于液压和气动系统中的螺纹油口、管接头、液压堵头、过渡接头等部位的轴向静态密封，广泛应用于：
- 工业液压：液压站、液压缸、液压阀组
- 工程机械：挖掘机、装载机、起重机等设备的液压系统
- 汽车工业：发动机、变速箱、制动系统的液压接头
- 农业机械：拖拉机、收割机等液压部件
- 船舶工业：液压控制系统、燃油系统密封
