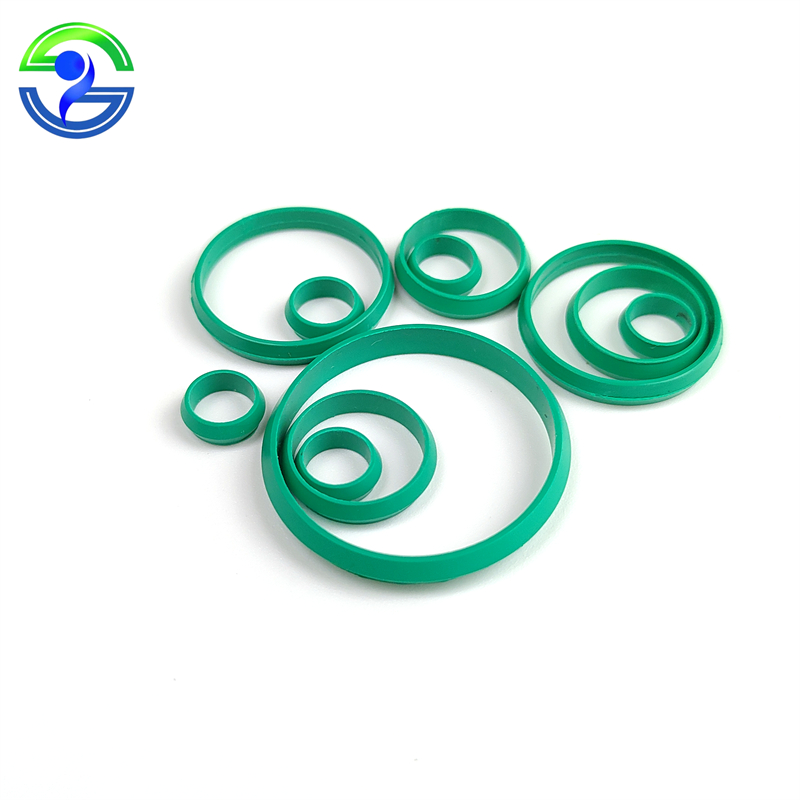

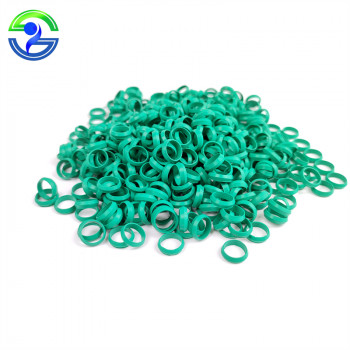

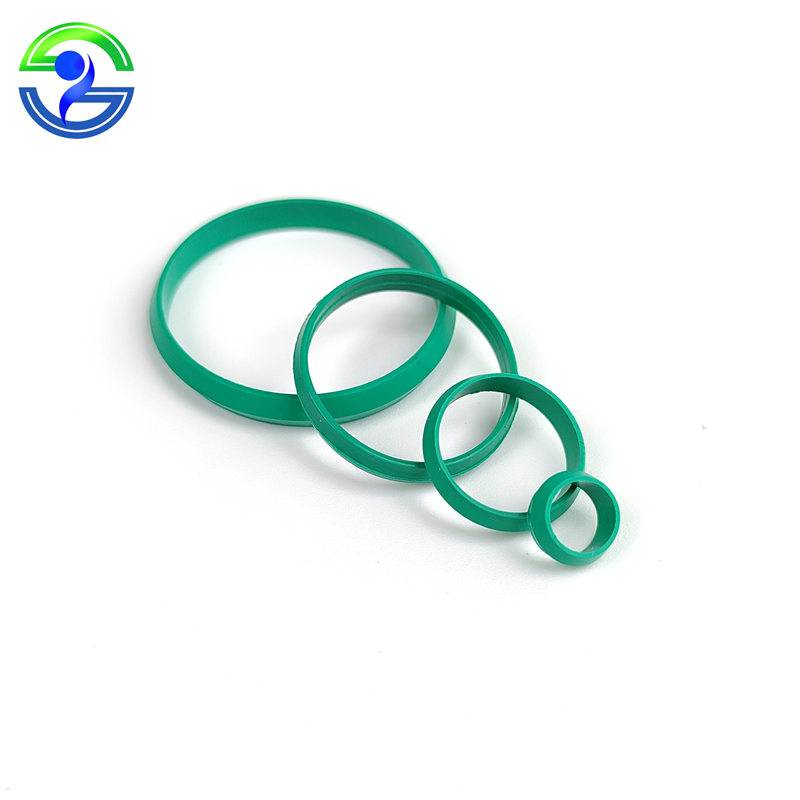

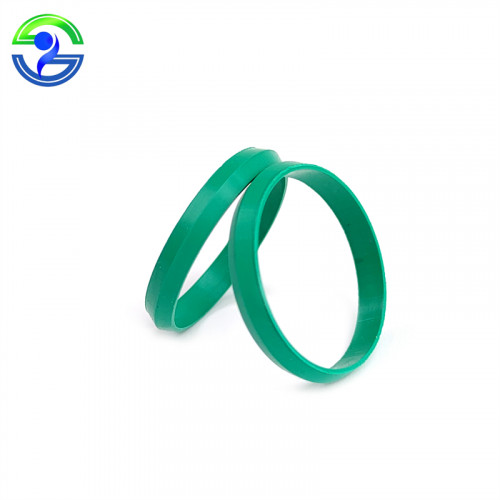

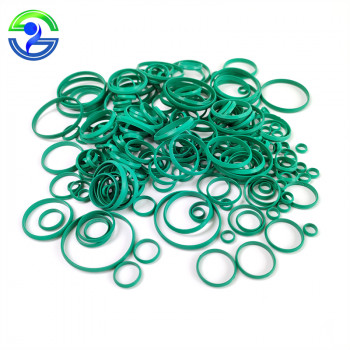

WF-WD 垫片（Walform 软密封环）简介
WF-WD 垫片，又称Walform 软密封环、三角卡入式密封环或ISO 8434-1 标准密封件，是Walform 液压管接头系统专用的弹性体密封组件，由WF 型三角密封圈和WD 型支撑环组成，用于高压液压管路连接的双重密封系统，符合ISO 8434-1 国际标准。
一、基本特性
1. 结构设计
WF-WD 垫片采用三角截面 + 支撑环组合设计，具有以下特点：
- WF 三角密封圈：截面为等腰三角形，边缘呈锋利锐角，安装时嵌入管接头凹槽，形成三重密封接触点
- WD 支撑环：通常为金属材质（碳钢或不锈钢），提供刚性支撑，防止 WF 密封圈在高压下过度变形或被挤出
- 卡入式设计：密封圈与支撑环形成一体结构，安装时不会脱落，便于快速装配和维护
2. 标准规范
遵循ISO 8434-1 国际标准和Walform 系统规范，确保与 Walform 管接头系统的完美匹配和互换性。
3. 材质组合
| 组件 | 常用材质 | 温度范围 | 主要特性 | 适用介质 |
|---|---|---|---|---|
| WF 密封圈 | 丁腈橡胶 (NBR) | -30℃~100℃ | 良好耐油性、耐磨性，成本经济 | 矿物油、液压油、润滑油 |
| 氟橡胶 (FKM/VITON) | -20℃~200℃ | 耐高温、耐化学腐蚀，适合恶劣工况 | 高温油、酸碱溶液、合成油 | |
| 三元乙丙橡胶 (EPDM) | -50℃~150℃ | 优异耐臭氧性、耐候性，适合水基介质 | 水、乙二醇、 |
硬度范围：WF 密封圈通常为邵氏硬度 70~90，常用 75±5 Shore A。
二、工作原理与优势
1. 双重密封机制
WF-WD 垫片通过以下方式实现可靠密封：
- 初始密封：拧紧管接头螺母时，WF 三角密封圈的锐角边缘嵌入接头和管道表面，形成机械预紧密封
- 压力激活密封：系统压力升高时，WF 密封圈被压力推向密封面，三角形截面变形，密封力随压力增加而增强，形成自紧式密封
- 支撑保护：WD 支撑环限制 WF 密封圈的变形范围，防止在高压（最高可达 630 bar）下被挤出，确保长期密封性能
2. 核心优势
- 超高压力能力：静态工作压力可达400 bar，动态工作压力可达250 bar，特殊设计可承受630 bar极端压力
- 双重安全保障：三角密封圈 + 支撑环组合提供双重密封，即使密封圈局部受损，仍能维持基本密封功能
- 抗振动性能：卡入式设计和三角截面在振动环境下保持稳定，不会松动或移位
- 安装便捷：一体化设计无需额外固定，适合快速装配，降低人工成本
- 兼容性强：适用于 Walform 系统的各种管接头类型，包括直通、弯头、三通、变径等
三、应用领域
WF-WD 垫片专为Walform 高压液压管接头系统设计，广泛应用于以下领域：
- 工业液压：液压站、大型液压机、注塑机的高压管路连接
- 工程机械：挖掘机、装载机、起重机等重型设备的液压系统，适合振动和冲击工况
- 农业机械：拖拉机、收割机等农用设备的液压管路，适应户外恶劣环境
- 船舶工业：船舶液压控制系统、舵机系统、甲板机械液压管路
- 能源行业：石油钻井平台、风力发电设备的液压系统，适合高压和腐蚀介质环境
