钢厂冶金行业专用的D 型绝缘垫（也叫 D 型绝缘环、电炉短网 D 型垫块、鼓型绝缘垫），是电弧炉 / 矿热炉炼钢设备的核心专用绝缘零部件。
一、为什么叫「D 型垫」？（结构外形定义）

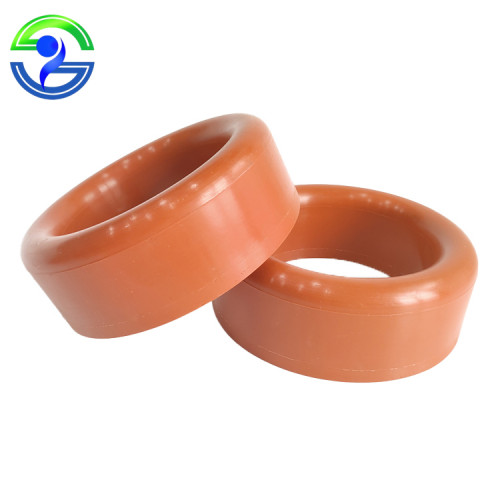

从侧面看，产品下半部分是垂直直壁圆柱，上半外圈是超大 R 圆滑圆弧鼓面，整体截面轮廓刚好呈大写字母D形态，因此行业统一命名为D 型垫。和普通直角平圈完全区别：
- 普通平垫：内外棱角尖锐，有尖角
- 钢厂 D 型垫：上部全圆弧无尖角、鼓型过渡，是专门针对钢厂高压环境的优化结构
二、核心应用场景（钢厂专用定位）
专门配套炼钢厂电弧炉、精炼炉、矿热炉、铁合金炉的短网高压大电流系统：短网 = 变压器二次侧→水冷铜管 / 铜排→导电横臂→石墨电极的整条大电流导电回路，D 型垫安装在：
- 短网铜排 / 铜管绝缘支撑、吊挂隔离垫块
- 导电横臂绝缘隔层、铜瓦绝缘衬垫
- 水冷电缆接头绝缘防护环
- 炉体高压带电体对地绝缘隔离
是钢厂炼钢设备防漏电、防杂散电流、防设备烧毁的关键安全件。
三、钢厂专用材质选型
针对钢厂高温、强电磁、大电流、粉尘恶劣环境，分 2 种主流材质：
| 材质类型 | 核心优势 | 适用钢厂场景 |
|---|---|---|
| 耐高温阻燃硅橡胶 | 耐高低温 - 60~220℃、耐电弧、耐电晕、高弹性减震、绝缘稳定、抗老化、阻燃自熄 | 动态震动短网、需要缓冲抗压、高温辐射环境 |
| 天然橡胶 | 超强抗撕裂、抗拉伸、耐动态疲劳，极低压缩永久变形，长期挤压不塌陷 | 减震最优 + 长期挤压不塌陷保 D 型圆弧 + 抗疲劳不开裂 + 天然绝缘 + 低温耐候 + 高性价比 |
均为电力冶金行业标准橘红（铁红）绝缘色，绝缘电阻≥10¹²Ω・cm，满足钢厂高压绝缘要求。
四、D 型结构核心设计优势（钢厂专用核心价值）
钢厂短网是低压超大电流、强交变电磁场环境，直角尖角绝缘垫极易产生尖端电晕放电、爬电击穿、发热烧毁，D 型垫专门解决这个痛点：
- ✅ 全圆弧无棱角：均匀电场，彻底消除尖端放电、电晕打火隐患，避免绝缘击穿烧毁
- ✅ 鼓型承压结构：抗压抗挤压，炼钢设备震动下不变形、不碎裂
- ✅ 一体模压成型：无接缝、不分层，杜绝大电流下内部击穿
- ✅ 圆弧自均压：高压大电流下电场分布均匀，大幅降低绝缘老化速度，使用寿命是普通直角垫 3 倍以上
- ✅ 弹性缓冲：吸收设备震动、热胀冷缩应力，保护铜排 / 铜管不被硬压损伤
五、钢厂环境专属性能指标
- 电气性能：工频耐压满足电炉短网低压大电流绝缘要求，防杂散电流、防涡流发热、防外壳漏电
- 耐温性能：长期耐受炉体辐射高温 180℃+，短期耐电弧高温灼烧
- 机械性能：高抗压、抗撕裂、耐粉尘油污、耐电磁老化，适合钢厂长期恶劣工况
- 安全性能：阻燃等级 UL94 V0，电弧灼烧不燃烧、不释放有毒烟气
六、和普通绝缘平垫对比（钢厂为什么必须用 D 型）
| 对比项 | 钢厂专用 D 型垫 | 普通直角绝缘平垫 |
|---|---|---|
| 电场性能 | 圆弧均压，无尖端电晕放电 | 尖角集中电场，极易打火击穿 |
| 使用寿命 | 钢厂工况 1~3 年 + | 3~6 个月易老化烧毁 |
| 抗震缓冲 | 鼓型弹性承压，减震抗压 | 刚性直角，震动易开裂脱落 |
| 适配环境 | 冶金高温强电磁短网专用 | 普通配电室低压静态环境 |
七、规格与定制
支持按钢厂短网尺寸非标定制全规格：内径、外径、高度、圆弧 R 角、硬度、耐压等级均可按需生产，完全匹配各厂家电弧炉 / 矿热炉原装安装尺寸。
