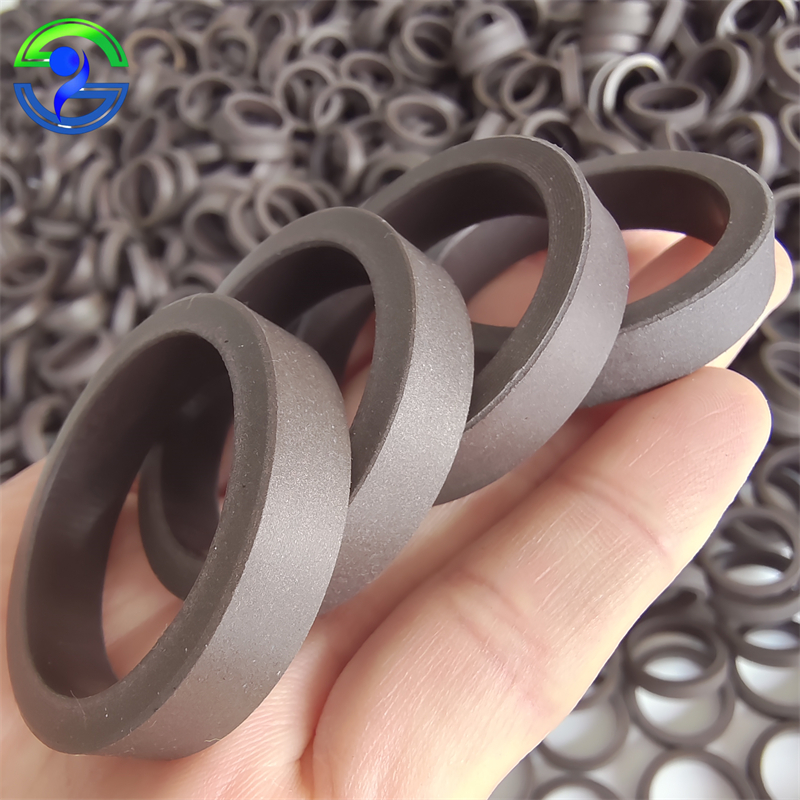

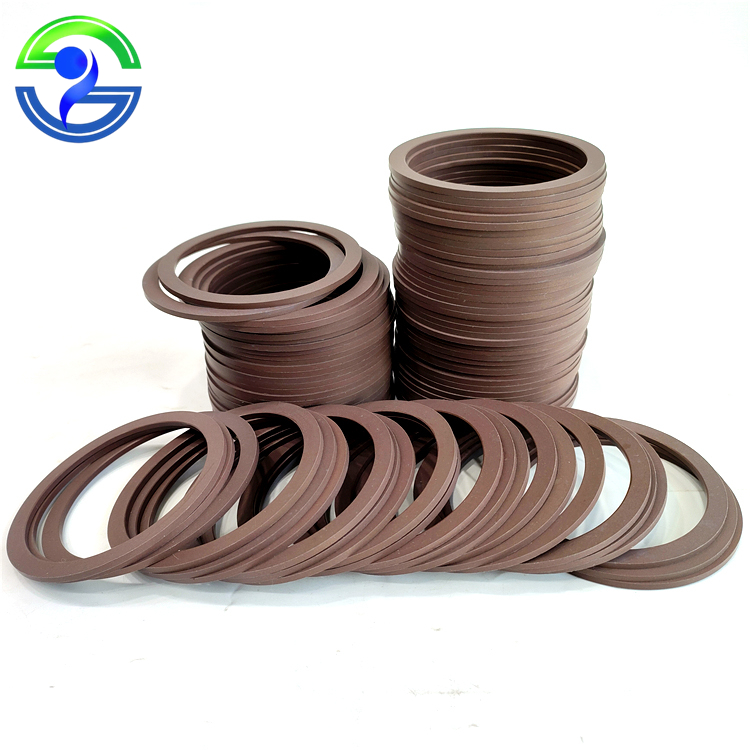

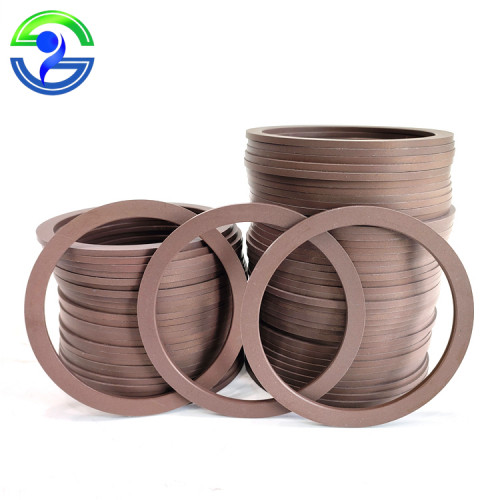

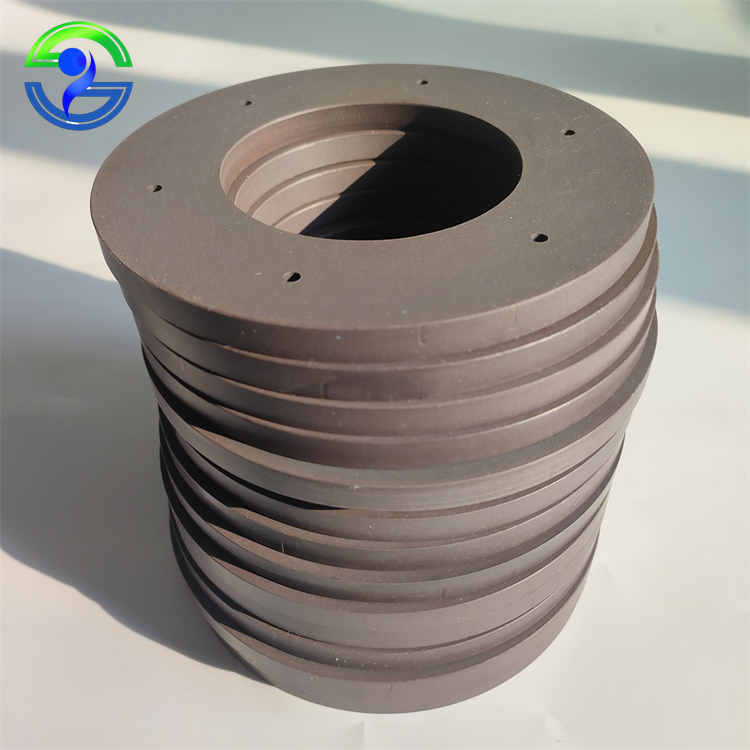

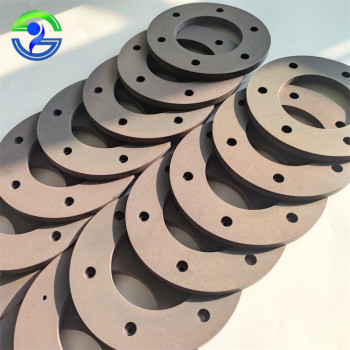

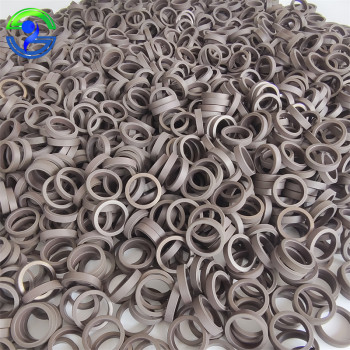

四氟铜粉垫片，全称铜粉填充聚四氟乙烯垫片（Copper Powder Filled PTFE Gasket），又称青铜粉改性铁氟龙垫片，是在纯聚四氟乙烯基体中均匀填充铜粉（或青铜粉）制成的高性能密封元件，旨在克服纯 PTFE 的冷流性、低强度、耐磨性差等缺点，同时保留其核心耐腐蚀性。
一、核心改性原理与特性
1. 改性机制
铜粉（通常为青铜粉）在 PTFE 基体中形成刚性支撑骨架，阻碍聚合物分子链滑移，显著提升材料的机械强度与抗变形能力；铜的导热性改善了 PTFE 的散热性能；金属颗粒增强耐磨性，形成自润滑界面。
2. 关键性能对比（纯 PTFE vs 铜粉填充 PTFE）
| 性能指标 | 纯 PTFE 垫片 | 四氟铜粉垫片 | 提升效果 |
|---|---|---|---|
| 颜色 | 白色 | 青铜色 / 铜黄色 | 易于区分 |
| 密度 | 2.1-2.2 g/cm³ | 3.5-3.8 g/cm³ | 密度提升 60%+ |
| 硬度 | 约 55 Shore D | 65-75 Shore D | 硬度提升显著 |
| 耐温范围 | -180℃~260℃ | -180℃~260℃ | 保持 PTFE 宽温域特性 |
| 耐压 | 约 10MPa | 可达 30MPa | 耐压提升 2 倍 + |
| 耐磨性 | 一般 | 极高（纯 PTFE 的 100 倍 +） | 耐磨寿命大幅延长 |
| 抗蠕变性 | 较差 | 优异 | 抗冷流能力提升数倍 |
| 导热系数 | 低（0.25 W/m・K） | 显著提高 | 散热性能增强，减少热积聚 |
| FDA 认证 | 通常有 | 一般无 | 不适用于食品直接接触 |
3. 核心优势
- 机械强度强化：刚性骨架结构大幅提升抗压、抗变形能力，适合高压工况
- 抗冷流性卓越：长期压力下形状稳定性佳，减少泄漏风险
- 耐磨自润滑：铜粉提供润滑效果，适用于动密封或频繁拆卸场景
- 热管理优化：更好的导热性保护密封面，降低局部过热风险
- 化学稳定性：基本保留 PTFE 耐腐蚀性，适用于多数酸碱介质（除强氧化性酸）
二、常见类型与规格
- 类型分类
- 纯填充型：100% 铜粉填充 PTFE，适用于高压耐磨工况
- 复合增强型：铜粉 + 其他填料（如石墨、二硫化钼），进一步提升特定性能
- 夹包型：铜粉 PTFE 包覆弹性内芯，结合弹性与高强度
- 标准规格
- 板材尺寸：常见 1220mm×1220mm，厚度 1-10mm，可定制
- 垫片尺寸：根据法兰标准（如 ANSI、DIN、GB）定制，内径 10mm~2000mm 均可生产
- 铜粉含量：常见填充比例 25%-60%，含量越高，强度与耐磨性越好，柔韧性略有下降
- 制作工艺
- 模压工艺：适用于标准尺寸，密度均匀，性能稳定
- 车削工艺：适合大直径、异形垫片，加工灵活
三、典型应用领域
四氟铜粉垫片特别适合高压、高温、高磨损、动态密封等纯 PTFE 难以胜任的工况：
- 液压与气动系统：油缸、气缸、阀门密封，耐受高压与往复运动摩擦
- 机械制造：机床导轨、滑块、轴承密封，提供自润滑与耐磨保护
- 石油化工：高压管道、反应釜、泵体法兰密封，抗蠕变与耐腐蚀兼顾
- 汽车工业：变速箱、发动机、液压系统密封，适应严苛工况
- 电力设备：高压开关、变压器密封，兼具绝缘与高强度
- 重型机械：工程机械、矿山设备密封，耐受冲击载荷与粉尘环境
不适用场景：食品医药直接接触（无 FDA 认证）、强氧化性介质（如浓硝酸）、超高真空环境
四、安装与使用要点
- 安装规范
- 垫片需居中放置，避免偏装导致受力不均
- 螺栓紧固采用对称分步法，控制扭矩（建议比纯 PTFE 垫片增加 15%-20%）
- 避免过度压缩（压缩率控制在 20%-30%），防止铜粉骨架损坏
- 使用限制
- 虽然强度提升，但仍属一次性密封件，拆卸后应更换新垫片
- 不适用于快速温度骤变（>100℃/min）工况，避免材料开裂
- 与碳钢接触时需注意电偶腐蚀风险，建议使用绝缘垫片隔离
- 储存条件
- 阴凉干燥环境储存，避免阳光直射与油污污染
- 远离尖锐物体，防止划伤表面影响密封效果
