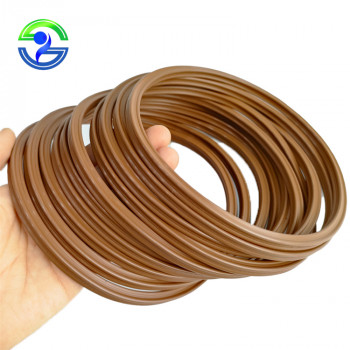

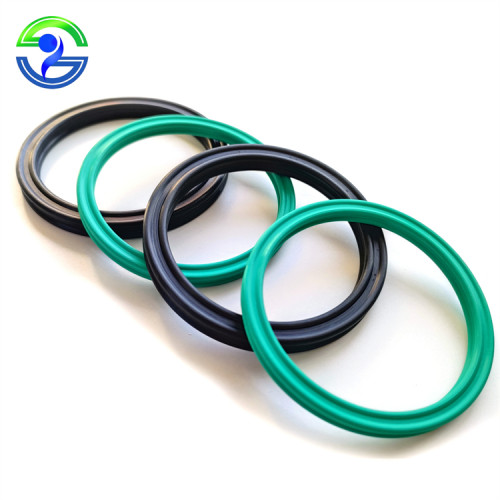

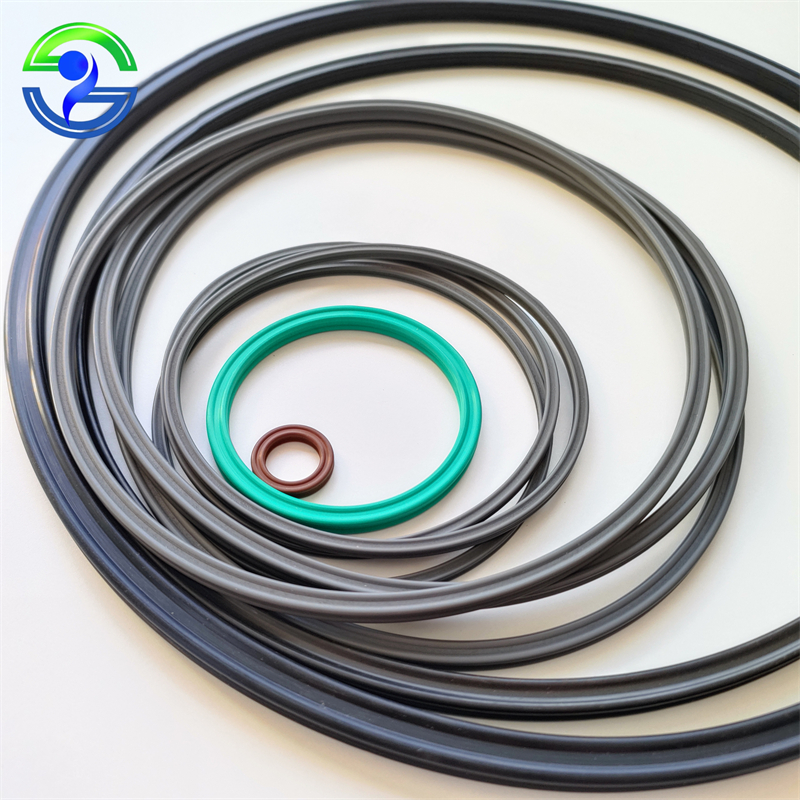

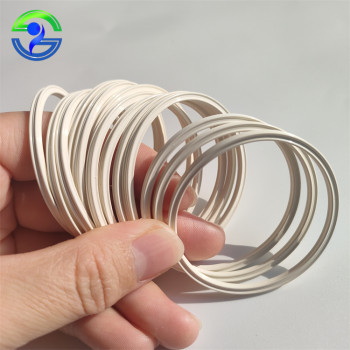

星型圈是一种截面呈 **"X" 形 ** 的高性能橡胶密封件，作为 O 型圈的重要改进型产品，其独特的四唇口设计使其在动态密封领域表现尤为出色，广泛应用于液压、气动、汽车、医疗等工业领域。
一、基本定义与结构特点
星型圈（又称 X 型圈或 Quad Ring）是一种无接缝圆形环密封件，核心特征是四个对称分布的密封唇口和截面中部的封闭空腔结构。
| 结构特征 | 详细说明 | 优势 |
|---|---|---|
| 四唇口设计 | 上下左右四个方向各形成一道密封唇，与沟槽接触形成多线密封 | 密封更可靠，高压下抗挤出能力强 |
| X 形截面 | 非圆形截面，区别于 O 型圈的圆形设计 | 避免往复运动时滚动扭曲，提高密封稳定性 |
| 内部空腔 | 截面中部存在相对封闭的空腔 | 压力均匀传递，降低接触应力，提高弹性恢复能力 |
| 飞边位置 | 模具分型面设在两个唇之间 | 飞边不会影响密封效果，无需额外修边处理 |
| 润滑容腔 | 密封唇之间形成微小储油空间 | 改善启动状况，降低摩擦阻力和温升 |
二、工作原理
星型圈是自身具有弹性密封性能力的双作用密封件，工作原理如下：
- 预压缩密封：初始安装时的预压缩产生径向或轴向接触应力，形成基础密封屏障
- 压力增强密封：系统压力与预压缩应力叠加，密封力随压力增加而增大
- 压力均匀传递：在压力作用下，星型圈如同高表面张力流体，将压力均匀向各个面传递
- 多唇协同密封：四个密封唇口形成多重屏障，有效阻止介质泄漏，即使一道唇口受损，其余唇口仍能维持密封功能
三、主要材质与规格
1. 常用材质
| 材质 | 英文缩写 | 适用温度 | 适用介质 | 特点 |
|---|---|---|---|---|
| 丁腈橡胶 | NBR | -40℃~120℃ | 矿物油、液压油、燃油 | 耐磨、耐油，性价比高，应用最广泛 |
| 氟橡胶 | FKM/Viton | -20℃~200℃ | 强化学介质、高温油液 | 耐化学性、耐高温性优异，适用于苛刻工况 |
| 硅橡胶 | VMQ | -60℃~230℃ | 空气、水、弱酸弱碱 | 极佳的耐寒性和耐热性，透气性低 |
2. 标准规格
- 尺寸标准：符合美标 AS568标准，可与同规格 O 型圈沟槽直接互换使用，无需修改设计
- 常规硬度：70 度邵氏 A（根据不同工况可选择 60-90 度）
- 安装方式：与 O 型圈类似，可直接安装在标准沟槽中，安装损伤风险低于 O 型圈
四、应用领域
星型圈主要适用于动态密封，同时也可用于静态密封，应用范围广泛：
1. 液压系统
- 液压缸：活塞、活塞杆密封，减少启动阻力，避免爬行现象
- 液压阀、泵轴等高压部件，适用于高频往复运动工况
2. 气动系统
- 气缸、气阀、压缩机等气动设备，防止压缩空气泄漏，提高能效
- 气动执行元件，适用于高速往复运动场景
3. 汽车工业
- 发动机、变速箱、减震器中的精密密封
- 制动系统、转向系统等关键部位
4. 特殊行业应用
- 医疗与制药设备：符合卫生标准，用于泵、阀等场合
- 食品加工设备：无毒材质可选，满足食品级要求
- 工程机械与航空航天：适应极端温度、压力及介质环境
- 密封摆动、旋转或螺旋运动的轴或心轴
五、适用工况与限制
适用工况
- 工作压力：通常适用于0-40MPa的液压系统和0-10MPa的气动系统
- 工作速度：往复运动速度可达0.5-1m/s，旋转运动速度可达2-5m/s
- 工作温度：根据材质不同，范围从 - 60℃到 230℃不等
- 适用介质：矿物油、液压油、燃油、水、空气及部分化学介质
限制条件
- 不适用于超高压力（>40MPa）或超高速（>5m/s）工况，需特殊设计
- 与某些强腐蚀性介质（如浓酸、浓碱）接触时，需选择专用材质（如全氟橡胶）
- 安装时需避免尖锐边缘划伤密封唇口，否则会影响密封性能
