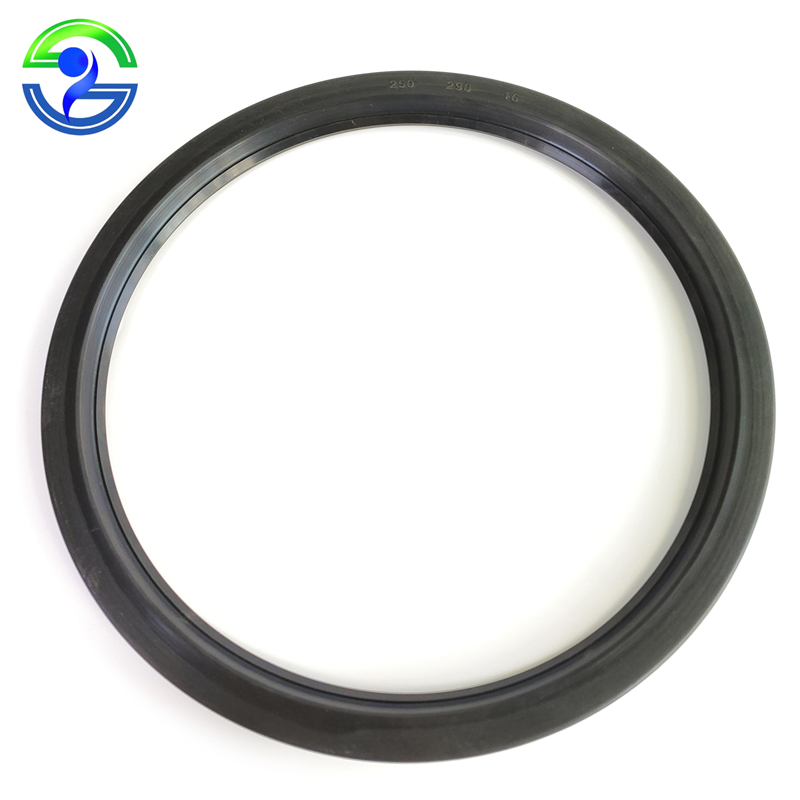

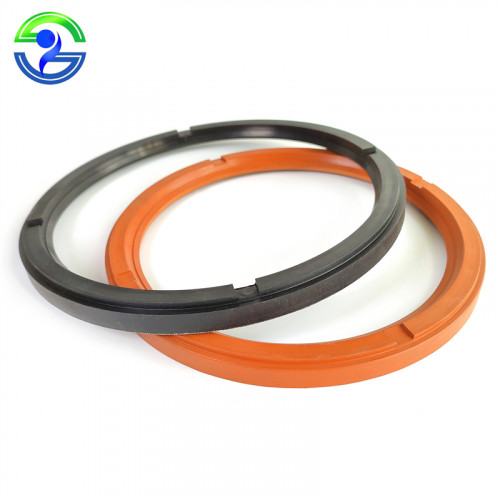

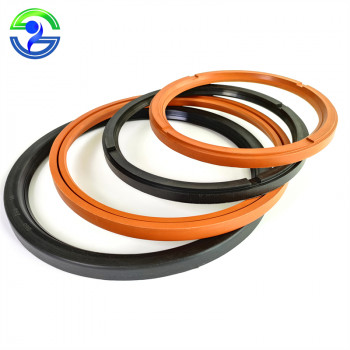

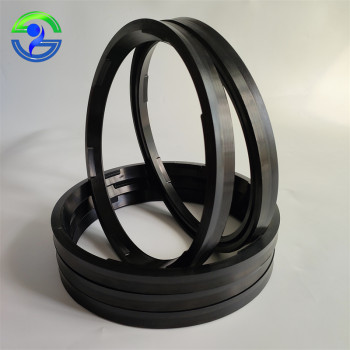

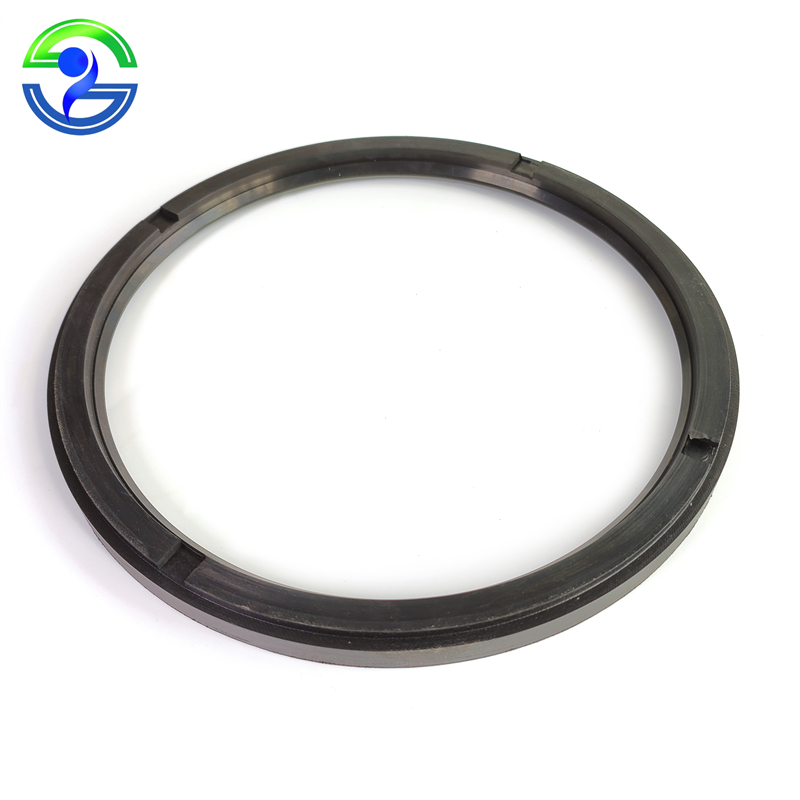

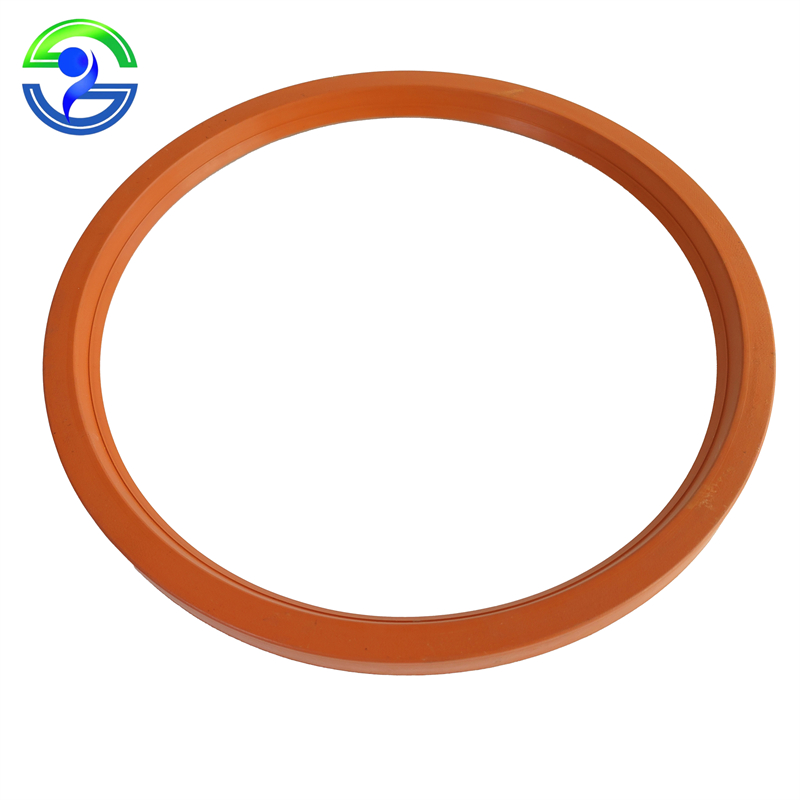

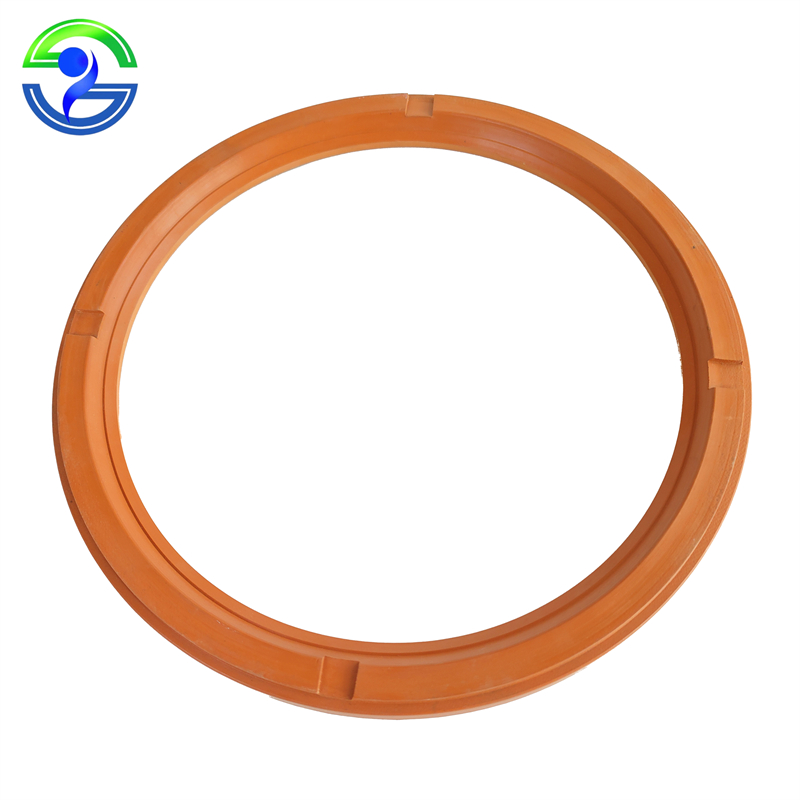

J 型夹布油封 R35/R37 全面介绍
J 型夹布油封 R35/R37 是重型机械领域广泛应用的无骨架旋转唇形密封圈，也常被称为 J 型加布油封，以其高强度、高耐磨性和优异密封性能著称，特别适用于大直径轴的密封场景。以下是核心信息与详细说明：
一、核心结构与设计特点
R35/R37 油封采用夹织物增强外缘 + 弹性密封唇 + 抱紧弹簧三位一体设计，结构稳固且密封可靠：
| 结构部件 | 功能说明 |
|---|---|
| 夹织物增强外缘 | 采用高强度纤维织物（如尼龙、涤纶）与橡胶复合，提供出色的刚性与耐磨性，确保静态密封可靠 |
| 弹性密封唇 | 由丁腈橡胶或氟橡胶制成，与轴表面紧密贴合，实现动态密封 |
| 抱紧弹簧 | 提供持久径向预紧力，补偿密封唇磨损，维持稳定密封性能 |
| 外径环形槽 | R35/R37 均在外径设有润滑槽，省去沟槽加工，便于安装与润滑 |
二、R35 与 R37 的关键区别
两种型号结构相似，核心差异在于润滑适配性：
| 型号 | 适用工况 | 设计特点 |
|---|---|---|
| R35 | 充分润滑环境 | 标准设计，适用于润滑充足的重型机械传动部位 |
| R37 | 润滑不足环境 | 外径带特殊润滑油槽，可储存额外润滑剂，适应边界润滑条件 |
三、技术参数与性能指标
| 性能项目 | 技术参数 | 备注 |
|---|---|---|
| 工作压力 | ≤0.05MPa | 适用于低压工况 |
| 工作温度 | -40℃～+200℃ | 取决于材料选择 |
| 线速度 | ≤25m/s | 旋转轴允许速度 |
| 适用介质 | 矿物油、润滑油、润滑脂、水等 | 通用工业介质 |
| 表面光洁度 | 轴表面 Ra≤0.6μm，Rt≤4μm | 确保密封效果与寿命 |
| 执行标准 | HG4-338-66 | 可替代 Busak+Shamban TRL 型、CFW-Simmerring R35/R37 型 |
四、材料选择指南
根据工况温度与介质特性选择合适材料：
| 材料类型 | 温度范围 | 适用场景 | 特点 |
|---|---|---|---|
| 丁腈橡胶 (NBR)+ 丁腈夹布 | -40℃～+120℃ | 一般工业环境，矿物油介质 | 性价比高，耐油性好 |
| 氟橡胶 (FKM)+ 氟橡胶夹布 | -20℃～+200℃ | 高温、强腐蚀环境 | 耐高温、耐化学性优异 |
| 氢化丁腈 (HNBR)+ 夹布 | -40℃～+150℃ | 苛刻工况，需耐油耐磨 | 综合性能佳，抗老化性强 |
五、典型应用场景
R35/R37 油封主要用于大直径旋转轴密封，尤其适用于以下领域：
- 冶金行业：轧机轴承座、轧辊轴端、连铸机等高温重载设备
- 重型机械：矿山机械、工程机械传动部件、大型齿轮箱轴头
- 能源领域：风力发电设备、水电站大型转轴
- 其他行业：造纸机械、船舶工业、研磨机等需要大直径密封的设备
六、安装与使用要点
- 安装要求：
- 腔体应为轴向设计，避免油封偏斜
- R35 需轴向压缩至名义尺寸 L，R37 需适当压缩变形
- 开式腔体需带盖板和螺钉固定
- 维护建议：
- 确保密封区域清洁，避免杂质进入
- 定期检查润滑情况，R37 可通过外径沟槽补充润滑
- 发现泄漏或异常磨损时及时更换
