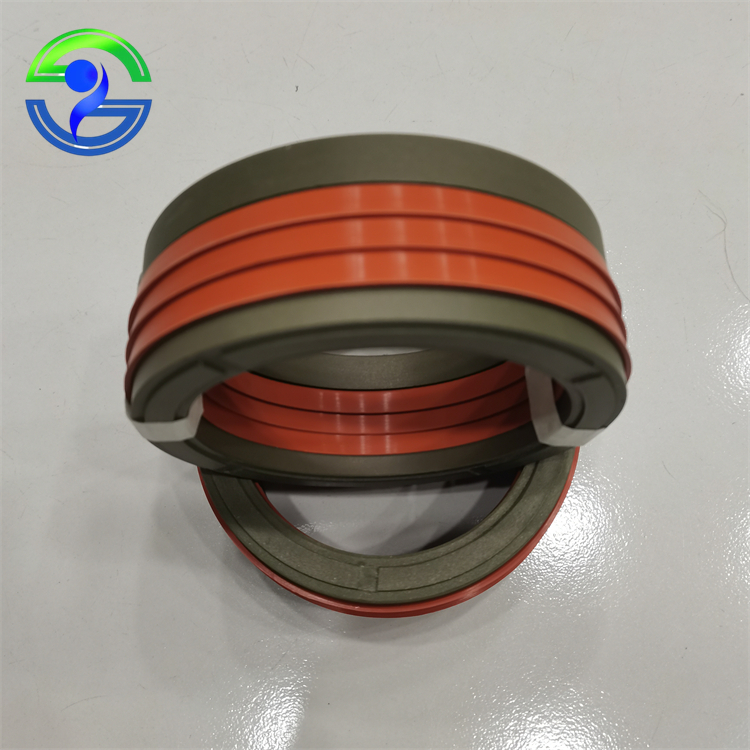

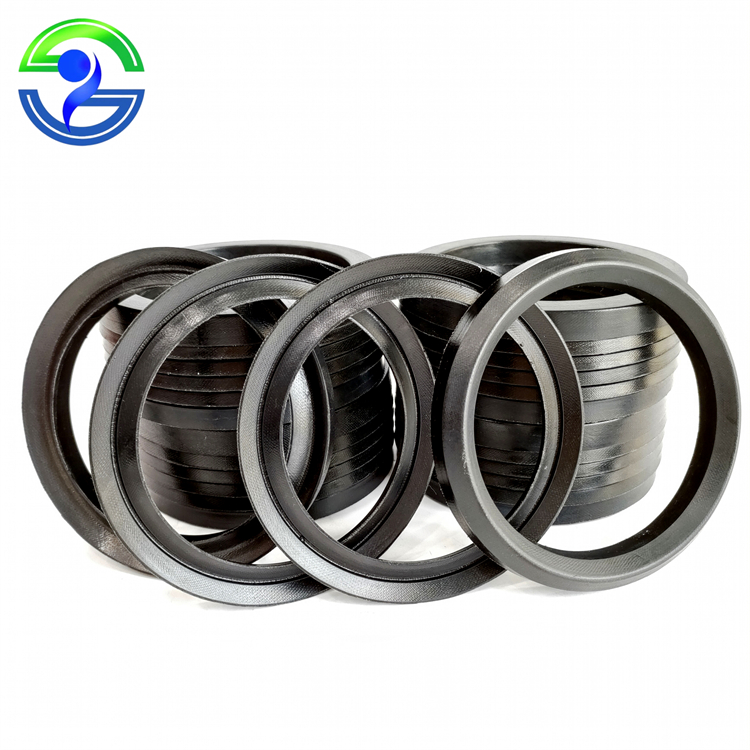

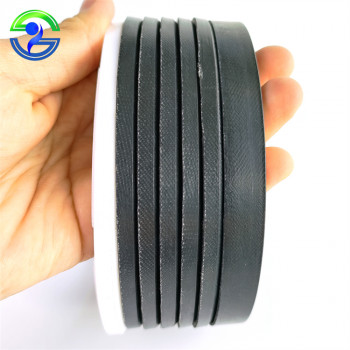

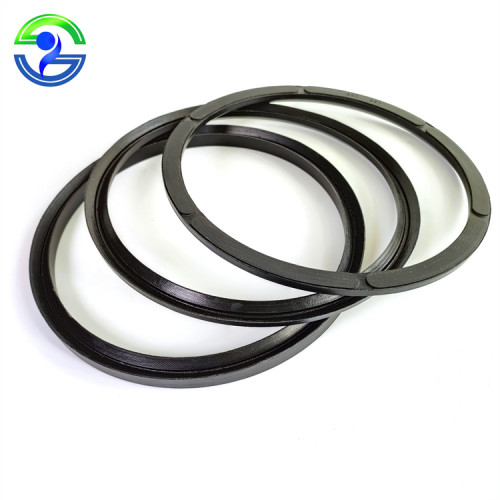

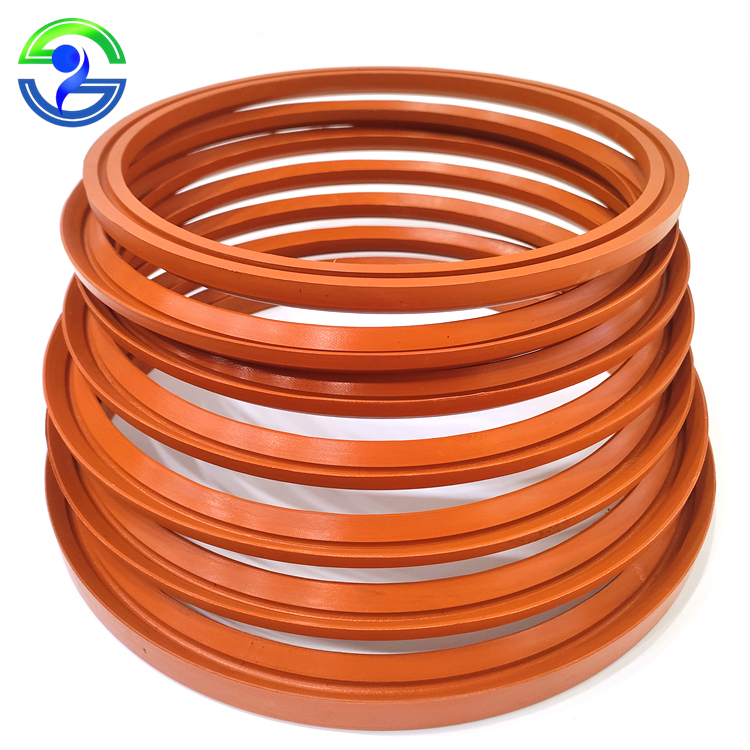

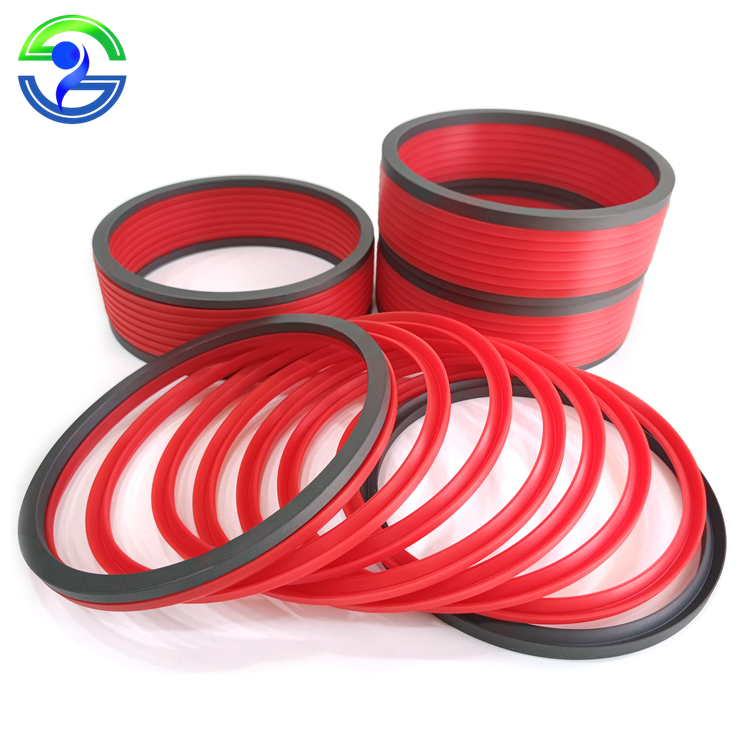

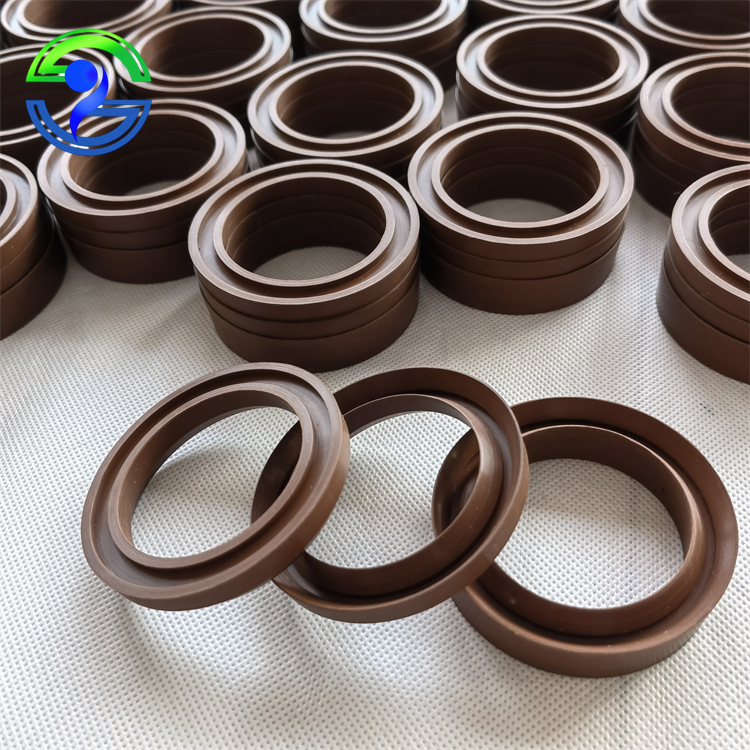

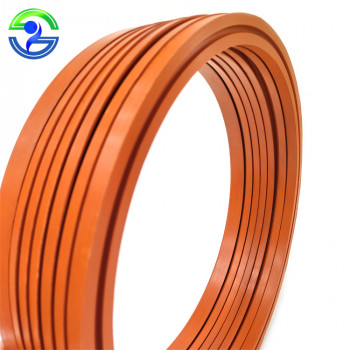

V 型组合油封（V 型夹布组合密封 / Vee Packing）全面介绍
V 型组合油封是一种多部件组合的唇形密封系统，核心特征为V 形截面设计，在压力作用下能自动增强密封效果，特别适用于高压往复运动场景，如液压油缸、往复式压缩机等设备的密封需求。
一、基本结构组成

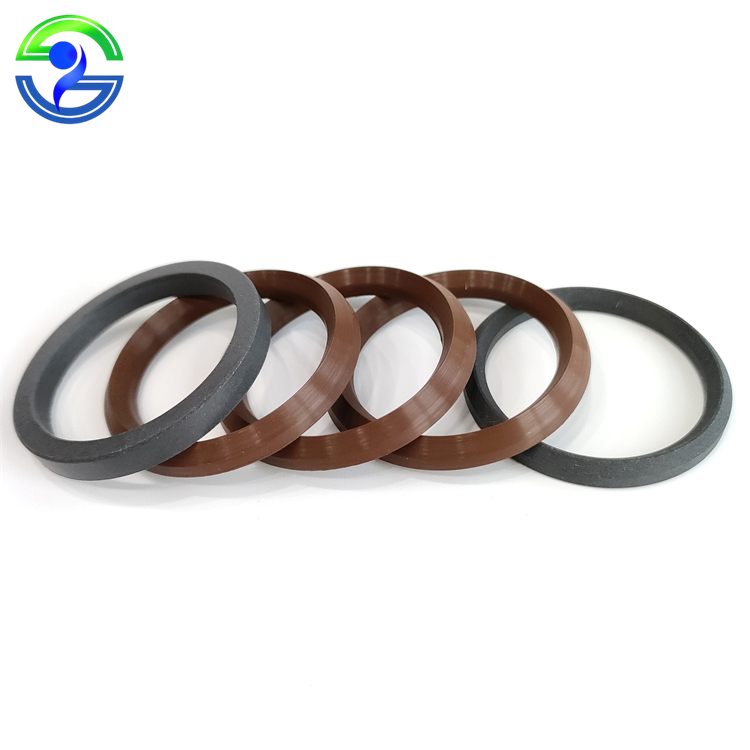

V 型组合油封通常由三个核心部件组成完整密封系统，根据压力等级可增加 V 形密封环数量：
表格
| 部件 | 位置 | 材质 | 核心作用 |
|---|---|---|---|
| 压环（受压环 / 施力圈） | 介质压力侧 | POM、金属、硬塑料 | 承受并均匀传递介质压力，防止 V 形环被高压挤出 |
| V 形密封环 | 中间层（1~7 个） | 聚氨酯、丁腈橡胶 (NBR)、氟橡胶 (FKM)、夹布橡胶 | 核心密封元件，V 形唇口在压力下张开紧贴密封面，形成多道密封防线 |
| 支撑环（耐磨环 / 底环） | 非压力侧 | POM、PTFE、青铜 | 提供支撑，防止密封件过度变形，引导介质流向，保护密封环 |
特殊高压工况还会增加抗挤出环，防止密封材料被高压挤入间隙。
二、核心工作原理
V 型组合油封通过双重密封机制实现高效密封，压力越高密封效果越好：
- 初始预紧密封：安装时通过压盖施加轴向预紧力，使 V 形唇口产生径向张力，紧密贴合轴和缸筒表面，形成初始密封界面。
- 压力自增强密封：系统加压时，介质压力作用于 V 形环的内侧斜面，使唇口进一步张开，接触应力随压力升高而增大，实现 "压力越高，密封越好" 的自补偿效果。
- 多级降压机制：多个 V 形环叠加形成阶梯式密封，泄漏介质需依次通过各道密封环，压力逐级降低，显著提升密封可靠性，最高可承受60MPa 以上的超高压。
三、性能特点与优缺点对比
✅ 主要优势
- 耐高压能力强：标准结构可承受40MPa，多环组合可达60MPa+，超普通 O 型圈和 U 型圈。
- 自补偿能力好：唇口磨损后可通过调整预紧力或压力作用自动补偿，延长使用寿命。
- 适应性广泛：
- 适用于往复运动（主要）、低速旋转和螺旋运动。
- 对液压油清洁度和配合件表面光洁度要求相对较低，能容忍一定颗粒污染和表面划痕。
- 可适应较大的径向间隙和偏心工况。
- 可维护性佳：部分结构无需整体拆卸液压缸即可更换密封件。
⚠️ 主要缺点
- 摩擦阻力较大：尤其在低压启动和多环组合时，可能导致启动压力偏高。
- 轴向空间需求大：需要较深的沟槽和较宽的轴向安装空间，限制了在紧凑型设备中的应用。
- 安装调整复杂：需严格按顺序组装，预紧力调整需平衡密封性与摩擦力，过紧易导致过热磨损，过松则可能泄漏。
- 低速爬行风险：在低速、重载工况下可能出现爬行现象，影响运动平稳性。
四、材料选择指南
V 形密封环的材料直接影响密封性能和适用工况，常见选择如下：
表格
| 材料类型 | 适用温度 | 介质兼容性 | 特点 | 典型应用 |
|---|---|---|---|---|
| 夹布橡胶 | -30℃~100℃ | 矿物油、液压油 | 高强度、耐磨、抗挤出 | 高压液压系统、工程机械 |
| 聚氨酯 (PU) | -40℃~110℃ | 矿物油、水 - 乙二醇 | 优异耐磨性、抗撕裂 | 高压油缸、往复泵 |
| 丁腈橡胶 (NBR) | -30℃~120℃ | 矿物油、燃油 | 良好弹性、耐油性 | 一般工业液压系统 |
| 氟橡胶 (FKM) | -20℃~200℃ | 热油、化学品 | 耐高温、耐化学腐蚀 | 高温高压、化工设备 |
| PTFE 复合材料 | -200℃~260℃ | 几乎所有化学品 | 极低摩擦、耐极端环境 | 特殊工况、食品医药 |
支撑环和压环常用POM（聚甲醛）或PTFE，兼具强度和耐磨性。
五、典型应用领域
V 型组合油封凭借其高压适应性和可靠性，广泛应用于以下行业和设备：
- 液压与工程机械：液压油缸、液压机、起重机、挖掘机、装载机等的活塞杆和活塞密封。
- 石油化工：往复式压缩机、油田井下工具、高压阀门、管道连接处密封。
- 能源工业：水电站闸门液压系统、风力发电变桨系统、汽轮机密封辅助系统。
- 冶金设备：轧钢机液压系统、连铸设备、液压夹具等高压往复运动部件。
- 其他领域：航空航天液压系统、船舶舵机、注塑机、压铸机等。
