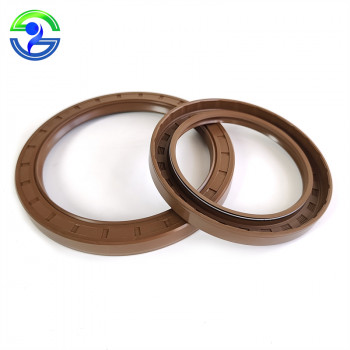

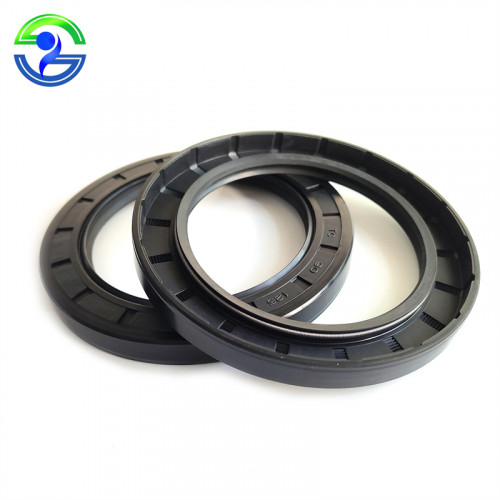

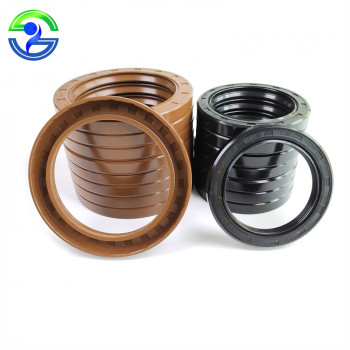

TC 油封全面介绍
TC 油封是双唇带自紧弹簧的内包骨架旋转轴油封，是工业与汽车领域应用最广泛的标准油封形式之一，通常所说的 "骨架油封" 多指此类产品。其核心功能是防止内部润滑油 / 脂泄漏，同时阻挡外部灰尘、水汽、杂质侵入，保护旋转轴与轴承等关键部件。
一、基本定义与结构组成
1. 核心定义
TC 油封全称双唇骨架油封，字母含义：
- T：带自紧弹簧（Tension spring）的油封
- C：橡胶全包覆骨架（Covered metal case）
2. 结构组成（四大核心部件）
| 部件 | 材质 | 功能 |
|---|---|---|
| 金属骨架 | 钢板 / 不锈钢冲压成型 | 提供结构强度与刚性，确保安装后形状稳定，固定在腔体中 |
| 橡胶密封体 | 丁腈橡胶 (NBR)、氟橡胶 (FKM) 等 | 形成动态密封唇口，提供弹性与密封性，全包覆骨架防止锈蚀 |
| 主密封唇 | 与橡胶本体一体成型 | 负责阻挡内部油液外泄，是主要密封防线 |
| 防尘副唇 | 与橡胶本体一体成型 | 隔绝外部灰尘、水汽、铁屑等污染物，保护主唇与轴承 |
| 自紧弹簧 | 不锈钢 / 高碳钢 | 提供持续径向抱紧力，补偿唇口磨损与轴跳动，保持密封性能 |
二、工作原理与核心特点
1. 工作原理
- 主唇通过弹簧抱紧力与轴表面形成动态密封面，阻止油液沿轴表面泄漏
- 副唇与轴表面形成防尘屏障，阻挡外部污染物进入
- 弹簧提供动态补偿，即使唇口磨损或轴有轻微偏心，仍能保持有效密封
- 橡胶唇口与轴之间形成油膜，既保证密封又减少摩擦磨损
2. 核心特点
- 双重防护：双唇设计，密封 + 防尘双重功能，密封效率显著高于单唇油封
- 自紧补偿：内置弹簧自动补偿磨损，延长使用寿命约 50%
- 安装便捷：橡胶包覆外径便于压装，不易损伤安装孔，适配多种腔体
- 适用广泛：适配中低速、常规压力工况，可用于多种介质与环境
- 性价比高：结构成熟，批量生产，成本可控，是工业标准选型
三、关键技术参数与材质选择
1. 典型技术参数
- 工作压力：≤0.03-0.05MPa（0.3-0.5kgf/cm²）
- 线速度：≤30m/s（根据材质与工况调整）
- 温度范围：
- NBR：-40℃~+120℃
- FKM：-20℃~+200℃（特殊配方可达 + 230℃）
- 硅橡胶：-60℃~+200℃
2. 常用材质及适用场景
| 材质 | 英文缩写 | 核心优势 | 适用介质 | 典型应用 |
|---|---|---|---|---|
| 丁腈橡胶 | NBR | 耐油、耐磨、经济 | 矿物油、润滑油、液压油 | 汽车发动机、变速箱、通用机械 |
| 氟橡胶 | FKM | 耐高温、耐化学腐蚀 | 合成油、高温油、强化学介质 | 高温设备、化工泵、涡轮增压器 |
| 丙烯酸酯橡胶 | ACM | 耐油、耐热、抗臭氧 | 发动机油、变速箱油 | 汽车发动机、传动系统 |
| 硅橡胶 | VMQ | 超宽温度范围、耐寒 | 高温 / 低温润滑油 | 极端温度环境设备 |
| 聚氨酯 | PU | 高耐磨、高强度 | 液压油、齿轮油 | 工程机械、重型设备 |
四、规格型号与选型要点
1. 规格表示方法
标准格式：TC 内径 × 外径 × 宽度（单位：mm）示例：TC 50×80×10 表示：
- 内径：50mm（适配轴径）
- 外径：80mm（适配安装孔）
- 宽度：10mm（油封厚度）
2. 选型关键因素
- 工况匹配：
- 轴径、转速、温度、压力、介质类型
- 环境条件（粉尘、湿度、化学腐蚀）
- 材质选择：根据温度与介质兼容性选择橡胶材料
- 尺寸精度：确保内径与轴、外径与安装孔的配合公差符合标准
- 品牌与质量：选择正规厂家产品，避免使用劣质材料导致早期失效
五、应用领域
TC 油封应用几乎覆盖所有需要旋转轴密封的行业：
- 汽车工业：发动机曲轴、凸轮轴、变速箱输入 / 输出轴、差速器、轮毂轴承
- 工业机械：电机、减速机、齿轮箱、水泵、压缩机、液压马达
- 工程机械：挖掘机、装载机、起重机等设备的传动系统与液压部件
- 新能源领域：风力发电机主轴、光伏追踪系统旋转轴、电动汽车驱动电机
- 家电与通用设备：洗衣机滚筒轴、空调压缩机、电动工具转子轴
