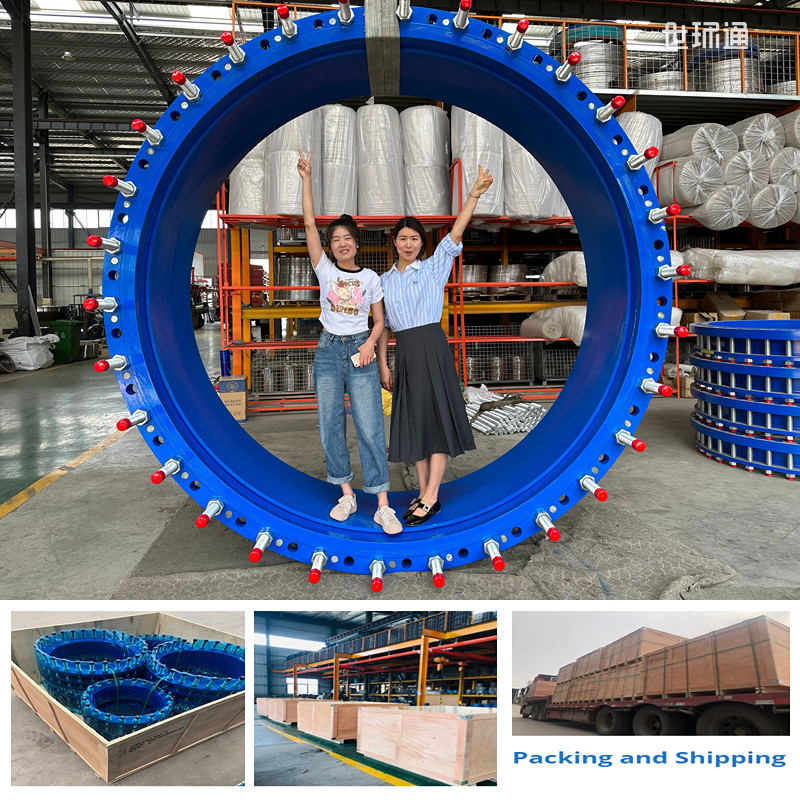

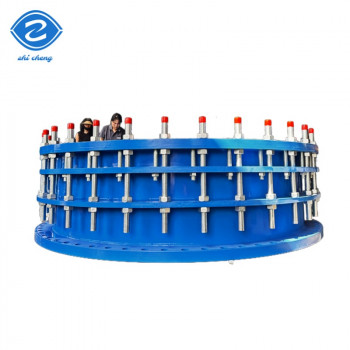

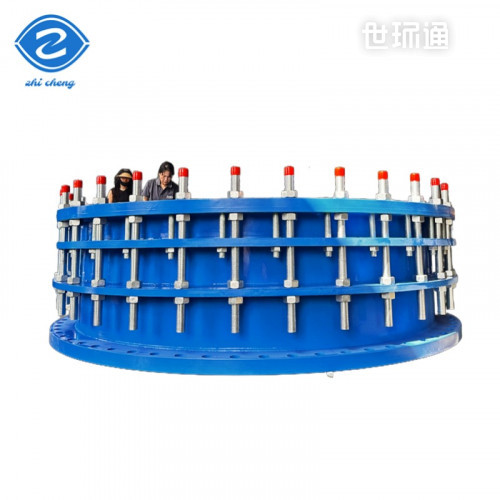

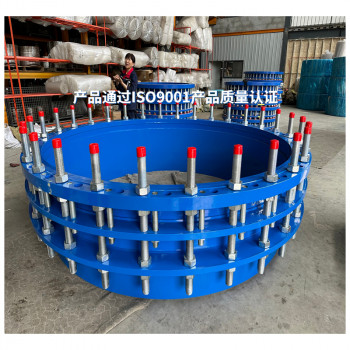

CC2F（国标型号，厂标 VSSJAFC），全称可拆式双法兰松套传力补偿接头，是泵、阀门与管道间的刚性传力 + 安装调节专用连接件，执行标准GB/T 12465-2017。
一、结构组成
由本体、短管法兰、压盖、锥形密封圈、传力螺杆、螺母组成，全螺栓连接，可完全拆卸。
本体：承载主体，碳钢 / 球墨铸铁 / 不锈钢
短管法兰：两端法兰，对接管道 / 设备
压盖 + 锥形密封圈：密封核心，越压越紧，防泄漏
传力螺杆：传递轴向推力，保护泵阀，避免盲板力冲击
紧固件：碳钢 / 不锈钢螺栓螺母
二、核心参数
规格：DN32–DN4000mm
压力等级：0.6/1.0/1.6/2.5MPa
工作温度：-40℃～+250℃（随密封材质）
适用介质：海水、淡水、冷热水、污水、原油、燃油、空气、煤气、蒸汽、颗粒粉体等
补偿量：安装调节量（非运行伸缩），±20～±50mm（按口径）
