• 启闭件：蝶板，表面整体包覆 PTFE/FEP/PFA 氟塑料。
• 密封副：蝶板衬氟球面 + 阀座衬氟密封面，双向软密封。
• 工作过程：
  1. 控制系统输出 4‑20mA 信号至气动执行器 / 定位器；
  2. 执行器输出扭矩带动阀杆与蝶板旋转；
  3. 蝶板转角改变流通面积，实现流量 / 压力调节或紧急切断；
  4. 全关时衬氟密封面贴合，达到VI 级零泄漏。

二、结构组成与核心特点

（一）整体结构

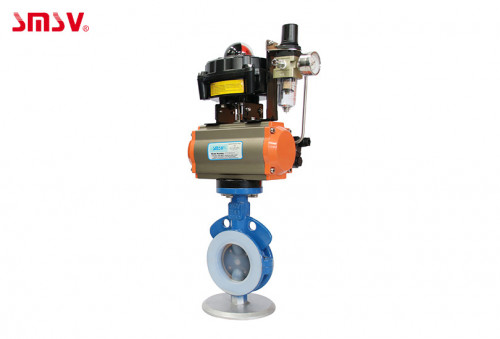

1. 气动执行器
   • 类型：单作用（弹簧复位）/ 双作用可选；活塞式输出扭矩大、动作平稳。
   • 材质：铝合金缸体、硬质阳极氧化防腐；输出轴不锈钢。
   • 安全：单作用失气自动复位（全开 / 全关可选），保障工艺安全。
2. 阀体
   • 材质：球墨铸铁 / 碳钢 / 不锈钢；全衬氟（PTFE/FEP），介质不接触金属基体。
   • 结构：对夹式、法兰式（国标 / 美标）；流道光滑、流阻小、CV 值高、不易积料。
3. 蝶板与阀座
   • 蝶板：钢板外包PTFE/FEP，球面密封、耐腐蚀、强度高。
   • 阀座：阀体衬氟一体成型，无接缝、密封面精度高，双向密封、可在线更换。
4. 阀杆与密封系统
   • 阀杆：316L 不锈钢，防吹出结构，多重衬氟 + 氟橡胶 V 型圈密封，杜绝外漏。
5. 智能附件（可选）
   • 定位器：4‑20mA 智能定位器，调节精度 ±1%，带 HART 通讯。
   • 电磁阀、过滤器减压阀、限位开关、防爆 / 防水等级可选。

（二）核心优势

• 超强耐腐，介质全覆盖：内衬 PTFE/FEP，可耐受强酸、强碱、强氧化剂、有机溶剂（硫酸、盐酸、氢氟酸、烧碱、氯气、王水等），仅不适用于熔融碱金属与元素氟。
• 双向零泄漏，密封可靠：软密封 + 球面贴合，泄漏等级ANSI Class VI（零泄漏），适合剧毒、贵重、环保严格工况。
• 启闭迅速，调节稳定：90° 回转，开关时间 < 1 秒；流量特性接近直线，调节线性好、重复性高。
• 结构轻巧，安装灵活：重量比同口径闸阀 / 截止阀轻约 1/3；任意角度安装，维护简单、备件通用。
• 耐磨抗老化，寿命长：氟塑料摩擦系数低、抗老化；双偏心结构减少密封面摩擦，使用寿命可达 80,000 次以上。
• 合规认证，品质可控：通过TS 特种设备认证、ISO9001；出厂 100% 水压、气密、行程与泄漏测试。
