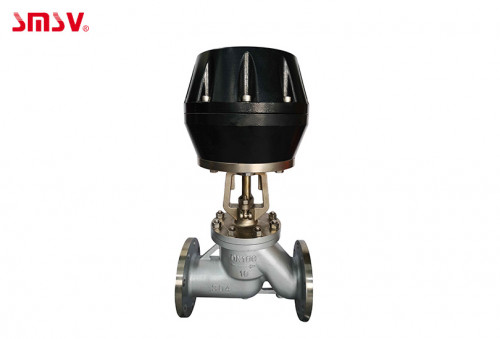

气动隔膜阀采用模块化、标准化设计，结构紧凑、重量轻、安装维护便捷，核心组成部分包括气动执行器、阀体组件、隔膜、阀杆及辅助附件，各部件协同工作，确保产品整体性能稳定可靠，同时兼顾防腐、洁净等核心需求：
- 气动执行器：作为动力核心，分为单作用（弹簧复位）与双作用两种类型，可根据工况安全需求灵活选用。采用铝合金缸体，经过硬质阳极氧化处理，具备优异的防腐性能；活塞选用WCB材质，密封性能好、耐磨耐用；输出轴采用不锈钢材质，抗腐蚀、抗变形，确保输出扭矩稳定。其中单作用执行器在断气、断电时可自动复位至预设安全位置（全开或全关），有效保障生产工艺安全，避免介质泄漏引发安全隐患；部分型号可配备手动操作机构，气源故障时可手动启闭阀门，确保生产连续进行。
- 阀体组件：作为介质流通与密封的核心部件，阀体材质可根据工况需求选用球墨铸铁、碳钢、不锈钢（304、316L）、UPVC等，内壁可根据介质腐蚀性需求，衬覆PTFE（聚四氟乙烯）、FEP（氟乙烯丙烯共聚物）、天然胶、丁基胶等防腐衬里，确保介质不接触阀体金属基体，彻底杜绝阀体腐蚀。阀体结构分为法兰式、对夹式两种连接形式，符合GB、HG、ANSI等国内外标准，流道设计平滑无死角，CV值高、流阻小，不易积料、不易堵塞，适配含颗粒、高黏度介质，同时便于CIP/SIP在线清洗灭菌，满足卫生级要求。
- 隔膜：作为产品核心密封与启闭部件，是决定阀门耐腐性、密封性与使用寿命的关键，选用优质弹性材料，可根据介质特性与工况参数灵活选型，常用材质包括PTFE、FEP、EPDM（三元乙丙橡胶）、FPM（氟橡胶）等。隔膜采用一体成型工艺，无接缝、厚度均匀，柔韧性强、密封性能优异，可耐受强酸、强碱、强氧化剂、有机溶剂等多种腐蚀性介质，同时具备良好的耐磨、抗老化性能，确保长期使用无破损、无泄漏；隔膜与阀座贴合紧密，实现双向软密封，可达到VI级零泄漏标准。
- 阀杆与密封系统：阀杆选用316L不锈钢材质，经过特殊表面处理，耐腐蚀、抗磨损，采用防吹出结构设计，杜绝阀杆脱落风险；密封系统采用多重衬氟+氟橡胶V型圈组合密封，配合隔膜的隔离作用，实现双重密封防护，彻底杜绝介质外漏，同时避免阀杆与介质接触，延长阀杆使用寿命。
- 智能附件（可选）：可根据自动化控制需求，搭配多种辅助附件，提升产品适配性与操控性。包括4-20mA智能定位器（调节精度±1%，支持HART通讯，可实现远程参数监控、故障诊断与调试）、防爆电磁阀（双作用选二位五通、单作用选二位三通）、空气过滤器减压阀（对气源进行稳压、过滤，避免水分、杂质损坏执行器与定位器）、限位开关（远程反馈阀门实际开关状态）、手轮机构（手动应急操作）等，可根据工况需求灵活组合，适配不同自动化控制场景。
