• 启闭件：带通孔的球体（球芯）。
• 密封副：球芯球面 + 阀座密封面（软密封 / 硬密封）。
• 工作过程：
  1. 开关型：电磁阀换向，气缸进气推动活塞 / 齿轮齿条，带动球芯0°（全开）↔90°（全关）；切断气源时，单作用弹簧复位至安全位。
  2. 调节型：配智能定位器，4‑20mA 信号精准控制球芯0–90° 任意转角，改变流通面积，实现流量 / 压力的连续调节。
  3. 全关时球面与阀座贴合，软密封可达VI 级零泄漏。

二、结构组成与核心特点

（一）整体结构

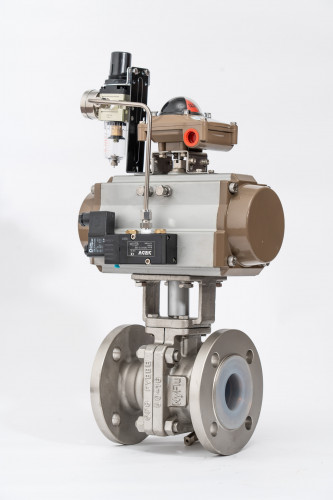

1. 气动执行器
   • 类型：单作用（弹簧复位）/ 双作用；齿轮齿条 / 拨叉式，输出扭矩大、动作平稳。
   • 材质：铝合金缸体硬质阳极氧化；输出轴不锈钢；防护 IP66/67。
   • 安全：单作用失气自动复位（全开 / 全关可选）；可选手动操作机构。
2. 阀体
   • 材质：WCB 碳钢、304/316L 不锈钢、双相钢；可选衬氟（PTFE/FEP）防腐。
   • 结构：二片式 / 三片式 / 一体式；法兰（GB/ANSI）、对夹、螺纹、焊接连接。
   • 流道：** 全通径（CV 大、流阻小、可清管）** 或缩径（小扭矩、高流速）。
3. 球芯与阀座
   • 球芯：实心球 / 空心球；表面硬化（镀硬铬 / 氮化）或衬氟；浮动球（低压小口径）/ 固定球（高压大口径）。
   • 阀座：软密封（PTFE/R‑PTFE/PEEK，≤200℃，VI 级零泄漏）；硬密封（金属堆焊，≤550℃，耐磨耐高温）。
4. 阀杆与密封系统
   • 阀杆：316L 不锈钢，下装式防飞出设计；防吹出结构，杜绝脱落风险。
   • 密封：多重 V 型填料 + 防尘圈；可选防静电、防火结构（API 607）。
5. 智能附件（可选）
   • 定位器：4‑20mA 智能定位器，调节精度 ±1%，HART 通讯，闭环控制。
   • 电磁阀、过滤减压阀、限位开关、防爆（Exd/Exia）、防雨防尘附件包。

（二）核心优势

• 流阻极小、通流能力强：全通径直通流道，CV 值大、流阻系数≈0，几乎无压力损失，支持清管作业。
• 启闭迅速、响应极快：90° 回转，开关时间 0.05–1 秒，可作紧急快速切断阀；高频动作无卡滞。
• 密封可靠、泄漏极低：软密封VI 级零泄漏；硬密封耐高温高压、耐冲刷，适合蒸汽与含颗粒介质。
• 结构紧凑、安装灵活：重量比同口径闸阀 / 截止阀轻约 1/2；任意角度安装，维护只需更换阀座 / 填料。
• 耐磨抗老化、寿命长：球芯硬化 + 低摩擦密封，机械寿命≥10 万次；固定球大口径可达 5 万次以上。
• 安全合规、品质可控：符合 GB/T 13927、API 6D、API 607；出厂100% 水压、气密、行程、泄漏测试；TS、ISO9001 认证。
