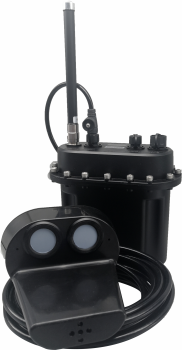

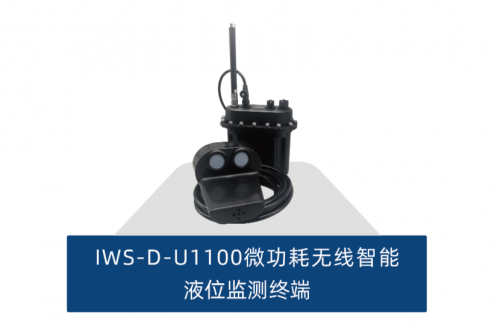

IWS-D-U1100微功耗无线智能液位监测终端
IWS-D-U1100微功耗无线智能液位监测终端（简称：IWS-D-U1100）是杭州蚁联传感科技有限公司专门针对排水管网的管道内部等空间狭小，不具备供电、有线网络通信等条件，环境恶劣的监测现场研发的一款集测量、处理、存储、传输与显示一体化的无盲区全量程超低功耗智能非接触式液位监测终端设备。
IWS-D-U1100既可以通过NB-IoT或 4G直接上传数据至后台监测平台；在移动网络信号不好时，也可以选装Lora模块，与RGW系列超低功耗中继网关配合间接上传数据至后台监测平台；后台监测平台支持通过手机、PC端查看监测数据、预警报警信息、设备状态、数据统计与分析等内容。
IWS-D-U1100采用了超低功耗的技术，标准工作模式下，电池寿命可长达3年以上（根据采样频率及传输周期设置的不同，电池寿命会有所增减）；同时整机具有IP68防护等级、防爆合格证、通过防腐测试，且安装维护灵活方便。
一、 技术参数
量程 | 0～10m【其中超声波量程为0～3m（该量程系在窨井工况下）】 水位进入超声波盲区（150px）时，自动切换为静压液位传感器测量 |
分辨率 | 0.001m |
精度 | 超声波液位精度：±0.2%FS，静压液位精度：±0.5%FS |
温度测量 | 量程：-20～75℃，精度：±1℃ |
姿态测量 | 量程： 0～180°（XY双轴），精度：±1° |
标准测量频率 | 每60S一次，可自定义10s～24h |
标准传输频率 | 每30min一次（NB-IoT无线传输）,每1h一次（4G无线传输），每5min一次（Lora无线中继传输）①，可自定义传输频率1min～24h② 开关唤醒后实时上传 告警数据立即上传，并加快传输频率 |
无线通信 | 4G、NB-IoT、Lora可选 |
数据存储 | 终端支持数据自动存储(存储量不少于100,000条)，支持断点续传（当通信恢复后自动补传历史数据）。 |
显示 | 内置OLED液晶轮询显示系统关键信息与参数 |
时间同步 | 内置高精度实时时钟模块，支持互联网同步对时 |
卫星定位 | 支持扩展卫星定位模块 |
操作方式 | 就地开关或蓝牙唤醒，进行数据上发、主机OLED显示 |
配置方式 | 支持蓝牙就地配置与升级，支持串口配置与升级，支持平台远程配置与升级 |
供电接口 | 支持外部传感器3.3V、12V、24V供电 |
供电方式 | 内置高性能锂电池、太阳能供电可选 |
电池寿命 | 标准测量和传输模式下，设备内置电池可连续工作3年以上③ |
外壳材质 | 工程塑料 |
防护等级 | IP68、防腐、防爆④ |
尺寸 | 主机：长214 mm *宽114 mm *高195mm |
传感器：长141mm*宽87mm*高150mm(超声波仓厚度51mm) |
备注：
①为IWS-D-U1100与RGW中继网关传输频率；RGW中继网关与平台之间的传输频率与其自身的通讯模式和供电方式相关。
②部分型号不支持每1min一次的传输频率。
③电池使用寿命受无线信号质量、测量和传输频率、无线通信方式、扩展外接传感器数量和功率等影响。
④部分型号支持。
