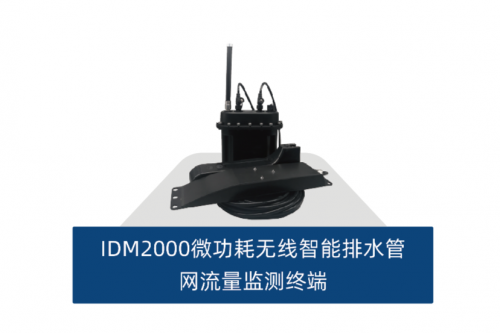

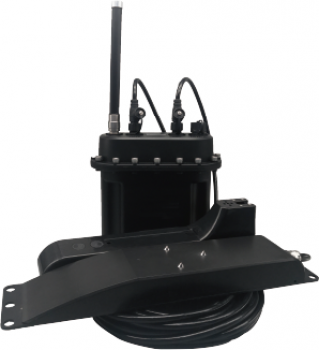

IDM2000微功耗无线智能排水管网流量监测终端
IDM2000微功耗无线智能排水管网流量监测终端（简称：IDM2000）是杭州蚁联传感科技有限公司专门针对排水管网流量监测研发的一款微功耗无线智能排水管网流量监测终端，是一款集液位测量、流速测量、流量计算、数据存储、供电、无线传输与显示的小型化智能监测终端设备。
IDM2000测量原理为流速面积法，流量Q=V*S（Q为流量，V为断面平均流速，S为过水断面面积）；流速传感器采用法拉第电磁感应原理；液位传感器为融合了超声波液位传感器、电接点传感器、高精度静压液位传感器的一体注塑成型产品；通过对流速和液位进行单独持续测量，结合排水管网监测断面结构，应用排水管网流量计算算法，计算出通过该排水管网断面的实时水流量，并配合无线智能监测终端实时分析、计算、存储、上发相关数据。
IDM2000既可以通过NB-IoT或4G直接上传数据至后台监测平台；在移动网络无线信号不好时，也可以选装Lora模块，与RGW系列超低功耗中继网关配合间接上传数据至后台监测平台；后台监测平台支持通过手机、PC端查看监测数据、预警报警信息、设备状态、数据统计与分析等内容。
IDM2000采用了超低功耗的技术，标准工作模式下，内置电池连续工作时间不少于3年；同时整机具有IP68的防护等级、本安防爆证书，通过防腐测试，且安装维护灵活方便。
一、 技术参数
流速量程 | ±0.01m/s～±6.00m/s |
流速分辨率 | 0.001m/s |
流速精度 | ±2% FS |
液位量程 | 0～10m（其中超声波量程为0～1.0m） |
液位分辨率 | 0.001m |
液位精度 | 超声波： ±0.2%FS，静压：± 0.5%FS |
姿态测量 | 主机姿态监测，安装异常脱落 / 非法拆机时告警 量程： 0～180°（XY双轴），精度：±1° |
温度测量 | 量程：-20～75℃，精度：±1℃ |
标准测量频率 | 每60s一次（可自定义10s～24h） |
标准传输频率 | 每30min一次（NB-IoT无线传输）,每1h一次（4G无线传输），每5min一次（Lora无线中继传输）①可自定义传输频率1min～24h② 开关唤醒后实时上传。告警数据立即上传，并加快传输频率。 |
无线通信 | NB-IoT、4G、Lora可选 |
电池寿命 | 标准测量和传输模式下，设备内置电池可连续工作3年以上③ |
卫星定位 | 支持扩展卫星定位系统 |
数据存储 | 终端支持数据自动存储(存储量不少于100,000条)，支持断点续传（当通信恢复后自动补传历史数据）。 |
时间同步 | 内置高精度实时时钟模块，支持互联网同步对时 |
操作方式 | 就地开关或蓝牙唤醒，进行数据上发、主机OLED显示 |
配置方式 | 支持蓝牙就地配置与升级，支持串口配置与升级，支持平台远程配置与升级 |
外壳材质 | 工程塑料 |
防护等级 | IP68、防腐、防爆④ |
尺寸 | 主机：长214 mm *宽114 mm *高195mm 流速传感器：长321 mm *宽75 mm *高40mm 液位传感器：长280mm *宽45mm *高60mm （超声波部分厚度仅为25mm） |
工作环境 | 温度：﹣20℃~75℃，湿度：0~100%RH（无凝露） |
备注：
①为IDM2000与RGW中继网关传输频率；RGW中继网关与平台之间的传输频率与其自身的通讯模式和供电方式相关。
②部分型号不支持每1min一次的传输频率。
③电池使用寿命受无线信号质量、测量和传输频率、无线通信方式、扩展外接传感器数量和功率等影响。
④部分型号支持。
