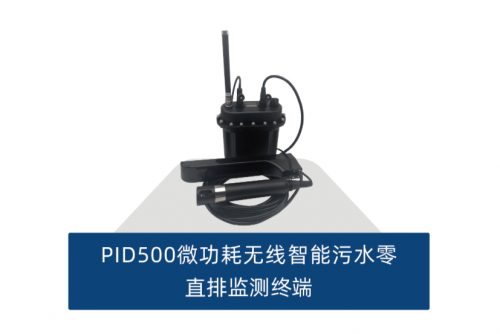

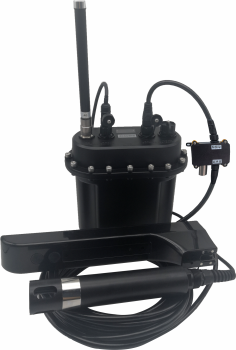

PID-500微功耗无线智能污水零直排监测终端
一、 概述
微功耗无线智能污水零直排监测终端（简称：PID500）是一款集排水管网液位和电导率测量、数据存储与智能分析、供电、无线传输与显示于一体的小型化智能监测终端。
液位传感器是融合了超声波液位传感器、高精度静压液位传感器的一体成型产品；日常管网液位测量通过高性能小盲区收发分体式超声波液位传感器来实现排水管网中非接触式精确测量；当管网水位即将到达超声波传感器测量盲区时，自动切换为静压液位传感器测量液位高度，实现全量程无盲区液位测量。
电导率传感器可以快速准确地测量出电导率值，提供稳定，重复性高，高灵敏度的电导率分析结果。
PID-500微功耗无线智能污水零直排监测终端既可以通过NB-IoT或4G直接上传数据至后台监测平台，也可以选装Lora模块，与RGW系列超低功耗中继网关配合间接上传数据至后台监测平台；后台监测平台支持通过手机、PC端查看监测数据、预警报警信息、设备状态、数据统计与分析等内容。
PID-500微功耗无线智能污水零直排监测终端采用了超低功耗的技术，标准采集模式下，其电池使用寿命可长达3年以上；同时终端具有IP68的防护等级、本安防爆认证、通过防腐测试，且安装维护灵活方便。
二、 技术参数
电导率量程 | 0～9999µS/cm（0~20µS/cm；0~2000µS/cm；0~20000mS/cm可选择） |
液位量程 | 0-10m（其中超声波量程0-1m） |
精 确 度 | 电导率传感器：±1%FS；超声波液位传感器：±0.2%FS，静压液位传感器：±0.5%FS |
温度测量 | 量程：-20～75℃，精度：±1%FS |
姿态测量 | 主机姿态监测，安装异常脱落 / 非法拆机时告警 量程： 0～180°（XY双轴），精度：±1° |
标准测量频率 | 液位：每60s一次；电导率：每600s一次。（可自定义10s～24h） |
标准传输频率 | 每30min一次（NB-IoT无线传输）,每1h一次（4G无线传输），每5min一次（Lora无线中继传输）①，可自定义传输频率1min～24h② 开关唤醒后实时上传 告警数据立即上传，并加快传输频率 |
无线通信 | NB-IoT、4G、Lora可选 |
电池寿命 | 标准测量和传输模式下，设备内置电池可连续工作3年以上③ |
卫星定位 | 支持扩展卫星定位系统 |
数据存储 | 终端支持数据自动存储(存储量不少于100,000条)，支持断点续传（当通信恢复后自动补传历史数据） |
时间同步 | 内置高精度实时时钟模块，支持互联网同步对时 |
显示 | 内置OLED液晶轮询显示系统关键信息与参数 |
操作方式 | 就地开关或蓝牙唤醒，进行数据上发、主机OLED显示 |
配置方式 | 支持蓝牙就地配置与升级，支持串口配置与升级，支持平台远程配置与升级 |
扩展接口 | 支持其他传感器接入（支持标准Modbus_RTU协议的RS485接口，模拟量0-5V,开关量输入） |
供电接口 | 支持外部传感器3.3V、12V、24V供电 |
供电方式 | 内置高性能锂电池、太阳能供电可选 |
外壳材质 | 工程塑料、304不锈钢 |
防护等级 | IP68、防腐、防爆④ |
尺寸 | 主机：长214 mm *宽114 mm *高195mm 液位传感器：长280mm *宽45mm *高60mm 电导率传感器：Φ37×220mm |
备注：
①为PID500与RGW中继网关传输频率；RGW中继网关与平台之间的传输频率与其自身的通讯模式和供电方式相关。
②部分型号不支持每1min一次的传输频率。
③电池使用寿命受无线信号质量、测量和传输频率、无线通信方式、扩展外接传感器数量和功率等影响。
④部分型号支持。
三、 版权声明
本产品说明包含的所有内容均受版权法的保护，未经杭州蚁联传感科技有限公司书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，并不得以任何形式传播。
四、 免责声明
杭州蚁联传感科技有限公司保留出于改善产品性能而对产品功能或设计做出改变的权利，本文档内容会不定期进行更新，杭州蚁联传感科技有限公司不承担任何因使用本产品而带来的连带责任。
