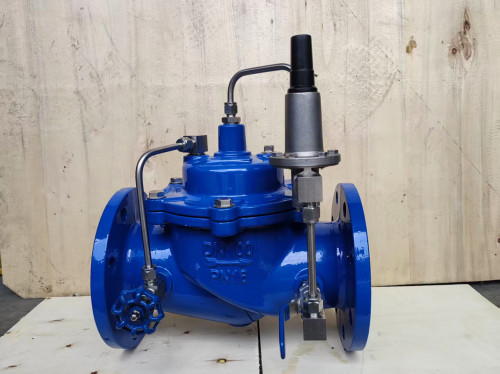

200X减压阀是先导式、隔膜/活塞型水力控制阀，用于给水与消防系统，把上游高压稳定降到设定低压，无需外部能源。
一、基本参数
型号：200X（可调式减压稳压阀）
通径：DN50～DN1000mm
公称压力：PN10/16/25（1.0/1.6/2.5MPa）
出口可调压力：
PN10：0.09～0.8MPa
PN16：0.10～1.2MPa
PN25：0.15～1.6MPa
介质：清水（0～80℃）[__link_ICON]
二、结构组成
主阀：隔膜式（小口径）/活塞式（大口径），控制主流道
导阀：核心控制，带弹簧与膜片，设定出口压力
附件：针阀、球阀、微型过滤器、进出口压力表
三、工作原理（自力式反馈调节）
水流经针阀进入主阀控制室，出口压力反馈至导阀。
出口压力＞设定值：导阀关闭→控制室压力升高→主阀关小→压力回落。
出口压力＜设定值：导阀开启排水→控制室压力降低→主阀开大→压力回升。
动态平衡下，主阀开度稳定，出口压力恒定。
四、主要特点
✅ 自力控制：无需电/气动力，靠水力自动调节
✅ 稳压精准：出口压力稳定，受进口压力与流量波动影响小
✅ 双向减压：可减动压、也可减静压
✅ 维护简单：结构可靠，故障少，保养方便
五、应用场景
高层建筑生活给水系统
消防供水系统（与生活供水并联）
居民区、市政供水管网
工业冷却/给排水管路
六、安装与调试要点
水平安装，流向与阀体箭头一致
阀前装过滤器+闸阀，阀后装闸阀
调节：先泄压→顺时针拧导阀螺栓升压→至设定值→锁紧螺母
