◎ 产品概述

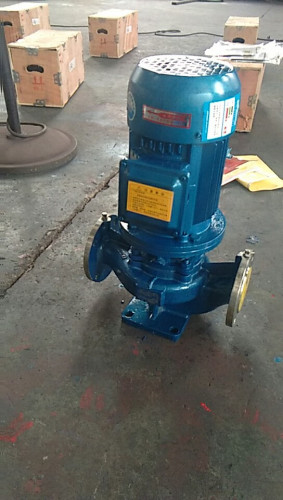

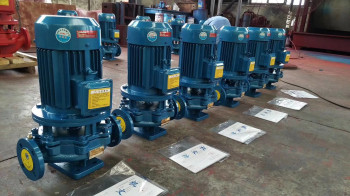

ISG 型系列单级单吸管道离心泵，是本单位科技人员联合国内水泵专家选用国内优秀水力模 型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据 使用温度、介质等不同在YPL 型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。该系 列产品具有高效节能、噪音低、性能可靠等优点。

◎主要用途

1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用 于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制 冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。

2、IRG(GRG)  型立式热水(高温)循环泵广泛适用于：能源、冶金、化工、纺织、造纸，  以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，YPR 型使用温度 T<120℃,   GRG 型使用温度T<240℃。

3、IHG 型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适 用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~120℃。

4、YG(YG) 型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为 -20℃~+120℃。

5、ISGD立式低转速离心泵，适用于环境噪声要求很低的场合及空调循环等。

产品特点

1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上 防护罩则可置于户外使用。

2、 叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证 了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金 材质，耐磨密 封，能有效地延长机械密封 的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

 型号说明

ISG 50-160(1)(4)(B)(C)

· 叶轮第三次切割

叶轮第二次切割 叶轮一次切割 流量分类

叶轮名义外径( mm)

泵进、出口公称直径(mm)

YPL 单级单吸管道离心泵

YPR 单级单吸热水管道离心泵   YPRG 单级单吸高温管道离心泵 YPH 单级单吸化工泵

YPY(YG  )单级单吸管道离心油泵 YPGD 单级单吸低转速离心泵
