型号说明
300 S(SH) 58 A
叶轮外径改变标志
◆设计点扬程(m)
单级双吸水平中开式离心清水泵 泵入口直径(mm)

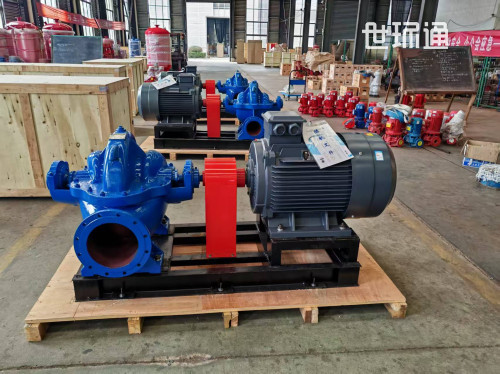

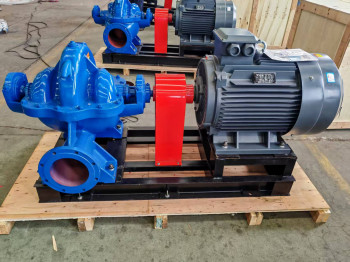

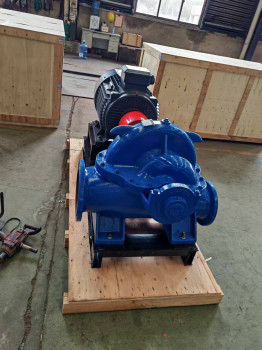

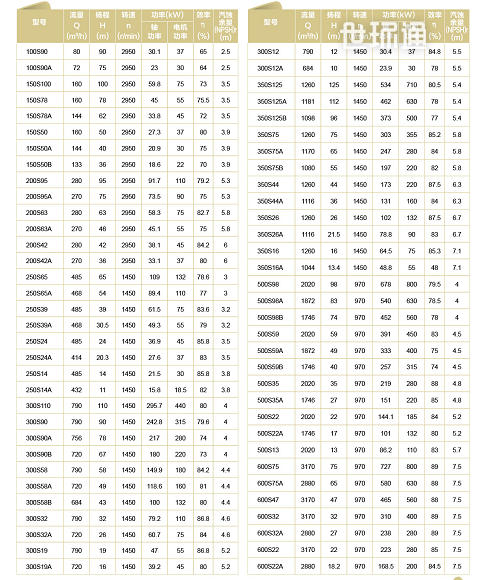

S、SH 系列单级双吸离心泵 |
|
◎ 产品概述 S、SH 型单级双吸泵壳中开式离心泵，供抽送清水或物理化学性质类似于水的其它 液体之用。被输送液体温度不得高于80℃。适用于工厂、矿山、城市给水、电站、 农田排灌和各种水利工程。 |
结构特点 本型泵的吸入口和叶出均在水泵的轴心线下方，与轴线垂直成水平方向。检 修时无需拆进出口水管及电动机。 从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方 向 旋 转 ) 。 泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的格 料为优质碳钢外其余主要零件为铸铁制成。 泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表 的管螺孔。进出水法兰的下部，制有放水的管螺孔。 经过静平衡校验的叶轮，用轴套和两边的轴螺母固定在轴上，其轴向位置可 通过轴套螺母进行调整。叶轮的轴向力利用叶片轮布置、两面进水达到平衡。 泵轴由两个单列向必球轴承支承。轴承装在轴承体内，安装在泵体两端，用 黄油润滑。 双吸密封环用以减少水泵压水室的水漏回吸水室。 泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。 轴封为软填料密封。为了防止空气进入泵内和冷却润滑密封腔，在填料之间 装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料 腔，起水封作用。 |
