TD循环管道泵简介

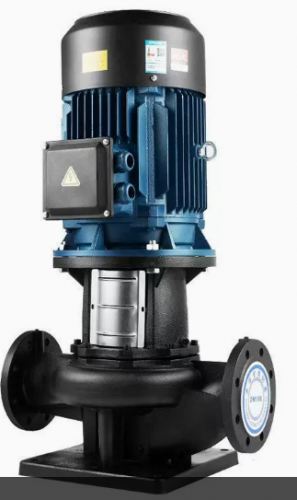

产品为TD型单级管道离心泵，配有标准电机和机械密封。此类产品的结构与相近类型产品相比，更不易受到泵送液体中杂质的影响。
TD管道泵特点:产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维修。所有泵采用创新式便拆式机械密封，更换机械密封无需拆电机。TD管道泵应用产品用于清洁、稀薄、非侵蚀、非易燃易爆，且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。而在液体粘稠或密度较大情况下使用时会造成泵特性曲线的下降和能耗的增加。
TD管道泵安装顺序整套水泵运抵现场时，TD泵稳压泵，都已装好电机；找平底座时，可不必卸下水泵和电机。按装泵的基础平面应用水平找平，待基础水泥凝固后将泵安装在基础上，TD泵管道泵，并用水平仪检查水平情况，如不平，应用垫铁调正，直到水平为止，然后通过灌浆孔由混凝土浇灌底座和地脚螺栓孔眼。水泥干固后，检查底座和地脚螺栓是否松动，合适后拧紧地脚螺栓的螺母，最后再检查一下整台机组的水平度，稍有不平时，可用斜铁找平。泵的吸入管路和吐出管路应有各自的支架，不允许管路重量直接由泵承受。泵轴与电机旋转方向应一致，否则，以三相异步电动机为动力时，只要把三根引线中任意两根对换位置连接即可。泵的安装位置高于液面（泵的吸程允许范围内）时，应在吸入管路端部装上底阀，并在排水管路上设置灌液孔或阀门，供启动前灌液之用。泵的安装位置低于液面时，在吸入管路装上控制阀门。泵的安装高度必须根据汽蚀余量NPSHr的要求，避免发生汽蚀。

TD单级离心管道泵型号意义

TD100—160 为例
· TD — 管道式离心泵
· 100 — 进出口直径
· 160 — 叶轮名义直径
