进出水流道安装方式
1. 进水流量：按样本外形安装图推荐形式，泵在液体中最小淹没深度应大于图中值。
2. 出水方式：拍门或其他方式。
3. 安装方式：弯管悬吊、井筒悬吊、混凝土研制井筒式。
电机
潜水电机
功率等级：电气性能指标符合GB756
防护等级：IP68
冷却方式：ICWO8A41
基本安装形式：IM3013
电压等级：≤355kw、电压为380V或660V
　　　　　　　＞355kw、电压为380V、660V、6Kv、10kV
绝缘等级：F
额定频率：50Hz
电缆长度：10m
轴封
设有两道或三道机械密封。一道与水直接接触的机械密封一般为碳化硅，第二、第三道一般为石墨对碳化硅。 防漏保护
QZ、QH系列泵设有防漏保护传感器。当油室、电机腔或接线盒内被水渗漏时，传感器发出警报或停机，并保留故障信号。 过热保护装置
潜水电机绕组中设有过热保护器，当温度超过规定时，发出信号或停机。 转向
从电机上方看，叶论顺时针方向旋转。

应用范围

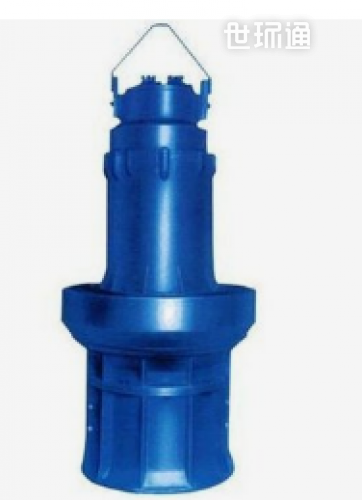

QZ系列潜水轴流泵、QH系列潜水混流泵广泛使用于工农业输送水、城市给水、轻度污水排放及调水工程。 工作条件 　　不超过50℃的清水及类似清水的其他液体。

型号意义

例如：40QW(WQ)、YW、LW、GWP15-30-2.2
40-排出口径(mm)

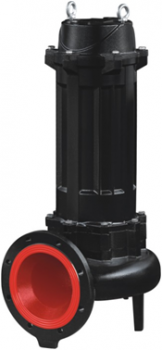

QW(WQ)-潜水式无堵塞排污泵
YW-液下式无堵塞排污泵
LW-直立式无堵塞排污泵
GW-管道式无堵塞排污泵
P-不锈钢（P）、坊爆（B）
15-流量(m3/h)
30-扬程(m)
