在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。
传统的搅拌机械分为立轴折桨式和水平（潜水）式两种常用方式，
由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营 带来不必要的增加，而且会直接影响到终的工艺处理效果。
结构：

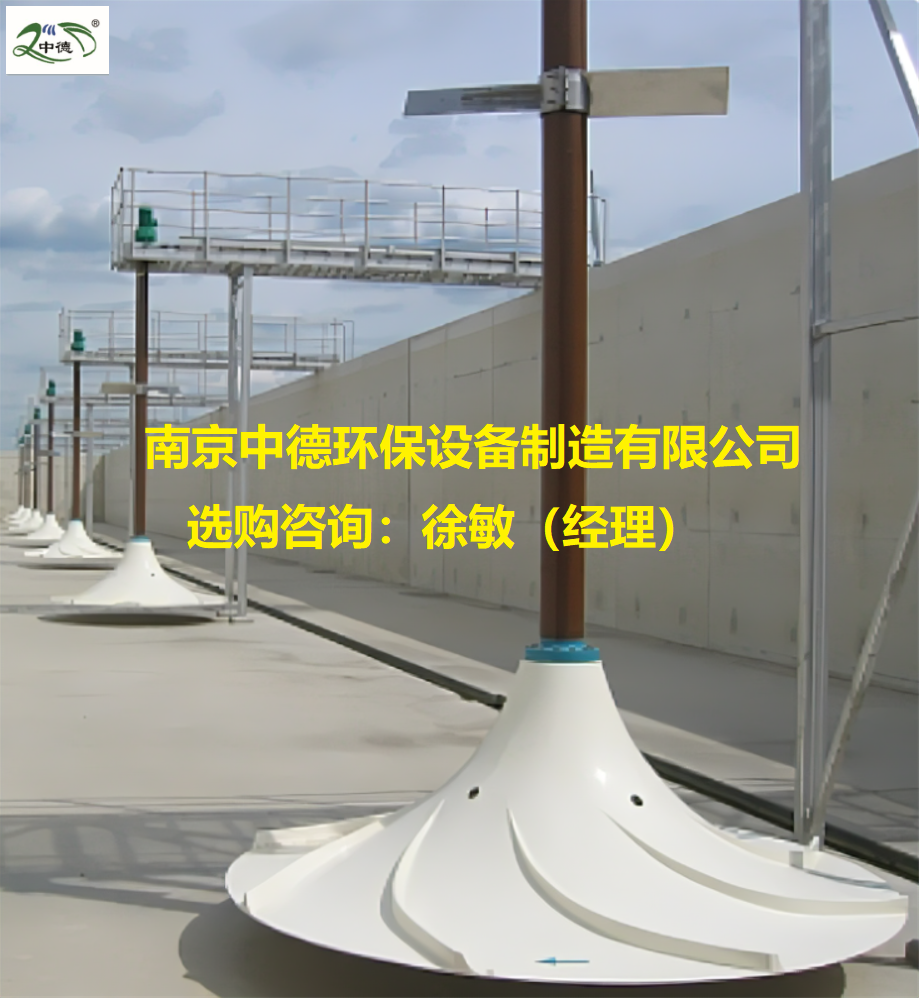

GSJ/QSJ型系列曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况条件下的使用，安装分为干式（也称立轴式）和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固 ，水温高，含有腐蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音小于60分贝。潜水式安装，可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适用在水深较深，且水质稳定，不含腐蚀性的水体，水温不大于40℃，PH值6~9之间，其特点是无噪音，无视觉障碍。
双曲面搅拌机是水处理过程中的关键设备之一，在水处理过程中，既可以满足生化过程，又可以满足生化固液两相和固液气三相均相和流体过程的要求。根据不同的传输方式，可以分为混合搅拌和低速推流两个系列。 污水处理厂的水箱具有不同的功能，如污水箱，污泥箱，生化箱等。水箱的形状不同，水深不同，水箱中的介质也不同。流体的类型，含量，温度和pH处于悬浮状态。值不相同，并且这些池需要双曲面搅拌机参与混合和推动流。为了满足不同环境下混合功能的需要，有必要根据以下标准选择型号。
分类1:根据射流理论，选择合适的潜水搅拌器。您可以参考潜水搅拌机制造商提供的流量曲线图。
分类2:按功率选择。
类别3:基于水推力的模型选择。
分类4:根据流场图选择。
分类5:双曲面搅拌机的选择公式。
由于双曲面搅拌机的特殊选择，如果选择不当，可能会导致一系列不良后果。可以按照以下步骤进行选择：
1、须确定所选潜水搅拌器的用途和搅拌的目的。潜水搅拌器是充气还是其他综合功能要求，以及应用程序的池功能。
2、其次，有必要弄清潜水搅拌器工作的混合罐的形状，大小以及进水和出水的位置，并了解障碍物(柱子，管道，曝气系统等)的位置在水箱中，以便为潜水搅拌机选择更合适的安装位置。
3、确定池中介质的初始流速或平均流速，比重，pH，固体污泥的比重或介质中纤维状物质的含量等。
4、根据搅拌罐的形状和大小，液体的深度以及所需的处理速度(平均速度)Vn和其他条件，选择适当的标准来计算满足要求的总推力F或功率V的要求，然后选择合适的搅拌机规格和型号，以使搅拌机的推力等于或大于总推力F。如果一个单元不能满足要求，则可以使用多个单元
5、根据布局准则，确定搅拌机在水池中的安装位置和角度。通常，混频器型号越小，价格越便宜;模型越大，效率越高，投资成本越高，运营成本越高。
用途：
GSJ/QSJ型系列曲面搅拌机是我开发的进、高效、值得使用的搅拌机之一。它运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌混合的场合，尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。
GSJ/QSJ型系列曲面搅拌机作为一种高效搅拌混合设备，适用于各种低黏度的液体之间、固液、气液之间的混合搅拌；不仅适用于圆形池、方形池，在长方形水池中分单元布置使用也比较常用。
特点：
在我国现有各种污水处理工艺中，波轮式搅拌机主要可以克服传统叶片（桨）式搅拌易出现死角，曝气工艺水气混合效果不佳的问题，发挥其搅拌均匀的 主要特点表现在以下几个方面：
1、可以用在各种液体与固体、气体混合的场合，可替代现有搅拌设备，实现三维立体、螺旋状的混合，使搅拌更均匀，提高搅拌效率；
2、较大比的表面积叶轮，功率配备小，循环水流大，能耗低，比传统搅拌方式节能30%-50%；
3、整机结构紧凑，运行可靠，安装维护便捷；
4、该叶轮由增强纤维或钢制材料制作而成，能适应不同的工况要求，使用寿命长。
工作原理：
GSJ/QSJ型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其的叶轮结构设计，限度地将流体特性与机械运动相结合。双向线的方程式xy=b曲线沿y轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面 了液体对叶轮表面的压力均匀，从而 整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向（y）和径向（x）方向的交叉水流（如双曲面流态图）。
注意事项：
1、安装前由合格电工检查电机、设备，并确定转向，叶轮离池底的工作距离应≤300mm，且池底保持平整，结实，池内无建筑垃圾；
2、如果设备长时间不运行，重新启动时要防止淤积造成叶轮堵塞而损坏电机；
3、在封闭式池中要考虑到叶轮的进出口尺寸；
4、无论何种安装方式，应注意水下电缆要固定好，防止磨损；
5、使用前应仔细阅读产品安装使用维护说明书。
